| Номер в госреестре | 92453-24 |
| Наименование СИ | Датчики тока |
| Обозначение типа СИ | CHB |
| Изготовитель | Nanjing chenming Electronic Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тока CHB (далее - датчики) предназначены для преобразования постоянного тока в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями. Датчики устанавливаются в систему управления и диагностики для считывания и контроля предельно допустимых значений силы тока в электрической цепи.
Датчики представляют собой замкнутый магнитопровод с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенный в изолированном пластиковом корпусе. Корпус датчиков имеет окно для размещения токопровода. На корпусе датчиков расположены выводы для подключения питания и снятия выходного сигнала.
Принцип работы датчиков тока основывается на измерении магнитного поля вокруг проводника, пропущенного через отверстие магнитопровода. Выходной сигнал датчиков пропорционален измеряемому току.
К данному типу средств измерений относятся датчики тока модификаций CHB600LFD15D120S1, CHB1000LFD15D200S1.
Знак поверки на корпус датчиков не наносится.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на корпус датчиков методом лазерной печати и имеет буквенно-цифровое обозначение.
Пломбирование датчиков тока CHB не предусмотрено.
Общий вид датчиков представлен на рисунке 1. Место нанесение заводского номера представлено на рисунке 2.

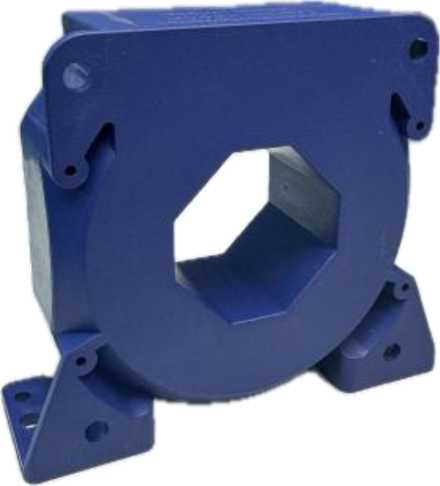

Рисунок 1 - Общий вид датчиков тока CHB

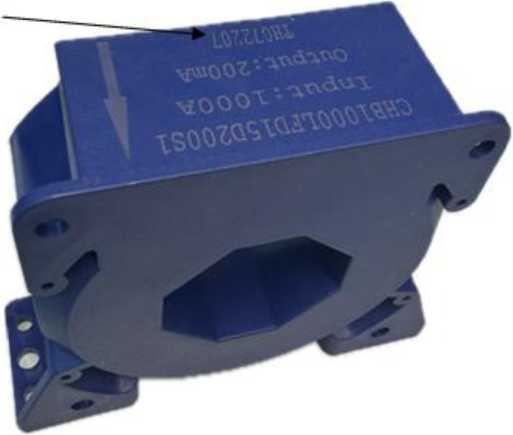

Место нанесения заводского номера
Рисунок 2 - Место нанесение заводского номера
Основные метрологические и технические характеристики датчиков тока CHB представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики датчиков тока CHB
| Характеристика | Значение |
| 1 | 2 |
| Тип входного сигнала | Сила постоянного тока |
| Номинальный входной ток 1ном, А - CHB600LFD15D120S1 - CHB1000LFD15D200S1 | 600 1000 |
Продолжение таблицы 1
| 1 | 2 |
| Диапазон преобразования входного тока, А - CHB600LFD15D120S1 - CHB1000LFD15D200S1 | 0 - 1500 0 - 2400 |
| Номинальное значение выходного тока, мА - CHB600LFD15D120S1 - CHB1000LFD15D200S1 | 100 200 |
| Предел допускаемой приведенной к номинальному значению входного тока погрешности преобразования силы тока, % - CHB600LFD15D120S1 - CHB1000LFD15D200S1 | ±0,7 ±0,4 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина | 110 |
| - ширина | 95 |
| - высота | 100 |
| Масса, кг, не более | 0,65 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 15 до 24 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа (мм рт. ст.) | от 86,7 до 106,7 (от 650 до 800) |
| Рабочие условия измерений: - температура окружающей среды, °С | от -55 до +85 |
| - относительная влажность при температуре +25 °С , не | 90 |
| более, % - атмосферное давление, кПа (мм рт. ст.) | от 86,7 до 106,7 (от 650 до 800) |
| Средняя наработка на отказ, ч, не менее | 45000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Стандартный комплект поставки датчиков тока CHB представлен в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик тока CHB | CHB600LFD15D120S1 или CHB1000LFD15D200S1 | 1 шт. |
| Упаковка | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в пункте 5.3 «Методы контроля и испытаний» документа «Датчики тока CHB. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Датчики тока CHB. Стандарт предприятия.
