Устройство весоизмерительное автоматическое PTB, 92455-24

Назначение

Устройство весоизмерительное автоматическое PTB (далее — средство измерений) предназначено для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений при прохождении этого объекта по транспортировочной системе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например, персональный компьютер, вторичный дисплей.

Средство измерений представляет собой устройство для автоматического и статического взвешивания и конструктивно состоит из следующих функциональных узлов:

- грузоприемное устройство (далее — ГПУ), включающее в себя весоизмерительный тензометрический датчики с аналоговым выходным сигналом;

- ленточный грузовой конвейер, объединенный с ГПУ.

- оптический датчик нахождения объекта измерений на ГПУ.

- блок управления, включающий в себя электронные устройства, устройство обработки аналоговых данных SIWAREX FTA (аналого-цифровой преобразователь), устройство управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, сенсорный экран, выполняющий функции дисплея и клавиатуры оператора посредством графического интерфейса.

К средству измерений данного типа относится устройство весоизмерительное автоматическое PTB, c заводским номером PTB-NB 0102.

Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на раму средства измерений и содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- знак утверждения типа;

- обозначение типа и модификации;

- заводской (серийный) номер;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- цена деления шкалы (d);

- диапазон выборки массы тары;

- год выпуска.

Заводской номер наносится типографским способом на маркировочную табличку в виде цифробуквенного обозначения.

Ленточный конвейер

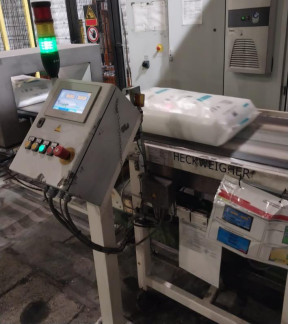

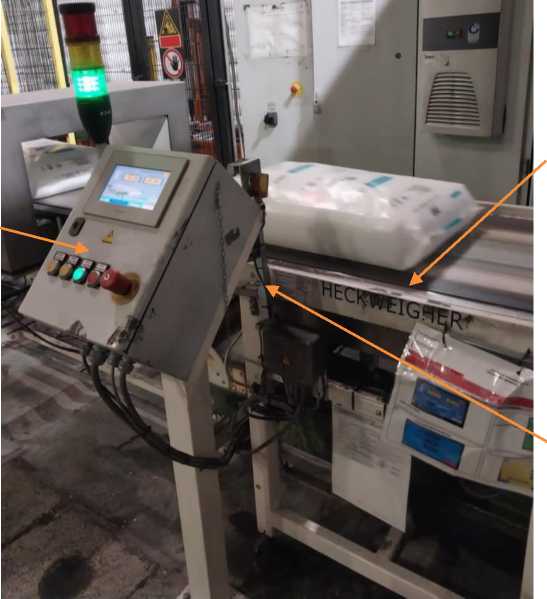

Рисунок 1 - Общий вид средства измерений

Блок управления

Место нанесения маркировочной таблички

Нанесение знака поверки на средство измерений не предусмотрено.

Схема пломбировки для защиты от несанкционированного доступа представлена на рисунке 2.

Пломбировка разрушаемой наклейкой или свинцовой пломбой      препятствует

демонтажу электрических соединений    сигнальных

кабелей датчиков, а также ограничивает доступ к разъему регулировки средства измерений

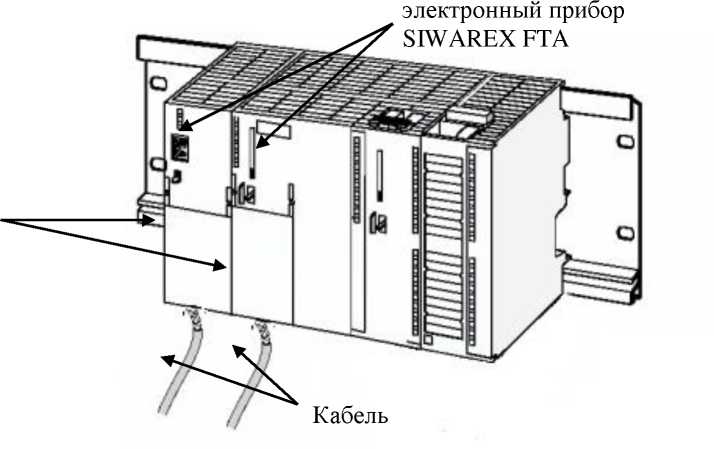

Рисунок 2 — Схема пломбировки электронного прибора средства измерений.

Программное обеспечение

Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее средства измерений при его включении и/или может быть просмотрен в соответствующем разделе меню.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО средства измерений через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и регулировки, расположенному на печатной плате прибора. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы и изменении положения переключателя настройки и юстировки. Энергонезависимая память защищена переключателем настройки и паролем.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию и маркировочную табличку средства измерений.

Комплектность

Таблица 4 — Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Порядок работы» документа «Устройство весоизмерительное автоматическое PTB. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
