| Номер в госреестре | 92456-24 |
| Наименование СИ | Счетчики газа цифровые интеллектуальные |
| Обозначение типа СИ | СГЦИ |
| Изготовитель | Общество с ограниченной ответственностью "Центр Инновационных Технологий Плюс" (ООО "ЦИТ-Плюс"), г. Саратов |
| Год регистрации | 2024 |
| Срок свидетельства | 24.06.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа цифровые интеллектуальные СГЦИ (далее - счетчики) предназначены для измерений объема газа при рабочих условиях (счетчики без термокоррекции) и объема газа, приведенного к температуре плюс 20 °С (счетчики с термокоррекцией).
Принцип действия счетчиков основан на эффекте колебания струи измеряемой среды при протекании ее через струйный автогенератор, который представляет собой бистабильный струйный элемент, охваченный обратными связями, обеспечивающий режим автоколебаний. Газ, проходя через струйный автогенератор, генерирует в нем акустические колебания с частотой, пропорциональной расходу газа. Акустические колебания поступают на пьезоэлемент, где преобразуются в электрический сигнал. Электрический сигнал поступает на плату аналого-цифрового преобразователя, который усиливает сигнал, формирует импульсы счета, производит их подсчет, переводит полученное количество импульсов в значение объёма газа. Счетчики с термокоррекцией приводят измеренное значение объема газа к плюс 20 °С. Измеренные значения отображаются на дисплее, а также передаются посредством импульсного выходного сигнала.
Счетчик состоит из струйного автогенератора и пьезоэлемента, платы аналогоцифрового преобразователя и сумматора; элемента питания; корпуса счетчика с присоединительными патрубками. Счетчик исполнения «ТК» имеет встроенный датчик температуры.
Счетчики изготавливаются в исполнениях, отличающихся диапазоном измерений, наличием термокоррекции, номинальным диаметром, типом присоединения к трубопроводу и имеют следующую структуру обозначения:
| СГЦИ - | Х - | Х - | Х / | Х Тип присоединения к трубопроводу: «М» или символ отсутствует - муфта с обеих сторон; «Ш» - штуцер со стороны выхода и муфта со стороны входа; «Ф» - фланец с обеих сторон |
| Номинальный диаметр | ||||
| Максимальное значение диапазона измерений расхода газа, м3/ч | ||||
| Наличие термокоррекции: «ТК» - с термокоррекцией, символ отсутствует -без термокоррекции | ||||
Заводской номер, состоящий из арабских цифр, наносится фотохимпечатным способом или методом лазерной гравировки на лицевую панель счетчика.
Знак поверки наносится на пломбу в виде наклейки, ограничивающую доступ к технологическому разъему, который находится под крышкой батарейного отсека.

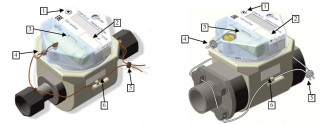

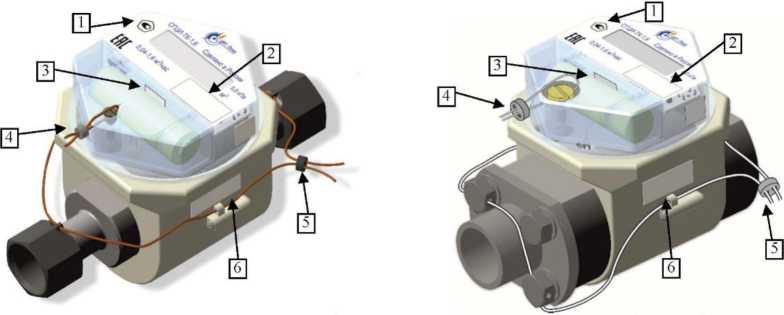

1 - место нанесения знака утверждения типа; 2 - место нанесения заводского номера; 3 -пломба поверителя с изображением знака поверки; 4 - пломба изготовителя или монтажной организации; 5 - пломба монтажной организации; 6 - пломба изготовителя
Рисунок 1 - Общий вид счетчиков и схема пломбировки
Счетчики имеют встроенное программное обеспечение (далее - ПО).
ПО предназначено для преобразования частоты колебаний струйного автогенератора в объем газа, приведения объема газа к температуре плюс 20 °С и отображения измеренных значений на дисплее.
ПО встраивается в энергонезависимую память счетчиков при изготовлении и не может быть изменено в процессе эксплуатации и не может быть считано через какой-либо интерфейс. Метрологические характеристики счетчиков нормированы с учетом ПО.
Конструкция счетчиков обеспечивает полное ограничение доступа к ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч: | |
| - исполнения СГЦИ-Х-1,6-Х/Х | от 0,04 до 1,60 |
| - исполнения СГЦИ-Х-2,5-Х/Х | от 0,04 до 2,50 |
| - исполнения СГЦИ-Х-3,2-Х/Х | от 0,04 до 3,20 |
| - исполнения СГЦИ-Х-4,0-Х/Х | от 0,04 до 4,00 |
| - исполнения СГЦИ-Х-6,0-Х/Х | от 0,06 до 6,00 |
| Пределы допускаемой относительной погрешности измерений объема | |
| газа при рабочих условиях (для счетчиков без термокоррекции) и объема | |
| газа, приведенного к температуре плюс 20 °С (для счетчиков с | |
| термокоррекцией), %: | |
| а) основной, в диапазонах измерений: | |
| - от Qmin до 0,2-Qmax включ. | ±2,5 |
| - св. 0,2-Qmax до Qmax | ±1,5 |
| б) дополнительной, вызванной отклонением температуры | |
| измеряемой среды от (20±5) °С на каждые 10 °С, % | ±0,5 |
| Наименование характеристики | Значение |
| Примечания: 1. Приняты следующие обозначения: Qmin - минимальный расход газа при рабочих условиях, м3/ч; Qmax - максимальный расход газа при рабочих условиях, м3/ч. 2. Основная и дополнительная погрешность суммируются алгебраически. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | природный газ по ГОСТ 5542-2014, пары сжиженного газа по ГОСТ 20448-2018 |
| Параметры измеряемой среды: - избыточное давление, кПа, не более - температура, °C | 5 от -10 до +50 |
| Номинальный диаметр | 15, 20, 25, 32 |
| Потеря давления при максимальном расходе, кПа, не более: - исполнения СГЦИ-Х-1,6-Х/Х, СГЦИ-Х-2,5-Х/Х - исполнения СГЦИ-Х-3,2-Х/Х, СГЦИ-Х-4,0-Х/Х, СГЦИ-Х-6,0-Х/Х | 1 1,5 |
| Цена деления младшего разряда дисплея, м3 | 0,001 |
| Емкость дисплея, м3 | 99999,999 |
| Характеристики импульсного выхода: - тип - максимальный втекающий ток, А - длительность импульса, мс - вес импульса, м3/импульс | открытый коллектор 0,5 от 2 до 6 0,000125 |
| Напряжение встроенного источника питания, В | 3,6 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более | от -10 до +50 от 84,0 до 106,7 80 |
| Габаритные размеры ДхШхВ, мм, не более: - исполнений СГЦИ-Х-Х-Х/М, СГЦИ-Х-Х-Х/Ш - исполнения СГЦИ-Х-Х-Х/Ф | 125x80x90 92x80x90 |
| Масса, кг, не более: - исполнений СГЦИ-Х-Х-Х/М, СГЦИ-Х-Х-Х/Ш - исполнения СГЦИ-Х-Х-Х/Ф | 0,9 1,0 |
| Средняя наработка на отказ, ч, не менее | 110000 |
| Средний срок службы, лет, не менее | 12 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP54 |
наносится на лицевую панель счетчика фотохимпечатным способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Счетчик газа цифровой интеллектуальный | СГЦИ | 1 |
| Руководство по эксплуатации | ЯБКЮ.407279.002 РЭ | 1 |
| Комплект монтажных частей | _ | 1 |
| Методика поверки | _ | 1 |
| Примечание - В комплект монтажных частей входит прокладка паронитовая (1 шт. для исполнений СГЦИ-Х-Х-Х/Ш, 2 шт. - для остальных исполнений). | ||
приведены в разделе 3 «Описание и метод измерений» руководства по эксплуатации ЯБКЮ.407279.002 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ЯБКЮ.407279.002 ТУ «Счетчики газа цифровые интеллектуальные типа СГЦИ». Технические условия».
| Зарегистрировано поверок | 1551 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
