| Номер в госреестре | 92459-24 |
| Наименование СИ | Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО "СИМЭСК" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СИМЭСК"), г. Ульяновск |
| Год регистрации | 2024 |
| Срок свидетельства | 24.06.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии на ООО «СИМЭСК» (далее по тексту - АИИС КУЭ) предназначены для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее - сервер ИВК) , устройство синхронизации времени УСВ-2 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «Пирамида 2000», автоматизированные рабочие места (АРМ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Результаты измерения на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на вход соответствующего каналообразующего оборудования, далее по основному каналу связи стандарта GSM на верхний уровень системы, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.
Сервер ИВК обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ) в автоматизированном режиме посредством электронной почты сети Internet.
АИИС КУЭ имеют возможность передавать данные субъектам оптового и розничного рынков, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам ОРЭМ, через каналы связи в виде XML-файлов в соответствии с регламентами ОРЭМ используя электронную подпись.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, непрерывно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сервер ИВК в автоматическом режиме (не реже 1 раза в сутки) сравнивает собственную шкалу времени со шкалой времени УСВ-2 и не зависимо от величины расхождения сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2. Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц по сигналам от встроенного ГЛОНАСС -приёмника к национальной шкале координированного времени UTC (SU) ±10 мкс.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется с периодичностью не реже 1 раз в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер наносится н на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.
Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

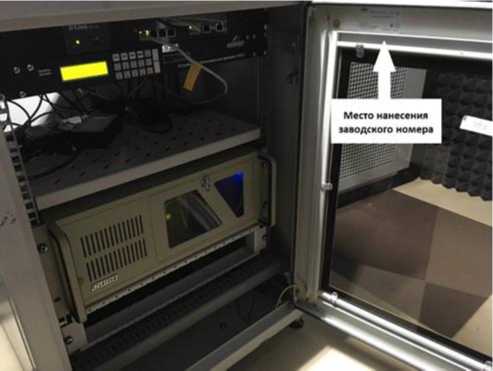

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значения |
| Наименование ПО | «Пирамида 2000» |
| ^Идентификационное наименование ПО | CalcClients.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | e55712d0b1b219065d63da949114dae4 |
| 2.Идентификационное наименование ПО | CalcLeakage.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | b1959ff70be1eb17c83f7b0f6d4a132f |
| 3.Идентификационное наименование ПО | CalcLosses.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | d79874d10fc2b156a0fdc27e1ca480ac |
| 4.Идентификационное наименование ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 52e28d7b608799bb3ccea41b548d2c83 |
| 5.Идентификационное наименование ПО | ParseBin.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 6f557f885b737261328cd77805bd1ba7 |
| 6.Идентификационное наименование ПО | ParseIEC.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 48e73a9283d1e66494521f63d00b0d9f |
| 7.Идентификационное наименование ПО | ParseModbus.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | c391d64271acf4055bb2a4d3fe 1f8f48 |
| 8.Идентификационное наименование ПО | ParsePiramida.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | ecf532935ca1a3fd3215049af1fd979f |
| 9.Идентификационное наименование ПО | SynchroNSLdll |
| Номер версии (идентификационный номер) ПО | 3 |
| Идентификационные данные | Значения |
| Цифровой идентификатор ПО | 530d9b0126f7cdc23ecd814c4eb7ca09 |
| ^.Идентификационное наименование ПО | VerifyTime.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 1ea5429b261fb0e2884f5b356a1d1e75 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Возможный состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| Наименование компонентов | Характеристики |
| Измерительные трансформаторы тока с номинальным вторичным током Ъном = 1 и (или) 5 А, утвержденного типа, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений | Классов точности 0,2; 0,2S; 0,5; 0,5S по ГОСТ 7746 |
| Измерительные трансформаторы напряжения с номинальным вторичным напряжением U2hom= 100/^3 и (или) 100 В, , утвержденного типа, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений. | Классов точности 0,2; 0,5, по ГОСТ 1983 |
| Счетчики электрической энергии многофункциональные | |
| Тип | Регистрационный номер в Федеральном информационном фонде (ФИФ) по обеспечению единства измерений |
| Меркурий 204, Меркурий 208, Меркурий 234, Меркурий 238 | 75755-19 |
| Меркурий 236 | 80589-20, 47560-11 |
| Меркурий 234 | 48266-11 |
| ПСЧ-4ТМ.05М | 36355-07 |
| СЭТ-4ТМ.03М, СЭТ-4ТМ.02М | 36697-08, 36697-12, 36697-17 |
| СЭТ-4ТМ.02 | 20175-01 |
| ТЕ3000 | 77036-19 |
| ПСЧ-4ТМ.05МК | 46634-11, 64450-16, 50460-18 |
| Меркурий 230 | 23345-07, 80590-20 |
| ПСЧ-4ТМ.05 | 27779-04 |
| ПСЧ-4ТМ.05МКТ | 75459-19 |
| ПСЧ-4ТМ.05МД | 51593-12, 51593-18 |
| ПСЧ-4ТМ.05Д | 41135-09 |
| ПСЧ-4ТМ.06Т | 82640-21 |
| СЭТ-4ТМ.03 | 27524-04 |
| Сервер баз данных | Сервер ИВК |
| УСВ-2 | 82570-21 |
| Автоматизированное рабочее место | АРМ |
| Примечания: 1. Состав конкретного экземпляра АИИС КУЭ (типы и количество входящих СИ, технических устройств и программного обеспечения) указывается в формуляре. 2. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 3. Допускается замена УСВ на аналогичные утвержденных типов. 4. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
| Конфигурация ИК | Вид электрической энергии | Границы основной погрешности ±6, % | Границы погрешности в рабочих условиях ±6, % |
| 1 | 2 | 3 | 4 |
| Счетчик 1/2 | Активная Реактивная | 1,1 2,2 | 2,3 5,4 |
| Счетчик 1/1 | Активная Реактивная | 1,1 1,1 | 2,3 3,0 |
| Счетчик 0,5S/1; ТТ 0,5 | Активная Реактивная | 0,9 2,3 | 3,0 5,1 |
| Счетчик 0,5S/1; ТТ 0,5S | Активная Реактивная | 0,9 2,3 | 3,1 5,2 |
| Счетчик 0,5 S/1; ТТ 0,2 | Активная Реактивная | 0,6 1,3 | 1,7 3,4 |
| Счетчик 0,5S/1; ТТ 0,2S | Активная Реактивная | 0,6 1,3 | 1,9 3,4 |
| Счетчик 0,2S/0,5; ТТ 0,5 | Активная Реактивная | 0,8 2,2 | 2,8 4,5 |
| Счетчик 0,2S/0,5; ТТ 0,5S | Активная Реактивная | 0,8 2,2 | 2,8 4,5 |
| Счетчик 0,2S/0,5; ТТ 0,2 | Активная Реактивная | 0,4 1,0 | 1,2 2,2 |
| Счетчик 0,2S/0,5; ТТ 0,2S | Активная Реактивная | 0,4 1,0 | 1,3 2,3 |
| Счетчик 0,5S/1; ТТ 0,5 ,ТН 0,5 | Активная Реактивная | 1,1 2,7 | 3,1 5,2 |
| Счетчик 0,5S/1; ТТ O,5S;TH 0,5 | Активная Реактивная | 1,1 2,7 | 3,2 5,3 |
| Счетчик 0,5S/1; ТТ 0,2S, ТН 0,5 | Активная Реактивная | 0,9 2,0 | 2,0 3,6 |
| Счетчик 0,2S/0,5; ТТ 0,5, ТН 0,5 | Активная Реактивная | 1,0 2,6 | 2,9 4,6 |
| Счетчик 0,2S/0,5; ТТ 0,5S, ТН 0,5 | Активная Реактивная | 1,0 2,6 | 2,9 4,6 |
| Конфигурация ИК | Вид электрической энергии | Границы основной погрешности ±6, % | Границы погрешности в рабочих условиях ±6, % |
| 1 | 2 | 3 | 4 |
| Счетчик 0,2S/0,5; ТТ 0,2S, ТН 0,5 | Активная Реактивная | 0,8 1,7 | 1,5 2,5 |
| Счетчик 0,5S/1; ТТ 0,5, ТН 0,2 | Активная Реактивная | 1,0 2,4 | 3,0 5,2 |
| Счетчик 0,5S/1; ТТ 0,5S, ТН 0,2 | Активная Реактивная | 1,0 2,4 | 3,1 5,2 |
| Счетчик 0,5S/1; ТТ 0,2S, ТН 0,2 | Активная Реактивная | 0,7 1,5 | 1,9 3,5 |
| Счетчик 0,2S/0,5; ТТ 0,5, ТН 0,2 | Активная Реактивная | 0,9 2,3 | 2,8 4,5 |
| Счетчик 0,2S/0,5; ТТ 0,5S, ТН 0,2 | Активная Реактивная | 0,9 2,3 | 2,8 4,5 |
| Счетчик 0,2S/0,5; ТТ 0,2S, ТН 0,2 | Активная Реактивная | 0,5 1,2 | 1,3 2,3 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ Российской АИИС КУЭ относительно национальной шкалы координированного времени Федерации UTC (SU), с | ±5 | ||
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая)
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.
3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от Ihom для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 1(2) % от Ihom для ИК в состав которых входят ТТ класса точности 0,2S и 0, 0,5S и 5%, для ИК в состав которых входят ТТ класса точности 0,2 и 0, 0,5, при температуре окружающего воздуха в месте расположения счетчиков от 0 до плюс 40 °С
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | До 100001 |
| Нормальные условия параметры сети: | |
| - напряжение, % от Uhom | от 98 до 102 |
| - ток, % От Ihom | от 100 до 120 |
| - коэффициент мощности | 0,9 |
| - частота, Гц | 50 |
| температура окружающей среды для счетчиков, °С | от +21 до +25 |
| Условия эксплуатации параметры сети: | |
| - напряжение, % От Uhom | от 90 до 110 |
| - ток, % От Ihom | |
| для ИК, содержащих ТТ класса точности 0,2S или 0,5S | от 1(2) до 120 |
| для ИК, содержащих ТТ класса точности 0,2 или 0,5 | от 5 до 120 |
| для ИК, содержащих счетчики прямого включения | от 5 доIhom |
| - коэффициент мощности cos9 (sin^) | от 0,5 инд. до 1 емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ и ТН, °С | от -40 до +40 |
| температура окружающей среды для счетчиков, °С | от 0 до +40 |
| температура окружающей среды для сервера ИВК, °С | от +10 до +35 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее | |
| СЭТ-4ТМ.03М (рег. № 36697-08), СЭТ-4ТМ.02М (рег. № 36697-08) | 140000 |
| СЭТ-4ТМ.03М (рег. № 36697-12), СЭТ-4ТМ.02М (рег. № 36697-12) | 165000 |
| СЭТ-4ТМ.03М (рег. № 36697-17), СЭТ-4ТМ.02М (рег. № 36697-17) | 220000 |
| СЭТ-4ТМ.02 (рег.№20175-01) | 90000 |
| ПСЧ-4ТМ.05МК (рег. №46634-11, рег. №64450-16, рег. №50460-18) | 165000 |
| Меркурий 230 (рег. № 23345-07) | 150000 |
| Меркурий 230 (рег. № 80590-20) | 210000 |
Продолжение таблицы 4
| 1 | 2 |
| Меркурий 234, Меркурий 238, Меркурий 204, Меркурий 208 (рег.№ 75755-19) | 320000 |
| Меркурий 236 (рег.№ 47560-11) | 220000 |
| Меркурий 236 (рег.№ 80589-20) | 220000 |
| Меркурий 234 (рег.№48266-11) | 220000 |
| ТЕ3000 (рег.№77036-19) | 220000 |
| ПСЧ-4ТМ.05М (рег.№ 36355-07) | 165000 |
| ПСЧ-4ТМ.05 (рег.№ 27779-04) | 90000 |
| ПСЧ-4ТМ.05МКТ (рег.№ 75459-19) | 220000 |
| ПСЧ-4ТМ.05МД ( рег.№ 51593-12, рег.№ 51593-18) | 165000 |
| ПСЧ-4ТМ.05Д (рег.№ 41135-09) | 150000 |
| ПСЧ-4ТМ.06Т (рег.№ 82640-21) | 220000 |
| СЭТ-4ТМ.03 (рег. № 27524-04) | 90000 |
| УСВ: - среднее время наработки на отказ, ч, не менее | 35000 |
| Сервер ИВК: - среднее время наработки на отказ, ч, не менее | 100000 |
| Глубина хранения информации Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег. № 36697-08), СЭТ-4ТМ.02М (рег. № 36697-08) | 113 |
| СЭТ-4ТМ.03М (рег. № 36697-12), СЭТ-4ТМ.02М (рег. № 36697-12) | 114 |
| СЭТ-4ТМ.03М (рег. № 36697-17), СЭТ-4ТМ.02М (рег. № 36697-17) | 114 |
| СЭТ-4ТМ.02 (рег.№20175-01) | 113 |
| ПСЧ-4ТМ.05МК (рег. №46634-11, рег. №64450-16, рег. №50460-18) | 113 |
| Меркурий 230 (рег. № 23345-07) | 85 |
| Меркурий 230 (рег. № 80590-20) | 113 |
| Меркурий 234, Меркурий 238, Меркурий 204, Меркурий 208 | 123 |
| (рег.№ 75755-19) Меркурий 236 (рег.№ 47560-11), Меркурий 236 (рег.№ 80589-20) , | 113 |
| Меркурий 234 (рег.№48266-11) | 170 |
| ТЕ3000 (рег.№77036-19) | 113 |
| ПСЧ-4ТМ.05М (рег.№ 36355-07) | 113 |
| ПСЧ-4ТМ.05 (рег.№ 27779-04) | 65 |
| ПСЧ-4ТМ.05МКТ (рег.№ 75459-19) | 113 |
| ПСЧ-4ТМ.05МД (рег.№ 51593-12, 51593-18) | 114 |
| ПСЧ-4ТМ.05Д рег.№ 41135-09) | 113 |
| ПСЧ-4ТМ.06Т (рег.№ 82640-21) | 113 |
| СЭТ-4ТМ.03 (рег. № 27524-04) | 113 |
| Сервер ИВК: - данные измерений и журналы событий, лет, не | 3,5 |
Примечание:
1 - определяется технической документацией. Зависит от лицензии на ПО «Пирамида 2000» и характеристик серверного оборудования.
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- испытательной коробки;
- сервера ИВК;
- защита на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО «СИМЭСК» | - | 1* |
| Автоматизированное рабочее место | АРМ | 1*** |
| Документация | ||
| Формуляр | ФО 26.51 ХХХ** | 1 |
| Примечание: *- Комплектация системы согласно проекту, указана в формуляре * * - ХХХ - серийный номер АИИС КУЭ * ** - количество АРМ согласно проекту, указано в формуляре | ||
приведены в документе «Методика (метод) измерений электрической энергии с использованием систем автоматизированных информационно-измерительных коммерческого учета электроэнергии ООО «СИМЭСК», аттестованном ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ТУ 26.51-01-24 «Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО «СИМЭСК».
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
