Государственный реестр средств измерений

Спектрометры атомно-абсорбционные AA990F, 92462-24

92462-24
Спектрометры атомно-абсорбционные AА990F (далее - спектрометры) предназначены для измерений массовой концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Карточка СИ
Номер в госреестре 92462-24
Наименование СИ Спектрометры атомно-абсорбционные
Обозначение типа СИ AA990F
Изготовитель "Beijing Purkinje General Instrument Co., Ltd", Китай
Год регистрации 2024
Срок свидетельства 26.06.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Спектрометры атомно-абсорбционные AA990F (далее - спектрометры) предназначены для измерений массовой концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.

Описание

Спектрометры могут работать в двух режимах - атомно-абсорбционной спектрометрии и фотометрии пламени.

Принцип действия спектрометров при работе в режиме атомно-абсорбционной спектрометрии основан на атомизации определяемых элементов, измерении уровня поглощения света атомами и определении массовой концентрации определяемых элементов при помощи градуировочных графиков. Атомизация элементов выполняется с использованием пламени.

Принцип действия спектрометров в режиме фотометрии пламени основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце, Определение массовой концентрации определяемых элементов осуществляется при помощи градуировочных графиков. Возбуждение выполняется с использованием пламени.

Конструктивно спектрометры состоят из:

- измерительного блока, включающего источник спектра - лампу с полым катодом, монохроматор и систему регистрации сигнала абсорбции на фотоэлектронном умножителе, дейтериевый корректор для учета неселективного поглощения;

- пламенного атомизатора;

- системы управления, включающей персональный компьютер с установленным специализированным программным обеспечением для управления спектрометром, процессом измерения, сбора, обработки и хранения информации.

Спектрометры могут быть оснащены гидридной приставкой. Спектрометры требуют подключения ацетилена или пропана, или смеси пропан-бутан. Для подачи проб может быть использован автосамплер.

Маркировочная табличка с серийным номером, обозначением типа спектрометра расположена на задней панели. Серийный номер имеет цифровой или буквенно-цифровой формат, нанесен типографским способом. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

Место нанесения знака утверждения типа

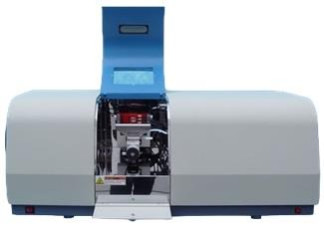

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных AA990F

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера на спектрометры атомноабсорбционные AA990F

Программное обеспечение

Спектрометры управляются программным обеспечением AAWin на русском языке, которое отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AAWin

Номер версии (идентификационный номер) ПО

не ниже 3.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Характеристическая концентрация Cu, мкг/дм3, не более

80

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), %

2,0

Предел обнаружения Cu2), мкг/дм3

8,0

Примечания к таблице:

1) характеристики приведены при концентрации, превышающей более чем в 100 раз предел обнаружения

2) характеристики приведены по критерию 3 g

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон показаний оптической плотности, Б

от 0 до 3

Спектральный диапазон, нм

от 185 до 910

Спектральная ширина щели, нм

0,1; 0,2; 0,4; 1,0; 2,0

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220+22-33

50

Потребляемая мощность, ВА, не более

200

Габаритные размеры, мм, не более:

- длина

- ширина

- высота

1118

508

508

Масса, кг, не более

72

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +15 до +35 85

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на фронт-панель корпуса спектрометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Спектрометр атомно-абсорбционный

AA990F

1 шт.

2 Воздушный компрессор

-

1 шт.

3 Автосамплер

-

1 шт.

4 Гидридная приставка

-

1 шт.

5 Горелка для пламени ацетилен-воздух

-

1 шт.

6 Горелка для пламени пропан-бутан-воздух

-

1 шт.

7 Горелка для пламени ацетилен-закись азота

-

1 шт.

Наименование

Обозначение

Количество

8 Распылитель

-

1 шт.

9 Спектральные лампы полого катода

-

комплект

10 Руководство по эксплуатации

-

1 экз.

11 Методика поверки

-

1 экз.

Примечание - Позиции со 2 по 9 поставляются по отдельному Заказу

Сведения о методах измерений

приведены в главе 4 «Примеры применения» руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

Техническая документация «Beijing Purkinje General Instrument Co., Ltd», Китай.
