Номер в госреестре | 92465-24 |
Наименование СИ | Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль" |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Общество с ограниченной ответственностью "Транснефть-Балтика" (ООО "Транснефть-Балтика"), г. Санкт-Петербург |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль» (далее по тексту - СИКН) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода, давления и температуры;
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 3, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки, узла подключения передвижной поверочной установки. БИЛ состоит из четырех рабочих измерительных линий (ИЛ) и одной контрольно-резервной ИЛ.
Общий вид СИКН представлен на рисунке 1.

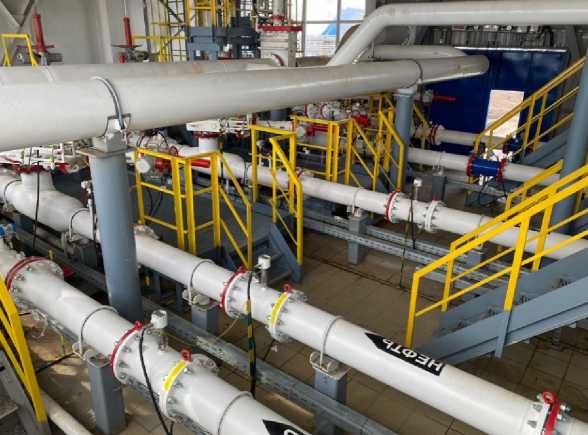

Рисунок 1 - Общий вид СИКН
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
Наименование средств измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Преобразователи расхода жидкости турбинные Heliflu TZ-N | 46057-14 |
Преобразователи расхода турбинные геликоидные DN 250 | 77003-19 |
Датчики давления модели Агат-100МТ | 74779-19 |
Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
Преобразователи давления измерительные 3051 | 14061-99 |
Преобразователи измерительные 644, 3144Р | 14683-04 |
Преобразователи измерительные 644, 3144Р | 14683-09 |
Термопреобразователи сопротивления Rosemount 0065 | 53211-13 |
Датчики температуры 644, 3144Р | 39539-08 |
Расходомеры ультразвуковые UFM 3030 | 48218-11 |
Преобразователи плотности жидкости измерительные 7835 | 15644-01 |
Преобразователи плотности жидкости измерительные 7835 | 52638-13 |
Преобразователи плотности и вязкости жидкости измерительные 7829 | 15642-06 |
Преобразователи плотности и вязкости жидкости измерительные 7829 | 15642-01 |
Влагомеры нефти поточные УДВН-1пм | 14557-15 |
Влагомеры нефти поточные УДВН-1пм | 14557-01 |
Анализаторы серы модели ASOMA 682-HP-EX | 50181-12 |
Двунаправленные трубопоршневые поверочные установки для жидкостей фирмы «Daniel» Ду от 8" до 42" (далее - ТПУ) | 20054-00 |
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В состав СИКН входит ТПУ общая с системой измерений количества и показателей качества нефти № 5 ПСП «Ярославль».
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение объемного и массового расхода нефти в рабочем диапазоне;
- автоматическое вычисление объема и массы брутто нефти при рабочих условиях эксплуатации СИКН;
- автоматическое измерение температуры, давления, плотности, содержания воды в нефти, содержания серы и вязкости нефти;
- вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и контроль метрологических характеристик (КМХ) преобразователей расхода (ПР) по стационарной ТПУ или передвижной поверочной установки;
- КМХ ПР по ПР контрольно-резервной ИЛ;
- получение двухчасовых, сменных, суточных и месячных отчетов, актов приема-сдачи нефти и журналов регистрации показаний средств измерений, а также их хранение.
Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.

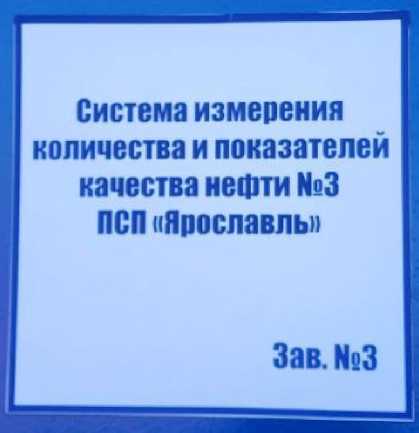

Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | AnalogC onverter. app |
Номер версии (идентификационный номер) ПО | 1.2.14.1 |
Цифровой идентификатор ПО | 9319307D |
Идентификационное наименование ПО | SIKNCalc.app |
Номер версии (идентификационный номер) ПО | 1.7.14.3 |
Цифровой идентификатор ПО | 17D43552 |
Идентификационное наименование ПО | Sarasota.app |
Номер версии (идентификационный номер) ПО | 1.1.14.18 |
Цифровой идентификатор ПО | 5FD2677A |
Идентификационное наименование ПО | MI3265.app |
Номер версии (идентификационный номер) ПО | 1.6.14.3 |
Цифровой идентификатор ПО | 4EF156E4 |
Идентификационное наименование ПО | PP 78xx.app |
Номер версии (идентификационный номер) ПО | 1.1.14.20 |
Цифровой идентификатор ПО | CB6B884C |
Идентификационное наименование ПО | MI1974.app |
Номер версии (идентификационный номер) ПО | 1.6.14.11 |
Цифровой идентификатор ПО | 116E8FC5 |
Идентификационное наименование ПО | MI3233.app |
Номер версии (идентификационный номер) ПО | 1.1.14.28 |
Цифровой идентификатор ПО | 3836BADF |
Идентификационное наименование ПО | MI3266.app |
Номер версии (идентификационный номер) ПО | 1.6.14.6 |
Цифровой идентификатор ПО | 4D07BD66 |
Идентификационное наименование ПО | MI3267.app |
Номер версии (идентификационный номер) ПО | 1.6.14.5 |
Цифровой идентификатор ПО | D19D9225 |
Идентификационное наименование ПО | MI3287.app |
Номер версии (идентификационный номер) ПО | 1.6.14.4 |
Цифровой идентификатор ПО | 3A4CE55B |
Идентификационное наименование ПО | MI3312.app |
Номер версии (идентификационный номер) ПО | 1.1.14.30 |
Цифровой идентификатор ПО | E56EAB1E |
Идентификационное наименование ПО | MI3380.app |
Номер версии (идентификационный номер) ПО | 1.6.14.12 |
Цифровой идентификатор ПО | 23F21EA1 |
Идентификационное наименование ПО | KMH PP.app |
Номер версии (идентификационный номер) ПО | 1.1.14.17 |
Цифровой идентификатор ПО | 71C65879 |
Идентификационное наименование ПО | KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО | 1.3.14.1 |
Цифровой идентификатор ПО | 62C75A03 |
Идентификационное наименование ПО | KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО | 1.1.14.4 |
Цифровой идентификатор ПО | 6A8CF172 |
Идентификационное наименование ПО | MI2816.app |
Номер версии (идентификационный номер) ПО | 1.1.14.5 |
Цифровой идентификатор ПО | B8DF3368 |
Идентификационное наименование ПО | MI3151.app |
Номер версии (идентификационный номер) ПО | 1.1.14.21 |
Цифровой идентификатор ПО | F3B1C494 |
Идентификационное наименование ПО | MI3272.app |
Номер версии (идентификационный номер) ПО | 1.1.14.50 |
Цифровой идентификатор ПО | 232DDC3F |
Идентификационное наименование ПО | MI3288.app |
Номер версии (идентификационный номер) ПО | 1.1.14.14 |
Цифровой идентификатор ПО | 32D8262B |
Идентификационное наименование ПО | MI3155.app |
Номер версии (идентификационный номер) ПО | 1.1.14.30 |
Цифровой идентификатор ПО | F70067AC |
Идентификационное наименование ПО | MI3189.app |
Номер версии (идентификационный номер) ПО | 1.1.14.21 |
Цифровой идентификатор ПО | 35DD379D |
Идентификационное наименование ПО | KMH PV.app |
Номер версии (идентификационный номер) ПО | 1.1.14.1 |
Цифровой идентификатор ПО | 9F5CD8E8 |
Идентификационное наименование ПО | KMH PW.app |
Номер версии (идентификационный номер) ПО | 1.1.14.2 |
Цифровой идентификатор ПО | 5C9E0FFE |
Идентификационное наименование ПО | MI2974.app |
Номер версии (идентификационный номер) ПО | 1.1.14.21 |
Цифровой идентификатор ПО | AB567359 |
Идентификационное наименование ПО | MI3234.app |
Номер версии (идентификационный номер) ПО | 1.1.14.34 |
Цифровой идентификатор ПО | ED6637F5 |
Идентификационное наименование ПО | GOSTR8908.app |
Номер версии (идентификационный номер) ПО | 1.1.14.33 |
Цифровой идентификатор ПО | 8D37552D |
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 |
Таблица 3 - Метрологические характеристики СИКН
Наименование характеристики | Значение |
Диапазон измерений расхода нефти , м3/ч | от 350 до 5200 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. |
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, на входе СИКН, МПа: - рабочее - минимальное - максимальное допустимое на выходе СИКН | от 0,2 до 0,5 0,2 1,6 |
Режим работы СИКН | непрерывный |
Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
Физико-химические свойства измеряемой среды: - температура, °C - плотность в рабочем диапазоне температуры, кг/м3 - кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа | от +1 до +40 от 850 до 950 от 9 до 100 0,5 100 0,05 Не допускается |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±1 |
Условия эксплуатации: а) температура окружающей среды, °C: - в месте установки БИЛ - в месте установки ИВК б) относительная влажность в месте установки ИВК, % в) атмосферное давление, кПа | от -45 до +37 от +10 до +35 от 30 до 80 от 84 до 106,7 |
Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
Наименование | Обозначение | Количество шт./ экз. |
Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль» | — | 1 |
Инструкция по эксплуатации | — | 2 |
Методика поверки | — | 1 |
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН № 3 ЛПДС «Ярославль» Ярославского РНУ ООО «Транснефть - Балтика», свидетельство об аттестации методики измерений № 431-RA.RU.312546-2024 от 25.03.2024.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
