| Номер в госреестре | 92466-24 |
| Наименование СИ | Комплексы суточного мониторирования АД КАРДИО - Астел |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "Астел" (ООО "Фирма "Астел"), Ярославская обл., г. Рыбинск |
| Год регистрации | 2024 |
| Срок свидетельства | 26.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы суточного мониторирования АД КАРДИО - Астел (далее - комплексы) предназначены для длительного автоматического неинвазивного измерения артериального давления (далее - АД) у амбулаторных пациентов для последующего анализа зарегистрированных данных с целью диагностики состояния сердечно-сосудистой системы пациента.
Принцип действия комплексов основан на длительном автоматическом измерении АД. Измерение АД осуществляется осциллометрическим и дополнительным аускультативным методами, проводимого с помощью манжеты, надетой на конечность пациента.
Комплексы имеют несколько каналов усиления и аналого-цифрового преобразования, процессоры, пневматическую систему, энергонезависимую память для хранения данных и разъем для переноса данных на компьютер. Сигналы АД пациента усиливаются и преобразуются в цифровую форму. Затем процессор производит их обработку и запись в энергонезависимую память. По окончании записи производится перенос данных мониторирования в компьютер с помощью карты памяти, кабеля связи или интерфейса Bluetooth.
Комплекс имеет три модификации состоящие из одного или нескольких регистраторов в разных вариантах исполнения, с принадлежностями, и рабочей станции обработки данных со специальным программным обеспечением.
Внешний вид комплексов представлен на рисунках 1 и 2.

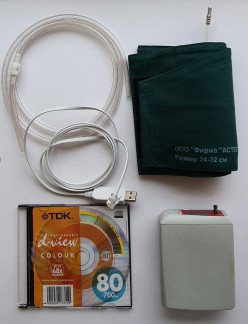

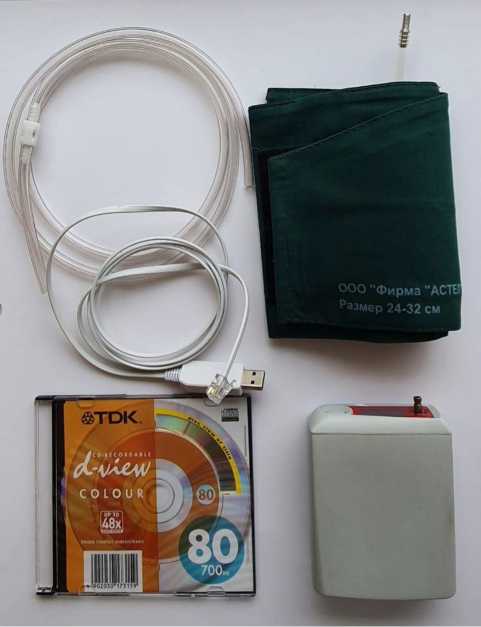

Рисунок 1 - общий вид комплексов суточного мониторирования АД КАРДИО-Астел с регистратором типа 1

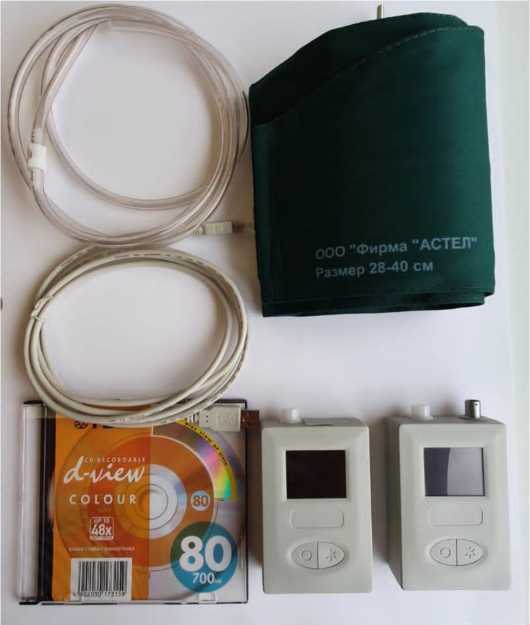

Рисунок 2 - общий вид комплексов суточного мониторирования АД КАРДИО-Астел с регистраторами типа 2 и 3
Пломбирование средства измерений (далее СИ) от несанкционированного доступа осуществляется с помощью нанесения на регистратор защитной наклейки. Место нанесения защитной наклейки указано на рисунке 3.
Заводской номер наносится типографским способом в виде цифрового обозначения на информационную наклейку, прикрепленную на корпусе регистратора. Место нанесения информационной наклейки с заводским номером указано на рисунке 4.
Конструкция средства измерений предусматривает нанесение знака поверки на средство измерений. Знак поверки наносится на корпус регистратора. Место нанесения знака поверки указано на рисунке 4.
Места пломбирования (нанесения защитной наклейки)

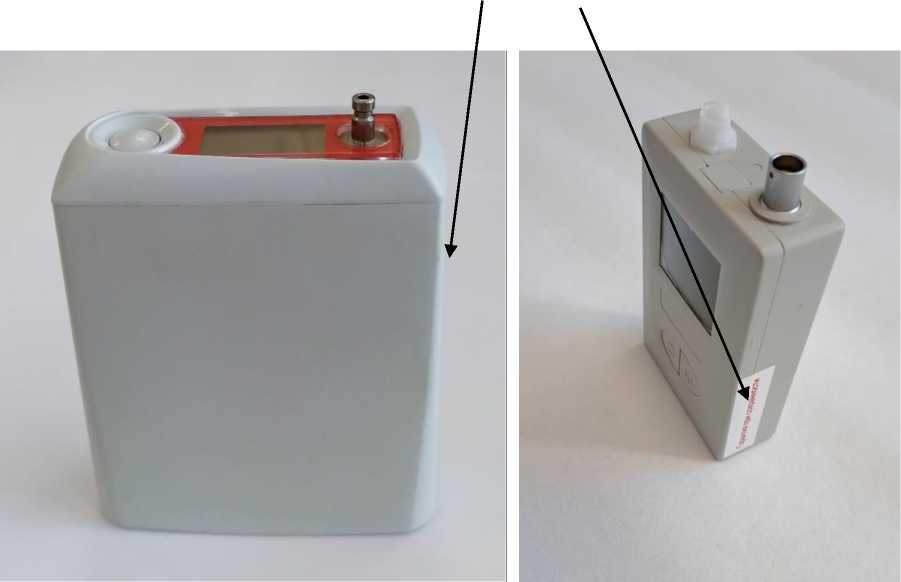

Рисунок 3 - Место пломбирования

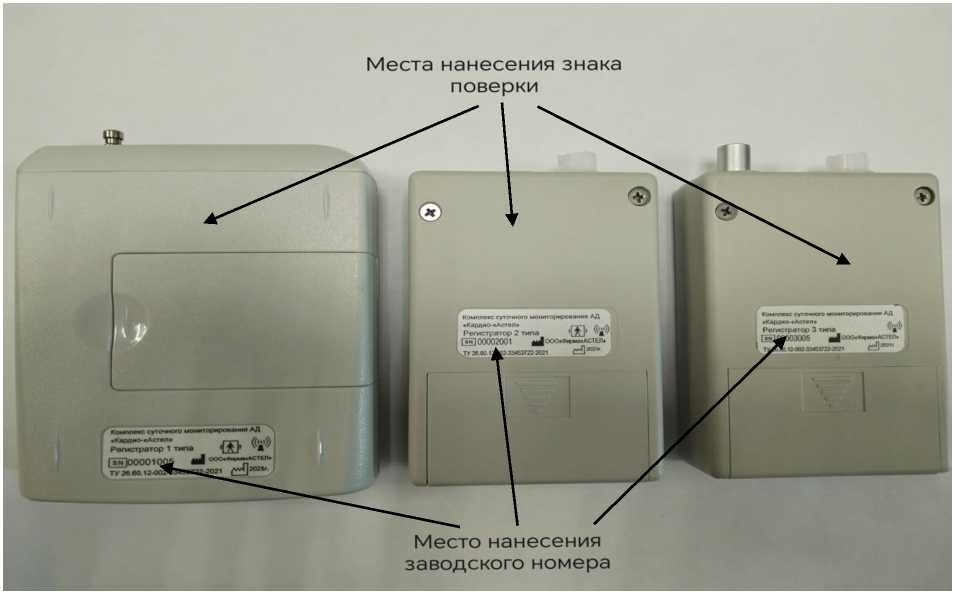

Рисунок 4 - Место нанесения знака поверки и заводского номера регистратора
Комплексы суточного мониторирования АД КАРДИО-Астел имеют встроенное метрологически значимое программное обеспечение «Cardio-DM3» (далее - ПО).
Встроенное, метрологически значимое ПО устанавливается в регистратор на заводе-изготовителе во время производственного цикла и предназначено для управления работой комплексов; считывания и сохранения результатов измерений; измерения настроечных параметров комплексов, обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический дисплей (ЖКИ).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО регистраторов |
| Номер версии (идентификационный номер) ПО, не ниже | 02.00 |
| Цифровой идентификатор ПО | недоступно |
Метрологические и основные технические характеристики комплексов суточного мониторирования АД КАРДИО-Астел приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений давления, мм рт. ст. - во взрослом режиме - в детском режиме | от 0 до 300 от 0 до 180 |
| Пределы допускаемой абсолютной погрешности при измерении давления в манжете, мм рт. ст. | ±1, ±3 1) |
| Примечание: 1) Фактическое значение приведено в РЭ (совмещенное с паспортом) АСТЛ. 944104.001 РЭ (ПС) на регистратор. | |
Таблица 3 - Основные технические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений частоты пульса, мин -1 | от 20 до 240 |
| Габаритные размеры регистраторов (без чехла, выступающих частей | |
| разъемов и внешних датчиков), не более: | |
| - Тип 1 | 112 х 92 х 40 |
| - Тип 2 | 101 х 70 х 35 |
| - Тип 3 | 101 х 70 х 35 |
| Масса регистраторов, без элементов питания, г, не более: | |
| - Тип 1 | 185 |
| - Тип 2 | 145 |
| - Тип 3 | 155 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | от +10 до +45 |
| - относительная влажность, % | от 10 до 95 |
| - атмосферное давление, мм рт. ст. | 630 до 800 |
| Наименования характеристики | Значение |
| Средняя наработка на отказ регистратора, ч, не менее | 10000 |
| Средний срок службы регистратора при средней интенсивности эксплуатации 120 часов в неделю, лет не менее | 7 |
наносится на титульный лист Руководства по эксплуатации (совмещенное с паспортом) АСТЛ. 944104.001 РЭ (ПС) типографским способом.
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Комплексы суточного мониторирования АД КАРДИО-Астел с регистратором 1 типа | |||
| Регистратор 1 типа | АСТЛ.944104.001 | Не более 20 шт. | - |
| Чехол регистратора 1 типа с поясным и плечевым ремнем | АСТЛ.944104.050-1 | Не более 20 шт. | При необходимости |
| Интерфейсный кабель тип 1 связи регистратора с ПК | АСТЛ.944104.056-1 | Не более 20 шт. | При необходимости |
| Актиграф | АСТЛ.944104.060 | Не более 20 шт. | При необходимости |
| Манжета детская малая (12-16) | АСТЛ.944104.061 | Не более 20 шт. | При необходимости |
| Манжета детская средняя (16-24) | АСТЛ.944104.062 | Не более 20 шт. | При необходимости |
| Манжета взрослая малая (24-32) | АСТЛ.944104.063 | Не более 20 шт. | При необходимости |
| Манжета взрослая средняя (28-40) | АСТЛ.944104.064 | Не более 20 шт. | При необходимости |
| Манжета взрослая большая (32-42) | АСТЛ.944104.065 | Не более 20 шт. | При необходимости |
| Манжета взрослая сверхбольшая (38-50) | АСТЛ.944104.066 | Не более 20 шт. | При необходимости |
| Аускультативный датчик регистратора 1 типа | АСТЛ.944104.071 | Не более 20 шт. | При необходимости |
| Элемент питания типа АА на 1,2 В или 1,5 В | Покупное изделие | Не более 80 шт. | При необходимости |
| Зарядное устройство для элементов питания типа АА | Покупное изделие | Не более 5 шт | При необходимости |
| Модуль Bluetooth | Покупное изделие | 1 шт. | При необходимости |
| Электронный защитный ключ | АСТЛ.944104.080 | 1 шт | При необходимости |
| Рабочая станция обработки данных (на базе ПК) | Покупное изделие | 1 шт. | При необходимости |
| Программное обеспечение «Cardio-DM3» | АСТЛ.944104.001ПО | 1 шт. | При необходимости |
| Руководство по эксплуатации (совмещенное с паспортом) | АСТЛ.944104.001РЭ (ПС) | 1 шт. | - |
| Наименование | Обозначение | Количество | Примечание |
| Комплексы суточного мониторирования АД КАРДИО-Астел с регистратором 2 типа | |||
| Регистратор 2 типа | АСТЛ.944104.002 | Не более 20 шт. | - |
| Чехол регистратора 2,3 типа с поясным и плечевым ремнем | АСТЛ.944104.050-2 | Не более 20 шт. | При необходимости |
| Интерфейсный кабель тип 2 связи регистратора с ПК | АСТЛ.944104.056-2 | Не более 20 шт. | При необходимости |
| Актиграф | АСТЛ.944104.060 | Не более 20 шт. | При необходимости |
| Манжета детская малая (12-16) | АСТЛ.944104.061 | Не более 20 шт. | При необходимости |
| Манжета детская средняя (16-24) | АСТЛ.944104.062 | Не более 20 шт. | При необходимости |
| Манжета взрослая малая (24-32) | АСТЛ.944104.063 | Не более 20 шт. | При необходимости |
| Манжета взрослая средняя (28-40) | АСТЛ.944104.064 | Не более 20 шт. | При необходимости |
| Манжета взрослая большая (32-42) | АСТЛ.944104.065 | Не более 20 шт. | При необходимости |
| Манжета взрослая сверхбольшая (38-50) | АСТЛ.944104.066 | Не более 20 шт. | При необходимости |
| Аускультативный датчик регистратора 2 типа | АСТЛ.944104.072 | Не более 20 шт. | При необходимости |
| Элемент питания типа АА на 1,2 В или 1,5 В | Покупное изделие | Не более 80 шт. | При необходимости |
| Зарядное устройство для элементов питания типа АА | Покупное изделие | Не более 5 шт. | При необходимости |
| Модуль Bluetooth | Покупное изделие | 1 шт. | При необходимости |
| Картридер для карты памяти microSD | Покупное изделие | 1 шт. | При необходимости |
| Карта памяти microSD | Покупное изделие | Не более 20 шт. | При необходимости |
| Электронный защитный ключ | АСТЛ.944104.080 | 1 шт. | При необходимости |
| Рабочая станция обработки данных (на базе ПК) | Покупное изделие | 1 шт. | При необходимости |
| Программное обеспечение «Cardio-DM3» | АСТЛ.944104.001ПО | 1 шт. | При необходимости |
| Руководство по эксплуатации (совмещенное с паспортом) | АСТЛ.944104.001РЭ (ПС) | 1 шт. | - |
| Наименование | Обозначение | Количество | Примечание |
| Комплексы суточного мониторирования АД КАРДИО-Астел с регистратором 3 типа | |||
| Регистратор 3 типа | АСТЛ.944104.003 | Не более 20 шт. | - |
| Чехол регистратора 2,3 типа с поясным и плечевым ремнем | АСТЛ.944104.050-2 | Не более 20 шт. | При необходимости |
| Кабель пациента на 2 отведения | Покупное изделие | Не более 20 шт. | При необходимости |
| Кабель пациента на 3 отведения | Покупное изделие | Не более 20 шт. | При необходимости |
| Кабель пациента на 2 отведения с аускультативным датчиком | Покупное изделие | Не более 20 шт. | При необходимости |
| Кабель пациента на 3 отведения с аускультативным датчиком | Покупное изделие | Не более 20 шт. | При необходимости |
| Электроды ЭКГ одноразовые | Покупное изделие | Не более 10000 шт. | При необходимости |
| Манжета детская малая (12-16) | АСТЛ.944104.061 | Не более 20 шт. | При необходимости |
| Манжета детская средняя (16-24) | АСТЛ.944104.062 | Не более 20 шт. | При необходимости |
| Манжета взрослая малая (24-32) | АСТЛ.944104.063 | Не более 20 шт. | При необходимости |
| Манжета взрослая средняя (28-40) | АСТЛ.944104.064 | Не более 20 шт. | При необходимости |
| Манжета взрослая большая (32-42) | АСТЛ.944104.065 | Не более 20 шт. | При необходимости |
| Манжета взрослая сверхбольшая (38-50) | АСТЛ.944104.066 | Не более 20 шт. | При необходимости |
| Элемент питания типа АА на 1,2 В или 1,5 В | Покупное изделие | Не более 80 шт. | При необходимости |
| Зарядное устройство для элементов питания типа АА | Покупное изделие | Не более 5 шт. | При необходимости |
| Модуль Bluetooth | Покупное изделие | 1 шт. | При необходимости |
| Картридер для карты памяти microSD | Покупное изделие | 1 шт. | При необходимости |
| Карта памяти microSD | Покупное изделие | Не более 20 шт. | При необходимости |
| Электронный защитный ключ | АСТЛ.944104.080 | 1 шт. | При необходимости |
| Рабочая станция обработки данных (на базе ПК) | Покупное изделие | 1 шт. | При необходимости |
| Программное обеспечение «Cardio-DM3» | АСТЛ.944104.001ПО | 1 шт. | При необходимости |
| Руководство по эксплуатации (совмещенное с паспортом) | АСТЛ.944104.001РЭ (ПС) | 1 шт. | - |
приведены в п. 4.1 «Принцип действия комплекса» АСТЛ. 944104.001 РЭ (ПС) Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические условия;
ГОСТ 31515.3-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;
Технические условия ТУ 26.60.12-002-33453722-2021 в редакции извещения об изменении № 4 Комплекс суточного мониторирования АД КАРДИО-Астел.
