| Номер в госреестре | 92477-24 |
| Наименование СИ | Сканеры оптические трехмерные |
| Обозначение типа СИ | SmartScan-HE R12 |
| Изготовитель | Hexagon AICON ETALON GmbH, Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 24.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры оптические трехмерные SmartScan-HE R12 предназначены для измерений геометрических параметров поверхностей сложной формы.
Принцип действия сканера основан на проецировании структурированного света на сканируемый объект. Благодаря цифровым камерам происходит съемка объекта, таким образом, воссоздается объемная форма и получаются сканы, которые в дальнейшем обрабатываются и с помощью программного обеспечения происходит расчет геометрических параметров сложной формы.
Сканеры состоят из сенсора (проектор с двумя камерами), контроллера, кабелей, ПК и штатива. Сенсор системы закрепляется на штативе.
Сканеры оптические трехмерные SmartScan-HE R12 выпускаются со следующими измерительными зонами: SL-90, SL-200, SL-300, SL-500, M-350, M-450, M-750 и M-1000, отличающихся между собой диапазонами измерений и разрешением по осям. Один сканер может иметь в комплекте несколько измерительных зон.
Пломбирование корпуса сканеров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

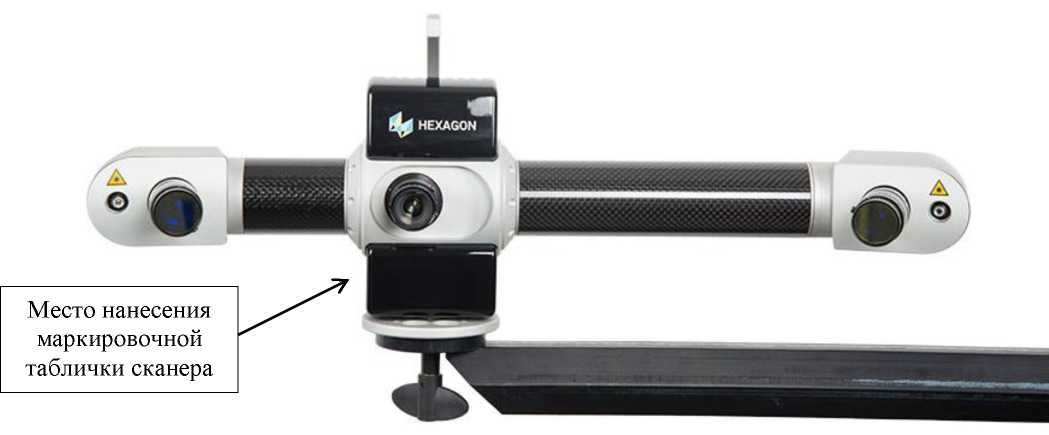

Общий вид сканеров приведен на рисунке 1. Заводской номер в виде буквенноцифрового обозначения, наносится типографским способом на маркировочную табличку в месте, указанном на рисунке 2.

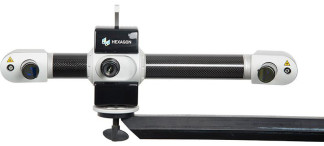

а) Сенсор с камерами
Кабель сенсора
USB кабель
Кабель питания

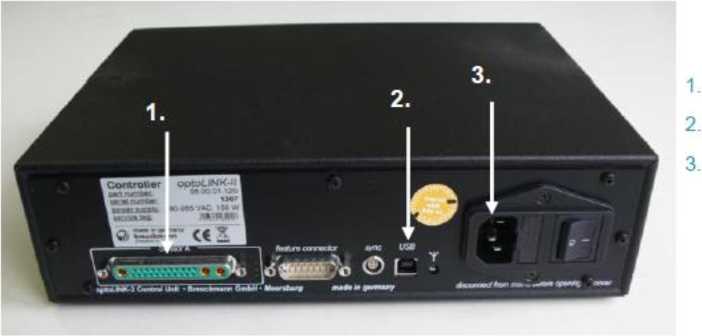

б) Контроллер OptoLink
Рисунок 1 - Общий вид сканеров оптических трехмерных SmartScan-HE R12
заводского номера сканера

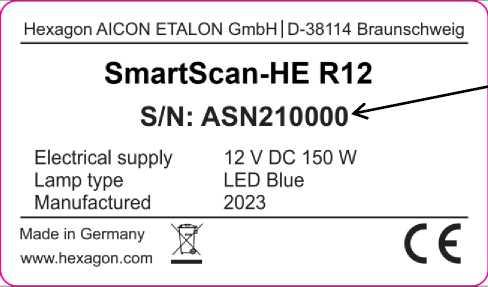

Рисунок 2 - Общий вид маркировочной таблички сканеров
Место нанесения
Программное обеспечение (далее - ПО) OptoCat представляет собой встроенное ПО для выполнения управление оптическими сканерами, производить их калибровку, для сбора, обработки и анализа измерительной информации.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» по Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OptoCat |
| Номер версии (идентификационный номер) ПО | не ниже 2020R3 |
| Цифровой идентификатор | _ |
Таблица 2 - Метрологические характеристики сканеров
| Измерительная зона | Диапазон измерений сканеров, мм | Пределы допускаемой абсолютной погрешности измерений длины, мкм | ||
| по оси X | по оси Y | по оси Z | ||
| SL-90 | 70 | 55 | 44 | ±6 |
| SL-200 | 145 | 105 | 90 | ±9 |
| SL-300 | 240 | 160 | 144 | ±12 |
| SL-500 | 420 | 325 | 250 | ±21 |
| M-350 | 285 | 205 | 180 | ±16 |
| M-450 | 380 | 275 | 240 | ±20 |
| M-750 | 590 | 435 | 370 | ±30 |
| M-1000 | 825 | 630 | 500 | ±44 |
Таблица 3 - Технические характеристики сканеров
| Измерительная зона | Разрешающая способность камер, пикселей | Расстояние до измеряемого объекта, мм | Расстояние между камерами, мм | Разрешение по осям X и Y, мкм |
| SL-90 | 4112x3008 | 500 | 260 | 17 |
| SL-200 | 500 | 260 | 35 | |
| SL-300 | 500 | 260 | 57 | |
| SL-500 | 500 | 260 | 102 | |
| M-350 | 1000 | 470 | 69 | |
| M-450 | 1000 | 470 | 92 | |
| M-750 | 1000 | 470 | 143 | |
| M-1000 | 1000 | 470 | 201 |
Таблица 4 - Габаритные размеры и масса сканеров
| Измерительная зона | Масса сенсорной головки, кг, не более | Габаритные размеры сенсорной головки, см, не более | ||
| длина | ширина | высота | ||
| SL-90, SL-200, SL-300 и SL-500 | 4 | 40 | 22 | 23 |
| M-350, M-450, M-750 и M-1000 | 61 | |||
Таблица 5 - Условия эксплуатация сканеров
| Нормальная область значений температур, C | от + 18 до +22 |
| Рабочая область значений температур, C | от +5 до +45 |
| Относительная влажность воздуха, без конденсата, %, не более | 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации сканера оптического трехмерного SmartScan-HE R12 типографским способом.
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Сканер оптический трехмерный SmartScan-HE R12 | - | 1 шт. |
| Кейс | - | 1 шт. |
| Калибровочная плита | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в Разделе 8 «Сканирование» документа «Сканеры оптические трехмерные SmartScan-HE R12. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
