| Номер в госреестре | 92478-24 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки и днища сферической формы.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 392-1 и 392-2 расположены по адресу: 150521, Ярославская область, Ярославский район, д. Бегоулево, ул. Балтийская, земельный участок 8, ЛПДС «Ярославль».
Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную на горловине.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Эскиз резервуаров представлен на рисунке 1.
Рисунок 1 - Эскиз резервуаров РГС-20

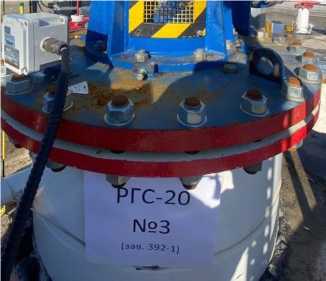

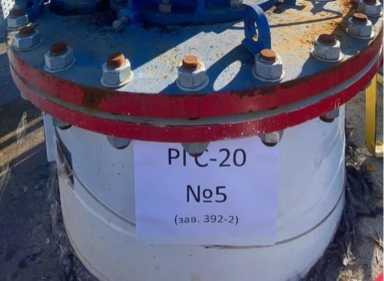

Фотографии мест нанесения заводских номеров резервуаров представлены на рисунке 2.
Рисунок 2 - Фотографии мест нанесения заводских номеров резервуаров РГС-20

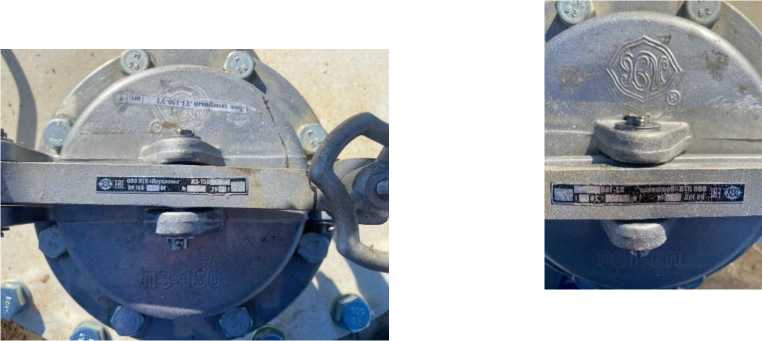

Фотографии замерных люков резервуаров представлены на рисунке 3.
Рисунок 3 - Фотографии замерных люков резервуаров РГС-20
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-20 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
