| Номер в госреестре | 92479-24 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | YICHUN HERMAN TRADE CO., LTD, YICHUN CITY, China |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Штангенциркули выпускаются в следующих модификациях:
ШЦ-I, ШЦ-II, ШЦ-III - с отсчетом по нониусу;
ШТ ЦК-I - с отсчетом по круговой шкале;
ШЦЦ-I, ШЦЦ-II, ШЦЦ-III - с цифровым отсчетным устройством.
Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ШЦ-I, ШЦК-I и ШЦЦ-I оснащаются глубиномером.
Принцип действия штангенциркулей модификаций ШЦ-I, ШЦ-II, ШЦ-III (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или скрепляться с нониусом при помощи винтов.
Принцип действия штангенциркулей модификаций ШЦК-I (с отсчётом по круговой шкале) и глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.
Принцип действия штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II, ШЦЦ-III (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули модификаций ШЦ-I, ШЦЦ-I и ШТ ЦК-I двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.
Штангенциркули двусторонние модификаций ШЦ-II, ТПТЦЦ-П без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.
Штангенциркули модификаций ШЦ-III, ШЦЦ-III односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
Штангенциркули с отсчетом по нониусу и ценой деления 0,1 мм имеют исполнения 1 или 2, отличающиеся погрешностью измерений.
Пример условного обозначения:
- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:
ШЦ-1-250-0,05
- для штангенциркулей модификации ШЦ-I с диапазоном измерений от 0 до 150 мм, значением отчета по нониусу 0,1 мм исполнения 1:
ШЦ-1-250-0,1-1
- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 200 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-П-200-0,05
- для штангенциркулей модификации ШЦ-III с диапазоном измерений от 0 до 400 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-Ш-400-0,05
- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:
ШЦК-1-300-0,01
- для штангенциркулей модификации ШЦЦ-I с диапазоном измерений от 0 до 150 мм с шагом дискретности 0,01 мм:
ШЦЦ-1-150-0,01
- для штангенциркулей модификации ШТ ЦТ Ц-II с диапазоном измерений от 0 до 400 мм с шагом дискретности 0,01 мм:
ШЦЦ-П-400-0,01
- для штангенциркулей модификации ШЦЦ-III с диапазоном измерений от 0 до 1000 мм с шагом дискретности 0,01 мм:
ШЦЦ-Ш-1000-0,01
По заказу потребителя, у штангенциркулей с отсчётом по нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.
Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр в виде лазерной гравировки. Общий вид и места нанесения заводского номера представлены на рисунке 10.
Нанесение знака поверки на средство измерений не предусмотрено.
Товарный знак изготовителя наносится на нерабочую лицевую поверхность штанги.
Пломбирование штангенциркулей не предусмотрено.
Общий вид штангенциркулей указан на рисунках 1-7.
Схемы обозначения губок штангенциркулей приведены на рисунке 11.
Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II и ШЦЦ-Ш приведены на рисунке 8.
Варианты исполнения штанги для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II и ШЦЦ-III приведены на рисунке 9.

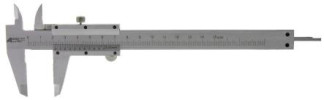

Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-I
Рисунок 2 - Общий вид штангенциркулей модификации ТТПЦ-П
Рисунок 3 - Общий вид штангенциркулей модификации ТТТЦ-Ш

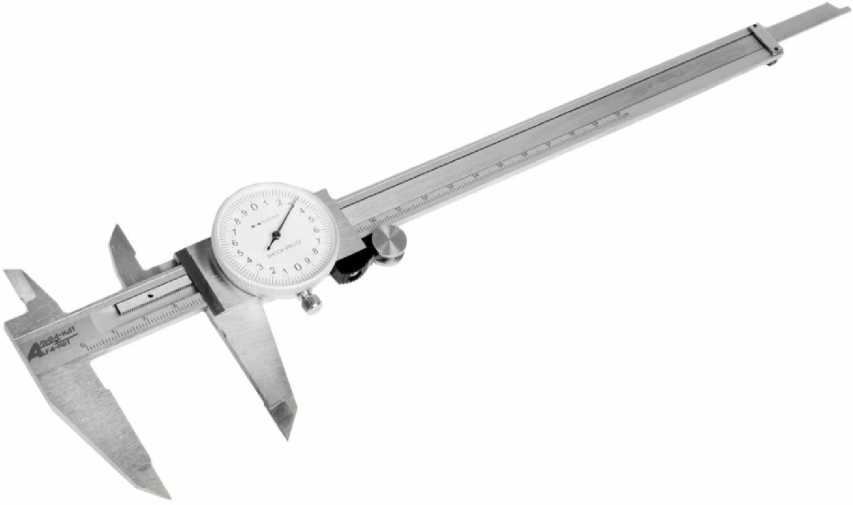

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-I
Рисунок 5 - Общий вид штангенциркулей модификации ШЦЦ-I
Рисунок 6 - Общий вид штангенциркулей модификации ТТТТЦЦ-II

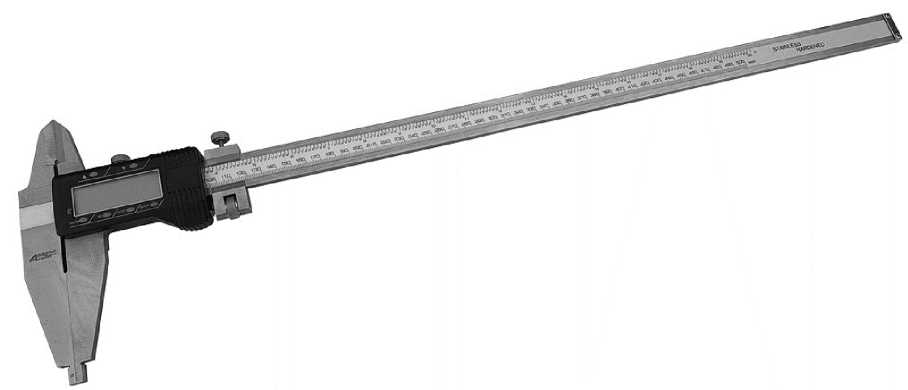

Рисунок 7 - Общий вид штангенциркулей модификации ШЦЦ-Ш

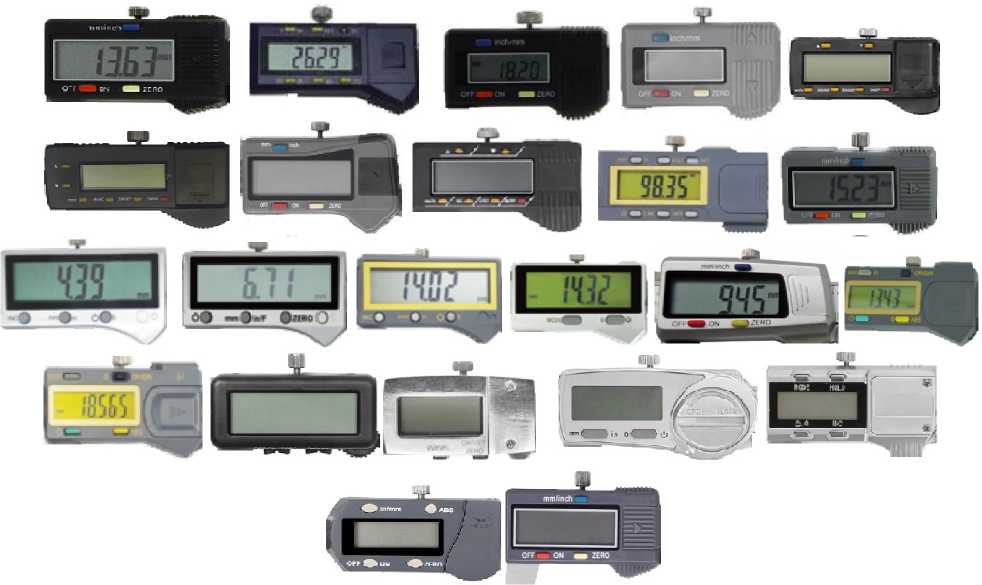

Рисунок 8 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-I, ТПТЩ-П, ШЦЦ-Ш

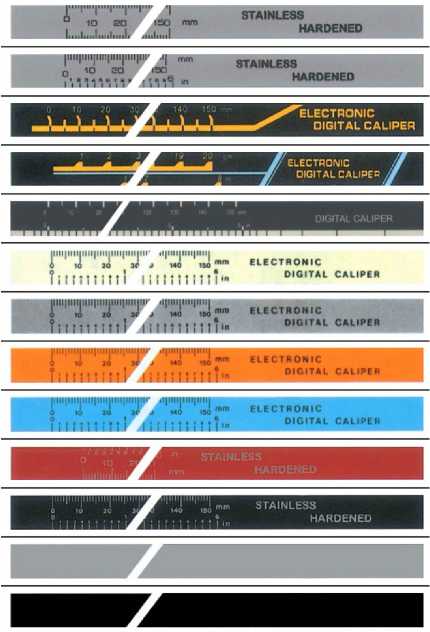

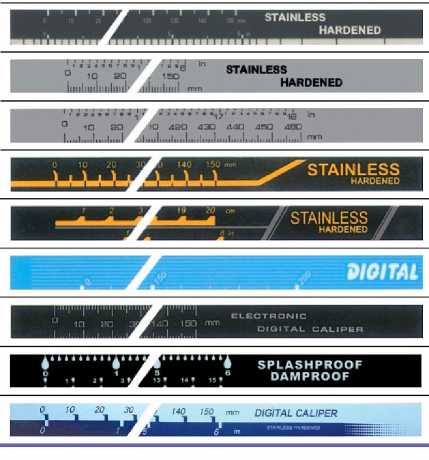

Рисунок 9 - Варианты исполнения штанги для штангенциркулей модификации ШЦЦ-I, ШЦЦ-
II, ШЦЦ-Ш
Место нанесения заводского номера

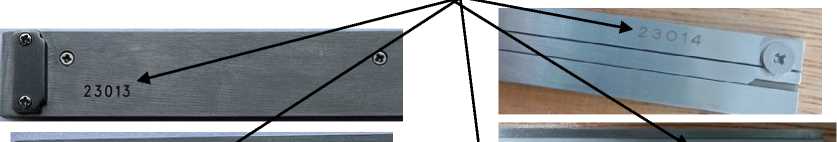

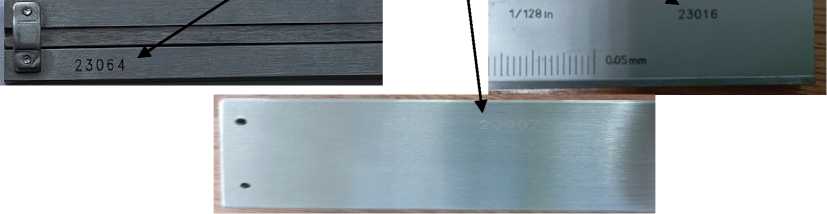

Рисунок 10 - Общий вид и место нанесения заводского номера на штангенциркули
а)
в)
Рисунок 11 - Схемы обозначения губок штангенциркулей модификаций: а) ШЦ-I, ШЦЦ-I, ШТ ЦК-I; б) ШЦ-II, ШЦЦ-II; в) ШЦ-III, ТПТЩ-ТЛ
Таблица 1 - Диапазоны измерений, значения отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства) и размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями штангенциркулей
| Модификация | Диапазон измерений наружных размеров, мм | Значение отсчета по нониусу(цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
| 1 | 2 | 3 | 4 |
| ШЦ-I | от 0 до 125 | 0,05 | - |
| от 0 до 125 | 0,1 | ||
| от 0 до 150 | 0,05 |
| 1 | 2 | 3 | 4 |
| ШЦ-I | от 0 до 150 | 0,1 | - |
| от 0 до 200 | 0,05 | ||
| от 0 до 200 | 0,1 | ||
| от 0 до 250 | 0,05 | ||
| от 0 до 250 | 0,1 | ||
| от 0 до 300 | 0,05 | ||
| от 0 до 300 | 0,1 | ||
| ШЦ-II | от 0 до 200 | 0,05 | 10 |
| от 0 до 200 | 0,1 | 10 | |
| от 0 до 250 | 0,05 | 10 | |
| от 0 до 250 | 0,1 | 10 | |
| от 0 до 300 | 0,05 | 10 | |
| от 0 до 300 | 0,1 | 10 | |
| от 0 до 400 | 0,05 | 10 / 20 | |
| от 0 до 400 | 0,1 | 10 / 20 | |
| от 0 до 500 | 0,05 | 10 / 20 | |
| от 0 до 500 | 0,1 | 10 / 20 | |
| от 0 до 630 | 0,05 | 10 / 20 | |
| от 0 до 630 | 0,1 | 10 / 20 | |
| от 0 до 800 | 0,05 | 10 / 20 | |
| от 0 до 800 | 0,1 | 10 / 20 | |
| от 0 до 1000 | 0,05 | 10 / 20 | |
| от 0 до 1000 | 0,1 | 10 / 20 | |
| от 0 до 1600 | 0,05 | 10 / 20 | |
| от 0 до 1600 | 0,1 | 10 / 20 | |
| ШЦ-III | от 0 до 400 | 0,05 | 10 / 20 |
| от 0 до 400 | 0,1 | 10 / 20 | |
| от 0 до 500 | 0,05 | 10 / 20 | |
| от 0 до 500 | 0,1 | 10 / 20 | |
| от 0 до 630 | 0,05 | 10 / 20 | |
| от 0 до 630 | 0,1 | 10 / 20 | |
| от 0 до 800 | 0,05 | 10 / 20 | |
| от 0 до 800 | 0,1 | 10 / 20 | |
| от 0 до 1000 | 0,05 | 10 / 20 | |
| от 0 до 1000 | 0,1 | 10 / 20 | |
| от 0 до 1600 | 0,05 | 10 / 20 | |
| от 0 до 1600 | 0,1 | 10 / 20 | |
| ШТ ЦК-I | от 0 до 150 | 0,01 | - |
| от 0 до 150 | 0,02 | ||
| от 0 до 150 | 0,05 | ||
| от 0 до 200 | 0,01 | ||
| от 0 до 200 | 0,02 | ||
| от 0 до 200 | 0,05 | ||
| от 0 до 300 | 0,01 | ||
| от 0 до 300 | 0,02 | ||
| от 0 до 300 | 0,05 |
| 1 | 2 | 3 | 4 |
| ШЦЦ-I | от 0 до 125 | 0,01 | - |
| от 0 до 150 | 0,01 | ||
| от 0 до 200 | 0,01 | ||
| от 0 до 250 | 0,01 | ||
| от 0 до 300 | 0,01 | ||
| ШЦЦ-II | от 0 до 200 | 0,01 | 10 |
| от 0 до 250 | 0,01 | 10 | |
| от 0 до 300 | 0,01 | 10 | |
| от 0 до 400 | 0,01 | 10 / 20 | |
| от 0 до 500 | 0,01 | 10 / 20 | |
| от 0 до 630 | 0,01 | 10 / 20 | |
| от 0 до 800 | 0,01 | 10 / 20 | |
| от 0 до 1000 | 0,01 | 10 / 20 | |
| от 0 до 1600 | 0,01 | 10 / 20 | |
| ШЦЦ-Ш | от 0 до 400 | 0,01 | 10 / 20 |
| от 0 до 500 | 0,01 | 10 / 20 | |
| от 0 до 630 | 0,01 | 10 / 20 | |
| от 0 до 800 | 0,01 | 10 / 20 | |
| от 0 до 1000 | 0,01 | 10 / 20 | |
| от 0 до 1600 | 0,01 | 10 / 20 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенциркулей
| Измеряемая длина, мм | Предел допускаемой абсолютной погрешности измерений, мм (±) | ||||||
| При значении отсчета по нониусу | С ценой деления круговой шкалы отчетного устройства | С шагом дискретности цифрового отсчетного устройства | |||||
| 0,05 | 0,1 для исполнения | 0,02 | 0,05 | 0,01 | 0,01 | ||
| 1 | 2 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| До 100 включ. | 0,05 | 0,05 | 0,10 | 0,03 | 0,04 | 0,08 | 0,03 |
| св. 100 до 200 включ. | 0,05 | 0,05 | 0,10 | 0,03 | 0,04 | 0,08 | 0,03 |
| св. 200 до 300 включ. | 0,05 | 0,05 | 0,10 | 0,04 | 0,04 | 0,08 | 0,04 |
| св. 300 до 400 включ | 0,05 | 0,10 | 0,10 | - | - | - | 0,04 |
| св. 400 до 600 включ. | 0,10 | 0,10 | - | - | - | - | 0,05 |
| св. 600 до 800 включ. | 0,10 | 0,10 | - | - | - | - | 0,06 |
| св. 800 до 1000 включ. | 0,10 | 0,10 | - | - | - | - | 0,07 |
| св. 1000 до 1100 включ. | 0,25 | 0,15 | - | - | - | - | 0,08 |
| св. 1100 до 1200 включ. | 0,25 | 0,16 | - | - | - | - | 0,09 |
| св. 1200 до 1300 включ. | 0,25 | 0,17 | - | - | - | - | 0,10 |
| св. 1300 до 1400 включ. | 0,25 | 0,18 | - | - | - | - | 0,12 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| св. 1400 до 1600 включ. | 0,25 | 0,19 | - | - | - | - | 0,15 |
| Примечания: 1. За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок. 2. Пределы допускаемой абсолютной погрешности штангенциркулей модификаций ШЦ-I, ШЦЦ-I, ШЦК-I при измерении глубины, равной 20 мм, не превышают значений, указанных в таблице 2. | |||||||
Таблица 3 - Вылет губок для измерения наружных и внутренних размеров
| Модификация (обозначение) | 1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм | 11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм | 12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм | 13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм | |
| не менее | не более | не менее | не менее | не менее | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ШЦ-1-125 | 35 | 50 | 15 | - | - |
| ШЦ-1-150 | 38 | 70 | 15 | - | - |
| ШЦ-1-200 | 48 | 70 | 16 | - | - |
| ШЦ-1-250 | 50 | 70 | 16 | - | - |
| ШЦ-1-300 | 50 | 70 | 16 | - | - |
| ШЦ-П-200 | 50 | 70 | - | 20 | 8 |
| ШЦ-П-250 | 60 | 75 | - | 25 | 10 |
| ШЦ-П-300 | 55 | 100 | - | 30 | 10 |
| ШЦ-П-400 | 60 | 160 | - | 35 | 10 |
| ШЦ-П-500 | 80 | 160 | - | 40 | 10 |
| ШЦ-П-630 | 80 | 200 | - | 40 | 10 |
| ШЦ-П-800 | 80 | 200 | - | 50 | 15 |
| ШЦ-П-1000 | 80 | 200 | - | 50 | 20 |
| ШЦ-П-1600 | 100 | 300 | - | 50 | 20 |
| ШЦ-Ш-400 | 80 | 160 | - | - | 10 |
| ШЦ-Ш-500 | 80 | 200 | - | - | 10 |
| ШЦ-Ш-630 | 80 | 200 | - | - | 10 |
| ШЦ-Ш-800 | 80 | 300 | - | - | 20 |
| ШЦ-Ш-1000 | 100 | 300 | - | - | 20 |
| ШЦ-Ш-1600 | 100 | 300 | - | - | 20 |
| ШЦК-1-150 | 48 | 70 | 16 | - | - |
| ШЦК-1-200 | 38 | 70 | 16 | - | - |
| ШЦК-1-300 | 50 | 70 | 16 | - | - |
| ШЦЦ-1-125 | 35 | 50 | 15 | - | - |
| ШЦЦ-1-150 | 38 | 70 | 15 | - | - |
| ШЦЦ-1-200 | 48 | 70 | 16 | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ШТЦТЦ-1-250 | 50 | 70 | 16 | - | - |
| ПЦЦ-1-300 | 55 | 100 | 16 | - | - |
| ШЦЦ-П-200 | 48 | 70 | 16 | - | - |
| ШЦЦ-11-250 | 50 | 70 | 16 | - | - |
| ТТТТЦЦ-П-300 | 55 | 100 | 16 | - | - |
| ШЦЦ-П-400 | 80 | 160 | - | 35 | 10 |
| ШЦЦ-П-500 | 80 | 160 | - | 40 | 10 |
| ТТТТЦЦ-П-630 | 80 | 200 | - | 40 | 10 |
| ШЦЦ-П-800 | 80 | 200 | - | 50 | 20 |
| ТТТТЦЦ-П-1000 | 80 | 200 | - | 50 | 20 |
| ТПТЩ-П-1600 | 100 | 300 | - | 50 | 20 |
| ШЦЦ-Ш-400 | 80 | 160 | - | - | 10 |
| ШЦЦ-Ш-500 | 80 | 200 | - | - | 10 |
| ШЦЦ-Ш-630 | 80 | 200 | - | - | 10 |
| ШЦЦ-Ш-800 | 80 | 300 | - | - | 20 |
| ШЦЦ-Ш-1000 | 100 | 300 | - | - | 20 |
| ШЦЦ-Ш-1600 | 100 | 300 | - | - | 20 |
Таблица 4 - Метрологические и технические характеристики, условия эксплуатации
| Наименование характеристики | Значение |
| Шероховатость измерительных поверхностей, Ra по ГОСТ 2789-73, не более, мкм: | |
| - плоских и цилиндрических измерительных поверхностей | 0,32 |
| - измерительных поверхностей кромочных губок | 0,63 |
| Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, не более, мм | 0,25 |
| Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок штангенциркулей, а также торца штанги штангенциркулей модификаций ТПЦ-Т, ШЦЦ-I, ШЦК-I, мм | 0,01 |
| Допускаемое отклонение от параллельности плоских измерительных поверхностей губок, мм, не более, для штангенциркулей: - при значении отсчета по нониусу, цене деления круговой шкалы и шаге дискретности не более 0,05 мм - со значением отсчёта по нониусу 0,1 мм | 0,02 0,03 |
| Допускаемое отклонение от параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ПЦ-ТТ, ПЦ- III и ТТТТЦЦ-П, 1111Ц1Ц-III мм, не более | 0,03 |
| Допускаемое отклонение от параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ПЦ-I, ПЦЦ-I, ТТПЦК-I, мм | 0,02 |
| Наименование характеристики | Значение |
| Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, ШЦЦ-I, ШЦК-I, установленных на размер 10 мм, мм | 10-0,03 10 + 0,07 |
| Ширина штрихов шкал штанги и нониуса, мм | от 0,08 до 0,20 |
| Степень защиты по ГОСТ 14254-96 для штангенциркулей модификации1): ШЦЦ-II, ШЦЦ-Ш, ШЦЦ-I | IP45 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, %, не более | от +15 до +25 80 |
| 1) Защита имеется только у штангенциркулей модификаций ШЦЦ-I, Ш с соответствующей маркировкой | ЦЦ-II, ШЦЦ-Ш |
Таблица 5 - Усилие перемещения
| Модификация (обозначение) | Усилие перемещения, Н, не более |
| ШЦ-1-125 | 15 |
| ШЦ-1-150 | 15 |
| ШЦ-1-200 | 20 |
| ШЦ-1-250 | 20 |
| ШЦ-1-300 | 20 |
| ШЦ-П-200 | 20 |
| ШЦ-П-250 | 20 |
| ШЦ-П-300 | 20 |
| ШЦ-П-400 | 20 |
| ШЦ-П-500 | 30 |
| ШЦ-П-630 | 30 |
| ШЦ-П-800 | 30 |
| ШЦ-П-1000 | 30 |
| ШЦ-П-1600 | 30 |
| ШЦ-Ш-400 | 20 |
| ШЦ-Ш-500 | 30 |
| ШЦ-Ш-630 | 30 |
| ШЦ-Ш-800 | 30 |
| ШЦ-Ш-1000 | 30 |
| ШЦ-Ш-1600 | 30 |
| ШТ ЦК-1-150 | 15 |
| ШТ ЦК-1-200 | 15 |
| ШТ ЦК-1-300 | 15 |
| ШЦЦ-1-125 | 15 |
| ШЦЦ-1-150 | 15 |
| ШЦЦ-1-200 | 15 |
| ШЦЦ-1-250 | 15 |
| ШЦЦ-1-300 | 15 |
| ШЦЦ-П-200 | 15 |
| ШЦЦ-П-250 | 15 |
| Модификация (обозначение) | Усилие перемещения, Н, не более |
| ТПТЦЦ-П-300 | 15 |
| ТПТЦЦ-П-400 | 20 |
| ШЦЦ-П-500 | 30 |
| ТПТЦЦ-П-630 | 30 |
| ШЦЦ-П-800 | 30 |
| ТПТЦЦ-П-1000 | 30 |
| ТПТЦЦ-П-1600 | 30 |
| ШЦЦ-Ш-400 | 20 |
| ПЦЦ-Ш-500 | 30 |
| ТПТЦЦ-Ш-630 | 30 |
| ТПТЦЦ-Ш-800 | 30 |
| ШЦЦ-Ш-1000 | 30 |
| ПЦЦ-Ш-1600 | 30 |
Таблица 6 - Габаритные размеры и масса штангенциркулей
| Модификация (обозначение) | Диапазон измерений, мм | Габаритные размеры (длинахширинахвысота), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| ПЦ-1-125 | от 0 до 125 | 240х85х10 | 0,12 |
| ПЦ-1-150 | от 0 до 150 | 240х85х10 | 0,15 |
| ПЦ-1-200 | от 0 до 200 | 300X100X10 | 0,20 |
| ПЦ-1-250 | от 0 до 250 | 420x100x10 | 0,40 |
| ПЦ-1-300 | от 0 до 300 | 420x120x10 | 0,40 |
| ПЦ-П-200 | от 0 до 200 | 350x120x10 | 0,40 |
| ПЦ-П-250 | от 0 до 250 | 400x120x10 | 0,40 |
| ПЦ-П-300 | от 0 до 300 | 450x120x10 | 0,40 |
| ПЦ-П-400 | от 0 до 400 | 700x200x14 | 1,3 |
| ПЦ-П-500 | от 0 до 500 | 700x200x14 | 1,3 |
| ПЦ-П-630 | от 0 до 630 | 800x200x14 | 1,5 |
| ПЦ-П-800 | от 0 до 800 | 1200x250x20 | 3,1 |
| ПЦ-П-1000 | от 0 до 1000 | 1300x250x20 | 3,5 |
| ПЦ-П-1600 | от 0 до 1600 | 2000x350x30 | 7,0 |
| ПЦ-Ш-400 | от 0 до 400 | 600x160x15 | 1,2 |
| ПЦ-Ш-500 | от 0 до 500 | 700x170x15 | 1,3 |
| ПЦ-Ш-630 | от 0 до 630 | 800x170x15 | 1,4 |
| ПЦ-Ш-800 | от 0 до 800 | 1100x200x20 | 3,0 |
| ПЦ-Ш-1000 | от 0 до 1000 | 1200x200x20 | 3,4 |
| ПЦ-Ш-1600 | от 0 до 1600 | 2000x300x30 | 7,0 |
| ПЦК-1-150 | от 0 до 150 | 250x90x20 | 0,25 |
| ПЦК-1-200 | от 0 до 200 | 300x100x20 | 0,3 |
| ТПТЦК-1-300 | от 0 до 300 | 450x150x30 | 0,45 |
| ТПТЦЦ-1-125 | от 0 до 125 | 220x100x20 | 0,19 |
| ТПТЦЦ-1-150 | от 0 до 150 | 250x100x20 | 0,19 |
| ТПТЦЦ-1-200 | от 0 до 200 | 300x100x20 | 0,3 |
| 1 | 2 | 3 | 4 |
| ШТЦТЦ-1-250 | от 0 до 250 | 350x120x20 | 0,35 |
| ШЦЦ-1-300 | от 0 до 300 | 450x150x25 | 0,35 |
| ШЦЦ-П-200 | от 0 до 200 | 300x100x20 | 0,3 |
| ШЦЦ-П-250 | от 0 до 250 | 350x120x20 | 0,35 |
| ШЦЦ-П-300 | от 0 до 300 | 450x150x25 | 0,35 |
| ШЦЦ-П-400 | от 0 до 400 | 600x200x25 | 1,2 |
| ШЦЦ-П-500 | от 0 до 500 | 700x200x25 | 1,3 |
| ШЦЦ-П-630 | от 0 до 630 | 850x200x25 | 2,8 |
| ШЦЦ-П-800 | от 0 до 800 | 1200x250x30 | 3,2 |
| ШЦЦ-П-1000 | от 0 до 1000 | 1300x250x30 | 3,8 |
| ШЦЦ-П-1600 | от 0 до 1600 | 2000x300x30 | 8,0 |
| ШЦЦ-Ш-400 | от 0 до 400 | 600x200x25 | 1,2 |
| ШЦЦ-Ш-500 | от 0 до 500 | 700x200x25 | 1,3 |
| ШЦЦ-Ш-630 | от 0 до 630 | 850x200x25 | 2,8 |
| ШЦЦ-Ш-800 | от 0 до 800 | 1200x250x30 | 3,2 |
| ШЦЦ-Ш-1000 | от 0 до 1000 | 1300x250x30 | 3,8 |
| ШЦЦ-Ш-1600 | от 0 до 1600 | 2000x300x30 | 8,0 |
наносится на титульный лист паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль | -1) | 1 шт. |
| Футляр | - | 1 шт. |
| Элемент питания2) | - | 1 шт. |
| Паспорт для модификаций: - ШЦ-I - ШЦ-II - ШЦ-Ш - ШЦК-I - ШЦЦ-I - ШЦЦ-II - ШЦЦ-Ш | «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-II» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦ-Ш» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦК-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦЦ-I» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦЦ-II» «Паспорт. 26.51.33.121-008-40323842-2017. Штангенциркуль модификации ШЦЦ-Ш» | 1 экз. 1) |
| 1) В соответствии с заказом 2) Только для штангенциркулей модификаций ШЦЦ-I, ШЦЦ-II, ШЦЦ-Ш | ||
приведены в разделе 2.2 «Описание изделия» паспортов «Паспорт. 26.51.33.121-008-40323842
2017. Штангенциркуль модификация ТТТЦ-I, «Паспорт. 26.51.33.121-008-40323842-2017.
| Штангенциркуль | модификация | ШЦ-II | «Паспорт. | 26.51.33.121-008-40323842-2017. |
| Штангенциркуль | модификация | ШЦ-III, | «Паспорт. | 26.51.33.121-008-40323842-2017. |
| Штангенциркуль | модификация | ШЦК-I, | «Паспорт. | 26.51.33.121-008-40323842-2017. |
| Штангенциркуль | модификация | ШЦЦ-I, | «Паспорт. | 26.51.33.121-008-40323842-2017. |
| Штангенциркуль | модификация | ТПТЦЦ-П, | «Паспорт. | 26.51.33.121-008-40323842-2017. |
Штангенциркуль модификация ШЦЦ-Ш.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Штангенциркули».
| Зарегистрировано поверок | 196 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
