Устройства детектирования УДАБ-03П, 9248-12

Назначение

Устройства детектирования УДАБ-03П (далее - УДА) предназначены для измерения объемной активности аэрозолей бета-активных радионуклидов.

Описание

Принцип действия и метод измерения УДА основан на отборе проб (прокачивании с помощью внешних устройств контролируемого воздуха, через фильтрующую ленту, установленную в блоке детектирования) и регистрации активности проб (преобразовании радиоактивного излучения проб в электрические импульсы).

УДА имеет два измерительных канала с блоками детектирования БДМБ-03Р, которые используются для измерений в совмещенном и размещенном режимах.

Регистрация активности проб производится по бета-излучению нуклида стронций-90 + иттрий-90, как в процессе отбора (совмещенный режим измерения), так и после окончания отбора пробы и автоматического вывода ее из зоны отбора (размещенный режим измерения).

Конструктивно УДА состоит из следующих частей:

-блок детектирования БДАБ- 15П,

-блок аналоговой обработки сигналов БОА-18П,

-каплеотбойник ЖШ2.968.089,

Блок детектирования БДАБ- 15П представляет собой корпус с двумя откидными герметичными крышками, внутри которого размещена панель, на которой размещены: лентопротяжный механизм, блоки детектирования БДМБ-03Р.

Блок БОА-18П представляет собой корпус с герметичной крышкой внутри которого размещены электронные узлы усиления и обработки импульсных сигналов, узлы питания всего УДА.

Общий вид блоков УДА и расположение мест для нанесения оттисков клейм поверителя показаны на рисунках 1 и 2

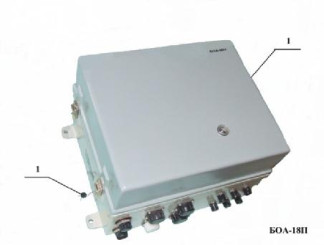

1 - Пломбы с оттиском клейма поверителя Рисунок 1 - Общий вид блока БОА-18П

Пломбы с оттиском клейма поверителя Рисунок 1 - Общий вид блока БДАБ-15П

Технические характеристики

Метрологические и технические характеристики УДАБ-03П приведены ниже. Таблица 1._

Присоединительные размеры соединительных элементов:

-для каплеотбойника - входной штуцер с условным проходом Бу = 20 мм, выходной

штуцер и тройник ЖШ6.453.258 с уловным проходом Бу = 15 мм;

-для БДАБ-15П - штуцеры с условным проходом Dy = 15 мм.

Вид регистрируемого излучения............................................................бета

Чувствительность по твердому источнику 3С0-214:

-совмещенный режим...........................................................0,3 ± 0,075

-размещенный режим...............................................................0,4 ± 0,1

Уровень собственного фона в каждом канале, с-1, не более...............................0,5

Энергетическая зависимость:

-кобальт-60

совмещенный режим...............................................................0,25 ± 0,063

размещенный режим.......................................................0,35 ± 0,088

-таллий-204

совмещенный режим...........................................................0,4 ± 0,10

размещенный режим.........................................................0,5 ± 0,125

-стронций-90 + иттрий-90

совмещенный режим...............................................................0,45 ± 0,113

размещенный режим..........................................................0,6 ± 0,15

Диапазон энергий регистрируемых нуклидов бета-излучения, фДж :

-совмещенный и размещенный режимы.................................от 48 до 360

Пределы допускаемой основной относительной погрешности при измерении твердого источника бета-излучения, %, не более:

-совмещенный и размещенный режимы............................................± 25

Диапазон измерений объемной активности нуклидов, Бк/м :

-совмещенный режим:

нижний предел, не более............................................................3,0

верхний предел, не менее...........................................................10

-размещенный режим:

нижний предел, не более........................................................5 10-2

верхний предел, не менее..........................................................10

Нелинейность преобразования информации, %, не более..............................± 15

Пределы допускаемой основной относительной погрешности измерения объемной активности, %, не более:

-совмещенный и размещенный режимы...........................................± 50

Значения средних частот следования импульсов на выходах каналов, с-1:

-совмещенный и размещенный режимы.........................................1 - 105

Контроль работоспособности по светоизлучающим диодам:

-совмещенный режим...................................................обеспечивается

-размещенный режим.......................................................обеспечивается

Потребляемая мощность, В А, не более....................................................180,0

Возможность перемотки при местном и

дистанционном управлении....................................................обеспечивается

Время перемотки одного кадра, с, не более...................................................45

Напряжение сигнализации об окончании ленты, В,:

-верхний уровень:

совмещенный режим и размещенный режимы, не менее....................5,0

-нижний уровень:

совмещенный режим и размещенный режимы, не более....................0,5

Перепад давления, кПа, не более:

-между входным и выходным штуцерами БДА...................................3,0

-между входным и выходным штуцерами фильтра..............................0,7

Допустимый подсос воздуха, %, не более....................................................5,0

Время установления рабочего режима, ч, не более........................................2,0

Нестабильность при непрерывной работе 24 часа, %, не более:

-совмещенный и размещенный режимы, не более.............................± 5,0

Параметры выходных сигналов:

-совмещенный и размещенный режимы:

полярность.............................................................положительная

амплитуда, В, не менее..............................................................6,0

длительность, мкс...............................................................1,6 - 2,5

Защита от поражения человека электрическим током соответствует требованиям класса I ГОСТ 12.2.007.0-75, при этом:

-    электрическая изоляция выдерживает напряжение 1500 В,

-    сопротивление изоляции, МОм, не менее.....................................20,0

-    сопротивление защитного заземления, Ом, не более........................0,1

Допустимая длина соединительного кабеля, м, не менее..........................100,0

при этом параметры выходного сигнала:

-совмещенный и размещенный режимы:

полярность.............................................................положительная

амплитуда, В, не менее.............................................................6,0

длительность, мкс............................................................1,6 - 2,5

Пределы допускаемой дополнительной относительной погрешности при воздействии внешнего гамма-фона:

-совмещенный и размещенный режимы, %, не более........................± 25

Водозащищенность, при этом отклонение частоты на выхода каналов

-совмещенный и размещенный режимы, %, не более........................± 15

Формирование сигнала отказа в БОА-18П.................................обеспечивается

Наработка на отказ на каждый измерительный канал, ч, не менее...............20000

Назначенный срок службы, лет, не менее.....................................................6

Условия эксплуатации:

-    температура окружающего воздуха от + 5о С до + 50о С,

-    относительная влажность до 95 % при температуре + 30о С,

-    атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта ЖШ1.289.084 ПС типографским способом и на изделие методом фотохимии на табличку.

Комплектность

В комплект поставки УДАБ-03П входят:

-    блок детектирования БДАБ-15П ЖШ2.328.478-01, шт........................................................1

-    блок обработки аналоговый БОА-18П ЖШ3.050.086, шт....................................................1

-    каплеотбойник ЖШ2.968.089, шт...........................................................................................1

-    комплект монтажных частей ЖШ4.075.255, шт....................................................................1

-    ведомость эксплуатационных документов ЖШ1.289.081 ЭД, шт.......................................1

Примечание: устройства задания объемного расхода и продолжительности отбора проб в комплект поставки УДАБ-03П не входят.

Поверка

осуществляется по документу ЖШ1.289.080 ПС «Устройство детектирования УДАБ-03П. Паспорт», раздел 13 (Методы и средства поверки), утвержденному ГЦИ СИ ФГУ «Ставропольский ЦСМ» в 2004 г.

Перечень основного оборудования, необходимого для поверки УДАБ-03П:

-    секундомер СОПпр-2а-3,

-    прибор пересчетный ПСО2-4,

-    ротаметры РМ-063 ГУЗ, РМ-2,5 ГУЗ,

2    3 1

-    источники бета-излучения площадью 1 см и внешним излучением около 8 10 с" с радионуклидами кобальт-60 и таллий-204,

-    источники бета-излучения стронций-90+иттрий-90 типа 1С0-214 и 3С0-214.

Нормативные и технические документы, устанавливающие требования к устройствам детектирования УДАБ-03П

Устройства детектирования УДА. Технические условия ЖШ1.289.080 ТУ,

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»,

ГОСТ 27452-87 «Аппаратура контроля радиационной безопасности на атомных станциях. Общие технические требования».

Сведения о методах измерений

Методы измерения - прямой и косвенный, приведены в паспорте ЖШ1.289.080 ПС

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды и выполнении работ по обеспечению безопасных условий и охраны труда.
