| Номер в госреестре | 92480-24 |
| Наименование СИ | Приборы оптические координатно-измерительные бесконтактные |
| Обозначение типа СИ | AM.TECH LaserSCAN |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Проецируемые с помощью лазерных излучателей линии в виде сетки формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
Приборы выпускаются в следующих модификациях: AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17, AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42, отличающихся некоторыми метрологическими и техническими характеристиками.
Модификации AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II проецируют линии инфракрасного и синего диапазонов спектра. У модификации AM.TECH LaserSCAN KSCAN MAGIC количество синих линий 11x11, у модификации AM.TECH LaserSCAN KSCAN MAGIC II количество линий 17*17. Данные модификации имеют встроенную систему фотограмметрии.
Модификации AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42 проецируют линии синего диапазона спектра. У модификации AM.TECH LaserSCAN SIMSCAN 22 - 7*7 линий, у модификации AM.TECH LaserSCAN SIMSCAN 30 - 11*11 линий, у модификации AM.TECH LaserSCAN SIMSCAN 42 -17*17 линий.
Модификации AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 проецируют линии синего диапазона спектра. У модификации AM.TECH LaserSCAN AXE B11 количество линий 11*11, у модификации AM.TECH LaserSCAN AXE B17 количество линий 17*17. Данные модификации имеют встроенную систему фотограмметрии.
Для увеличения диапазона и повышения точности измерений модификациями AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, регистрационный номер 77510-20 (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования. И после обработки с помощью программного обеспечения она загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

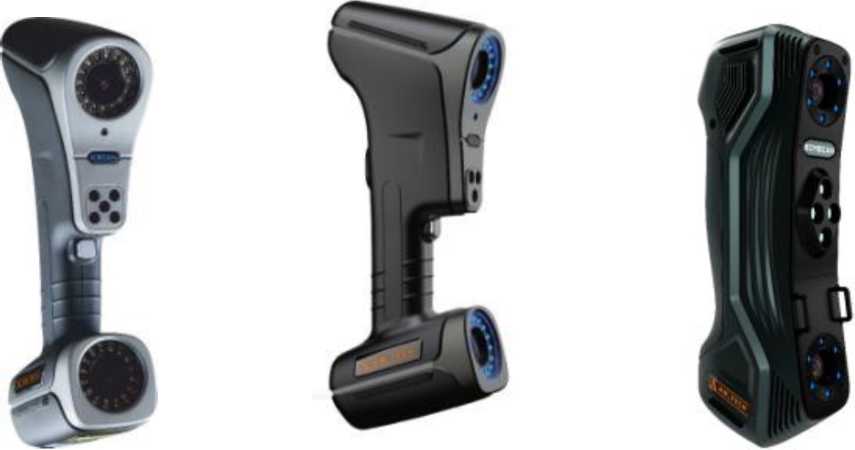

Общий вид приборов приведён на рисунке 1.
а) б) в)
Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций:
а) AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II;
б) AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 в) AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42
Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.
Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования
а)

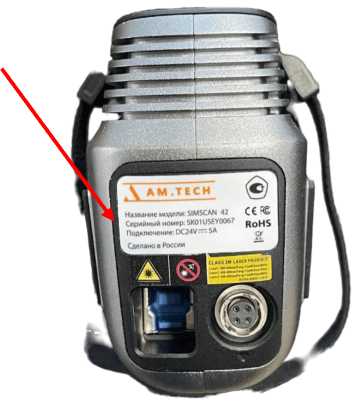

Место нанесения маркировочной наклейки с заводским номером средства измерений
б)
Рисунок 3 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций: а) AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17; б) AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN
SIMSCAN 42
Приборы работают под управлением программного обеспечения (далее - ПО) «ScanViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ScanViewer |
| Номер версии (идентификационный номер ПО) | не ниже 6.3.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | AM.TECH LaserSCAN | |||
| KSCAN | AXE | SIMSCAN | ||
| MAGIC MAGIC II | B11 | B17 | 22 30 42 | |
| Диапазон измерений геометрических размеров объектов, мм | от 10 до 5000 | |||
| Диапазон измерений геометрических размеров объектов при проведении комбинированных измерений совместно со встроенной системой фотограмметрии или с устройством MSCAN, мм | от 10 до 10000 | |||
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95): | ||||
| - измерений геометрических размеров объектов при проведении измерений в режиме синих линий, мм | ±(0,015+0,030-L) | ±(0,020+ 0,035Ъ) | ±(0,020+ 0,030Ъ) | ±(0,015+0,030-L) |
| - измерений геометрических размеров объектов при проведении измерений в режиме инфракрасных линий, мм | ±(0,015+0,030-L) | - | - | - |
| - измерений геометрических размеров объектов при проведении комбинированных измерений совместно со встроенной системой фотограмметрии, мм | ±(0,015+0,025-L) | ±(0,020+ 0,030Ъ) | ±(0,020+ 0,025-L) | - |
| - измерений геометрических размеров объектов при проведении комбинированных измерений совместно с устройством MSCAN, мм | ±(0,015+0,012-L) | ±(0,020+0,012-L) | ±(0,015+0,012-L) | |
| где L - длина объекта в метрах | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | AM.TECH LaserSCAN | ||
| KSCAN | AXE | SIMSCAN | |
| MAGIC MAGIC II | B11 B17 | 22 30 42 | |
| Габаритные размеры (Д*Ш*В), мм, не более | 325x133x84 | 203x80x44 | |
| Масса, кг, не более | 1,35 | 0,57 | |
| Напряжение питания от источника постоянного тока, В | 24 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 | ||
наносится типографским способом на маркировочную табличку и титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор оптический координатно-измерительный бесконтактный (модификация в соответствии с заказом потребителя) | AM.TECH LaserSCAN | 1 шт. |
| Калибровочная пластина | - | 1 шт. |
| Масштабная линейка для системы фотограмметрии | - | 2 шт. |
| Комплект рефлекторных меток | - | 1 шт. |
| Комплект кодированных меток* | - | 1 шт. |
| Соединительный кабель передачи данных USB 3.0 | - | 1 шт. |
| Блок питания постоянного тока с комплектом кабелей | - | 1 шт. |
| USB накопитель с ПО | - | 1 шт. |
| Электронный ключ запуска ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Кейс для транспортировки | - | 1 шт. |
| * Только для модификаций AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 | ||
приведены в разделах 4 «Основная рабочая процедура» документов «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;
ТУ 26.20.16.155-1-03459526-2023 Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN. Технические условия.
