| Номер в госреестре | 92482-24 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | ВИС ПРО 10.1 |
| Изготовитель | Акционерное общество "Интек" (АО "Интек"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные ВИС ПРО 10.1 (далее по тексту - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении обследований объектов и деталей.
Принцип действия видеоэндоскопов основан на стереоскопическом способе измерения расстояний. Способ заключается в съёмке объектов с помощью двух камер, расположенных на конце дистального зонда на одной линии на известном расстоянии друг от друга. На полученных изображениях (от обеих камер) оператор выделяет тождественные точки объекта измерения, после чего рассчитываются координаты выбранных точек в пространстве с применением специального программного обеспечения (далее - ПО). Измерения осуществляются на основе полученных координат.
Видеоэндоскопы состоят из электронного блока с дисплеем (планшета) с функциональными кнопками, сменных зондов прямого и бокового обзора. В головной части каждого зонда также располагается трёхуровневый (имеет три уровня яркости) осветитель для подсветки зоны наблюдения. Рабочая часть зонда может иметь различную длину: 1,5; 2,0; 3,0; 4,0; 5,0 м.
Общий вид видеоэндоскопов представлен на рисунках 1 - 2.
Заводской номер видеоэндоскопов наносится на боковую часть зонда наклейкой в виде цифрового обозначения. Место нанесения заводского номера представлено на рисунке 3.
Пломбирование видеоэндоскопов не предусмотрено. Нанесение знака поверки на видеоэндоскопы не предусмотрено.

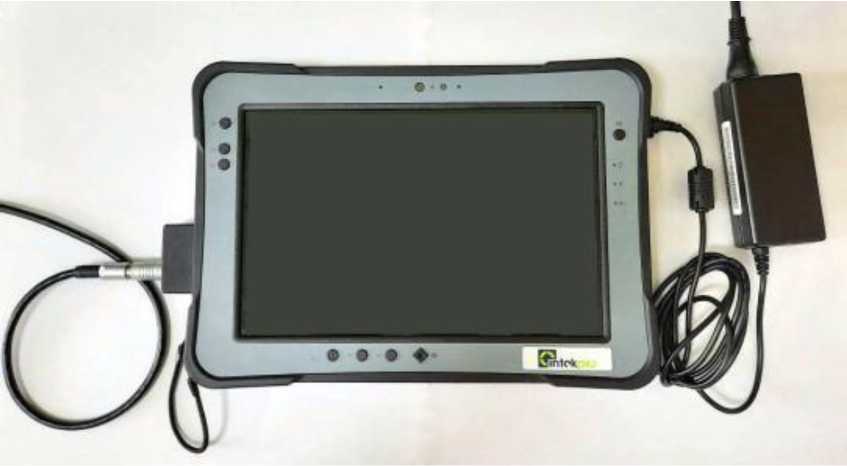

Рисунок 1 - Внешний вид электронного блока с дисплеем (планшет)

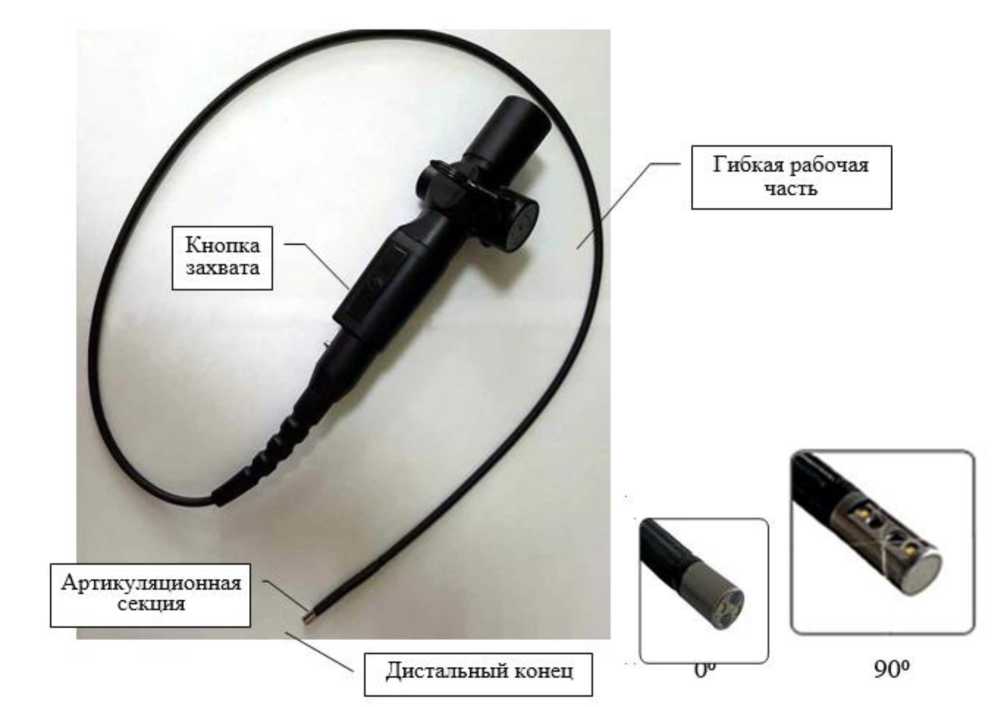

Рисунок 2 - Общий вид сменных зондов прямого и бокового обзора

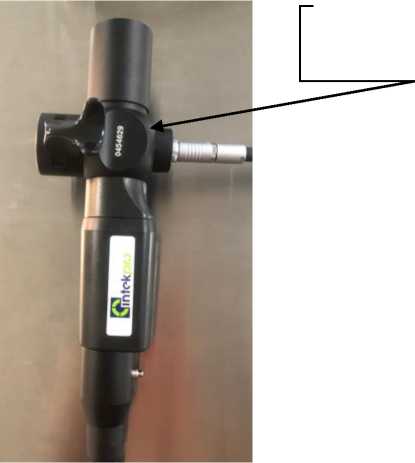

Место нанесение заводского номера
Рисунок 3 - Общий вид зонда с указанием места нанесения заводского номера
Видеоэндоскопы имеют встроенное программное обеспечение (ПО) iX3D, обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные программного обеспечения прессов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iX3D |
| Номер версии (идентификационный номер) ПО, не ниже | 1.3.0.1 |
| Цифровой идентификатор ПО | 75b25ff7 |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов в плоскости изображения, мм | от 0,5 до 30,0 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров дефектов в плоскости изображения при температуре окружающей среды (20 ±5) °С, мм | ±0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания электронного блока с дисплеем (планшета): - напряжение питания постоянного тока, В | 19 |
| Длина сменного зонда1), м | 1,50±0,05; 2,00±0,05; 3,00±0,05; 4,00±0,05; 5,00±0,05 |
| Диаметр сменного зонда1), мм, не более | 4,0; 6,0 |
| Габаритные размеры (ШхДхВ) электронного блока (планшета), мм, не более | 300x200x25 |
| Масса, кг, не более: - при длине сменного зонда 1,5 м - при длине сменного зонда 2,0 м - при длине сменного зонда 3,0 м - при длине сменного зонда 4,0 м - при длине сменного зонда 5,0 м | 1,7 1,8 1,9 2,0 2,1 |
| Масса электронного блока (планшета), кг, не более | 1,4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -15 до +65 95 |
| 1) - по заказу потребителя; фактическое значение указывается в паспорте | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Видеоэндоскоп измерительный | ВИС ПРО 10.1 | 1 шт. |
| Сменный зонд прямого обзора | СМИ46-200 | 1 шт. |
| Сменный зонд бокового обзора | СМИ4690-200 | 1 шт. |
| Блок питания от сети 220 В / 50 Гц | - | 1 шт. |
| Соединительный кабель 8 pin Fischer | - | 1 шт. |
| Ударопрочный кейс | - | 1 шт. |
| Руководство по эксплуатации | РБПС.201219.004 РЭ | 1 шт. |
| Примечание - в комплект поставки должен входить хотя бы 1 зонд | ||
приведены в разделе 1.6 «Описание работы ВИС» документа «Видеоэндоскопы измерительные ВИС ПРО 10.1. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140—9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
РБПС.201219.004 ТУ Видеоэндоскопы измерительные ВИС ПРО 10.1. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
