| Номер в госреестре | 92483-24 |
| Наименование СИ | Уровнемеры магнитные |
| Обозначение типа СИ | UHZ |
| Изготовитель | "Changzhou Tianli Intelligent Control Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитные UHZ (далее - уровнемеры) предназначены для контактного измерения уровня жидкостей и/или уровня раздела жидкостей.
Принцип действия основан на измерении перемещения поплавка (шара) в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом или шара с магнитом, жёстко прикреплённого к поплавку. Магнитное поле поплавка или шара бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный и наоборот при понижении уровня.
Конструктивно уровнемер состоит из поплавка, измерительной трубы, индикатора уровня и дополнительного датчика уровня.
Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и отображать уровень для прямого считывания на месте.
Уровнемеры имеют модификации: UHZ-1CS, UHZ-2CS и UHZ-3CS. Модификация UHZ-2CS может обеспечивать непрерывную сигнализацию о высоком и низком уровнях жидкости (реле), UHZ-3CS дополнительно оснащена датчиком уровня (который устанавливается внутри измерительной трубы) для преобразования измеренного уровня в токовый сигнал (4 - 20) мА и вывода информации на дисплей (при наличии).

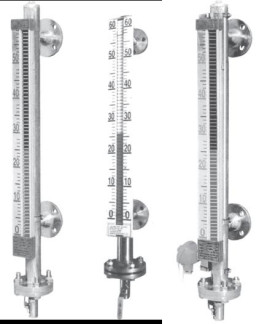

Общий вид уровнемеров представлен на рисунке 1.
Знак поверки на средство измерений не наносится.
Заводской номер из 8 арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпусе уровнемера. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 1
Пример маркировочной таблички приведён на рисунке 2.

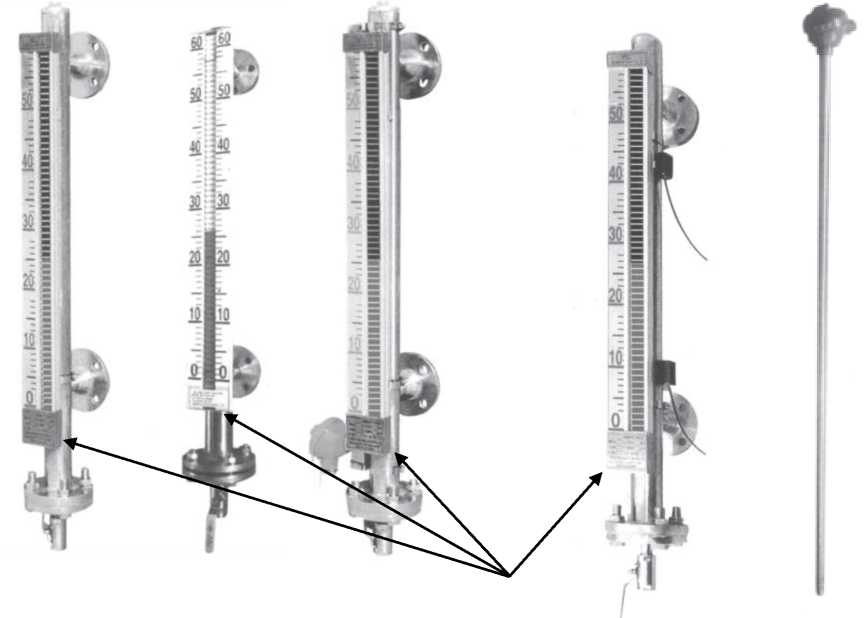

а) UHZ-1CS
б) UHZ-2CS
в) UHZ-3CS
(с дополнительным датчиком уровня)
Рисунок 1 - Внешний вид уровнемеров и указание мест нанесения заводского номера и знака утверждения типа
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) уровнемера (только для модификации UHZ-3CS) является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения её на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HART |
| Номер версии (идентификационный номер) ПО | 2.х |
| Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений уровня жидкости, мм | от 200 до 12000 |
| Пределы допускаемой приведённой погрешности от диапазона измерений уровня, %: - для диапазона до 1000 мм - для диапазона св. 1000 мм | ±1,5 ±1,0 (но не более 10 мм) |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Давление измеряемой среды, МПа | 1,6; 2,5; 4,0; 6,3; 10; 16; 25 |
| Диапазон температур измеряемой среды, °С | от 0 до +360 |
| Плотность измеряемой среды, кг/м3 | от 400 до 2000 |
| Динамическая вязкость измеряемой среды, Па^с, не более | 0,4 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +85 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер магнитный | UHZ | 1 шт. |
| Руководство по эксплуатации* | UHZ-000^ | 1 экз. |
| Паспорт | UHZ-0001nC | 1 экз. |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 1 руководства по эксплуатации UHZ-0001РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «Changzhou Tianli Intelligent Control Co., Ltd», КНР.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
