| Номер в госреестре | 92487-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LB6-35 |
| Изготовитель | "Shandong Taikai Instrument Transformer Go., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LB6-35 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ) и других электроустановках. Являются маслонаполненными, однофазными, выполнены в виде опорной конструкции.
В верхней части трансформатора тока установлен герметичный сильфон, к которому прикреплен индикатор уровня масла. Сверху сильфон закрыт защитным кожухом из нержавеющей стали. В кожухе имеется смотровое окошко с указателем нижнего и верхнего предела уровня масла в трансформаторе для его контроля при изменении температуры окружающей среды. В нижней части бака установлен дренажный клапан, необходимый для слива, заполнения и снятия проб масла. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Для вторичных выводов блока трансформатора в конструкции предусмотрена герметичная клеммная коробка.
Основание трансформатора имеет элементы крепления трансформатора на месте эксплуатации.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом трафаретной печати.
Нанесение знака поверки на трансформаторы не предусмотрено. Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

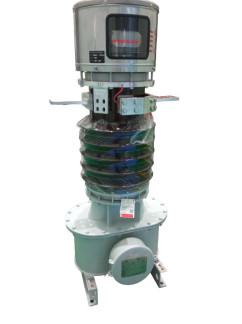

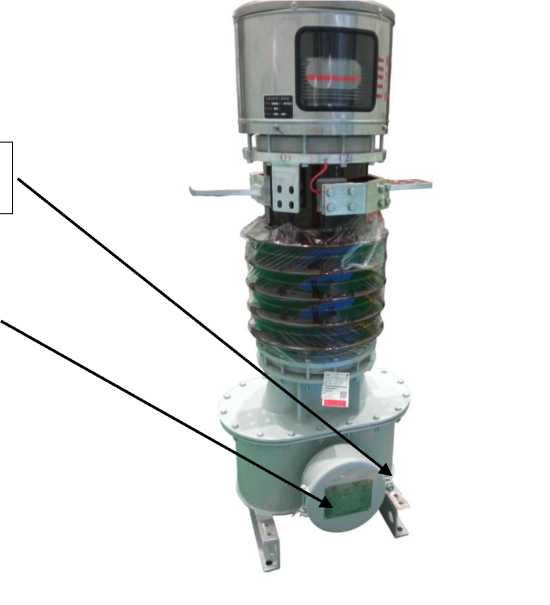

Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформатора тока LB6-35 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный первичный ток 11ном, А | от 15 до 2000 |
| Номинальный вторичный ток Ьном, А | 1; 5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 20, 30 |
| Класс точности обмоток по ГОСТ 7746-2015 | 0,2S; 0,5S; 0,2; 0,5; 5P, 10P |
| Класс точности обмоток по ГОСТ Р МЭК 61869-2-2015 | 5PR, 10PR |
| Номинальная предельная кратность вторичной обмотки для защиты Кном | 20 |
| Номинальный коэффициент безопасности Кбном | 5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 360 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 665х579х1695 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % | от -50 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | LB6-35 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
