| Номер в госреестре | 92488-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LRBT-40 |
| Изготовитель | "Shandong Taikai Instrument Transformer Go., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LRBT-40,5 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока по принципу конструкции - встроенные. Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, изготовленный из ленточной электротехнической стали. Первичной обмоткой трансформаторов служит токоведущий стержень, проходящий по оси трансформатора. Трансформаторы предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (далее -КРУЭ). Основная высоковольтная изоляция трансформаторов обеспечивается установкой в КРУЭ.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом трафаретной печати.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством. Пломбирование трансформаторов не предусмотрено. После установки в КРУЭ производится пломбирование крышки контактной коробки КРУЭ,

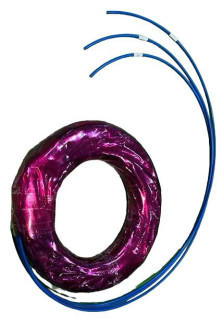

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформатора тока LRBT-40,5 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный первичный ток 11ном, А | от 300 до 3000 |
| Номинальный вторичный ток Ъном, А | 1, 5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 30 |
| Класс точности вторичной обмотки по ГОСТ 7746-2015 | 0,2S; 0,5S; 0,2; 0,5; 5P, 10P |
| Класс точности вторичной обмотки по ГОСТ Р МЭК 61869-2-2015 | 5PR, 10PR |
| Номинальная предельная кратность вторичной обмотки для защиты Кном | 10 или 20 |
| Номинальный коэффициент безопасности Кбном | 5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 80 |
| Габаритные размеры (Внешний диаметрхвнутренний диаметрхвысота), мм, не более | 340x190x165 |
| Условия эксплуатации: - температура окружающей среды, ◦С - относительная влажность при комнатной температуре, % | от -50 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | LRBT-40,5 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
