| Номер в госреестре | 92497-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-35D1 |
| Изготовитель | JIANGSU COSINE ELECTRIC CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9-35D1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до пяти вторичных обмоток.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
Нанесение знака поверки на трансформатор не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на табличку в месте, указанном на рисунке 2.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения серийного номера представлены на рисунках 1 и 2.

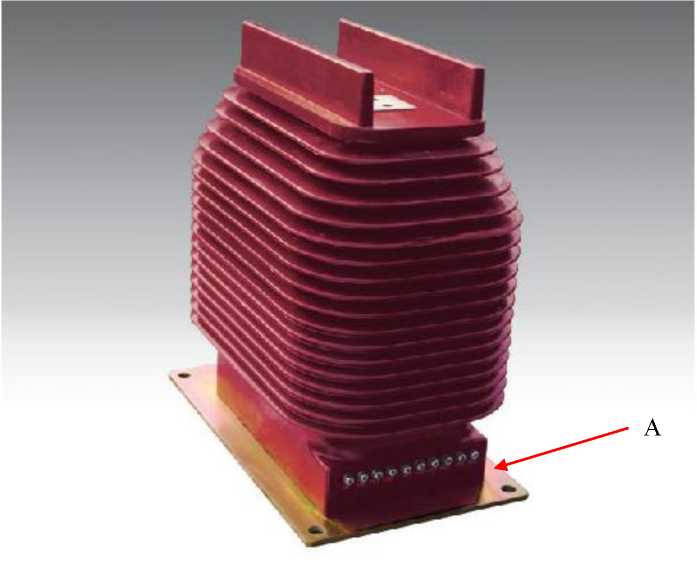

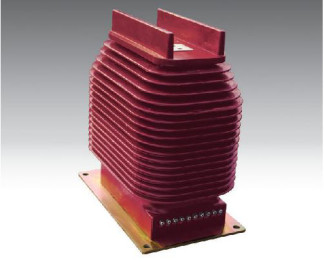

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)

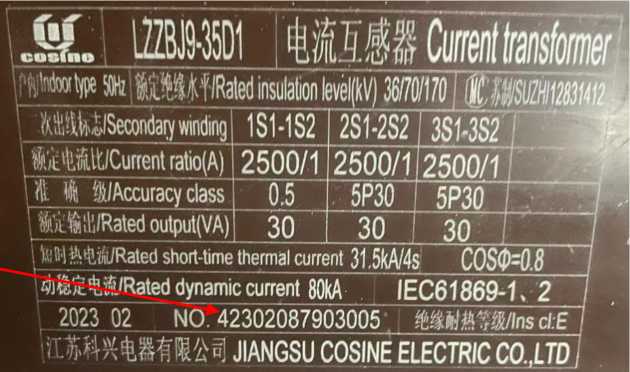

Рисунок 2 - Обозначение места нанесения серийного номера (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора Uhom, кВ | 35 |
| Номинальный первичный ток Iihom по ГОСТ 7746-2015, А | от 20 до 4000 |
| Номинальный вторичный ток I2hom, А | 1 или 5 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2; 0,2S; 0,5; 0,5S; 1 |
| Класс точности обмоток для защиты по ГОСТ 7746-2015 | 5Р; 10Р |
| Номинальная вторичная нагрузка с cosф2 = 0,8 по ГОСТ 7746-2015, ВА | от 5 до 30 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 5 до 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Габаритные размеры трансформатора (высота х ширина х длина), мм, не более | 518 х 302 х 492 |
| Масса, кг, не более | 120 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор тока | LZZBJ9-35D1 | 1 |
| Паспорт | 1 |
Приведены в разделе 1 «Общие сведения» документа «Трансформатор тока LZZBJ9-35D1. Паспорт».
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
| Зарегистрировано поверок | 58 |
| Поверителей | 1 |
| Актуальность данных | 26.09.2024 |
