| Номер в госреестре | 92499-24 |
| Наименование СИ | Измерители мощности ультразвукового излучения |
| Обозначение типа СИ | ИМУИ |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мощности ультразвукового излучения ИМУИ (далее - измерители) предназначены для измерения мощности ультразвукового излучения, генерируемого излучателями поршневого или фокусирующего типа, максимальный размер (диаметр) рабочей поверхности которых не превышает 60 мм, в виде коллимированного, сфокусированного или несколько расходящегося пучка ультразвуковой энергии в воде.
В основу работы измерителя положен метод измерения полной мощности ультразвукового пучка, основанный на уравновешивании радиационного давления ультразвуковой волны на поглощающую мишень. Оказываемое давление на мишень приводит к изменению ее веса, что фиксируют электронные весы. Применяется компоновка В с поглощающей мишенью согласно ГОСТ Р МЭК 61161-2019 «ГСИ. Мощность ультразвука в жидкостях. Общие требования к выполнению измерений методом уравновешивания радиационной силы».
Измеритель состоит из весового модуля аналитических весов, запрессованных в металлический корпус. На верхнюю поверхность металлического корпуса установлен измерительный бак из прозрачного органического стекла, что позволяет производить визуальный контроль поверхности излучателя и мишени в подводном пространстве на наличие пузырей воздуха. Излучаемая преобразователем ультразвуковая энергия проходит через воду и поглощается мишенью измерителя, оказывая давление нее, которое фиксируется весовым модулем. Поглощающая мишень жестко соединена с измерительным механизмом весов. Изменение веса мишени под действием ультразвукового излучения прямо пропорционально измеряемой мощности. Конструкция измерителей исключает возможность воздействия на измерительный механизм весов иных структурных элементов (измерительного резервуара с водой, узла крепления преобразователя и т.д.), кроме узла крепления поглощающей мишени.
Нанесение знака поверки на измеритель не предусмотрено.
Идентификационные данные измерителя (наименование, заводской номер в виде цифрового обозначения и год производства) наносятся на переднюю панель методом гравирования.

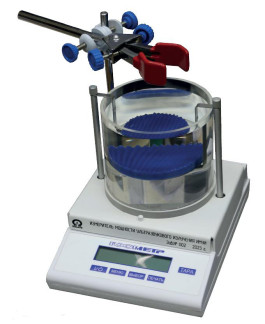

Общий вид измерителя представлен на рисунке 1. Место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа показаны на рисунке 2.
Место нанесения идентификационных данных
Рисунок 1 - Общий вид измерителя
Место пломбирования
Место нанесения знака утверждения типа
Рисунок 2 - Боковая сторона измерителя с наклейкой пломбирования
В измерителях, используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении весов. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик
Идентификационные данные (признаки) ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение характеристики |
| Номер версии (идентификационный номер) ПО | 3.41 |
| *Номер версии (идентификационный номер) ПО не ниже указанного | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мощности, Вт | от 0,05 до 15 |
| Частотный диапазон измерений мощности, МГ ц | от 0,8 до 15 |
| Пределы допускаемой относительной погрешности измерений мощности, %: - в диапазоне от 50 до 99 мВт - в диапазоне от 100 мВт до 15 Вт | ± 0,05 ■ Р + 7 .100*? Р ’ ±10 |
| *где Р - измеренная мощность в мВт | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время измерения, с, не более | 5 |
| Время установления рабочего режима (прогрева), мин, не более | 5 |
| Потребляемая мощность, В^А, не более | 10 |
| Параметры питающей сети переменного тока: | |
| - напряжение, В | 220 ± 22 |
| - частота, Гц | 50 ± 0,5 |
| Габаритные размеры измерителя в собранном состоянии мм, не более | |
| - длина | 260 |
| - ширина | 200 |
| - высота | 300 |
| Габаритные размеры кейса для переноски, мм, не более | |
| - длина | 550 |
| - ширина | 450 |
| - высота | 220 |
| Масса измерителя в собранном состоянии, кг, не более | 8 |
| Масса измерителя с принадлежностями в кейсе для переноски, кг, не более | 15 |
| Наименование характеристики | Значение |
| Время непрерывной работы, ч, не менее | 6 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от +17 до +27 от 30 до 80 |
| Климатические условия транспортировки и хранения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от -5 до +40 до 80 |
| Назначенный срок службы, лет, не менее | 10 |
| Среднее время наработки до отказа, ч, не менее | 4000 |
наносится на титульный лист руководства по эксплуатации МФРН.404169.001 РЭ и на табличку с маркировкой, закрепляемую на корпусе измерителя методом наклейки.
Таблица 4 - Комплектность измерителя
| Наименование | Обозначение | Кол-во |
| Измеритель ИМУИ | МФРН.404169.001 | 1 шт. |
| Упаковка | МФРН.404915.001 | 1 шт. |
| Комплект принадлежностей: | 1 шт. | |
| Гиря 1 г в футляре | 1 шт. | |
| Держатель для фиксации принадлежностей | 1 шт. | |
| Лапка для штатива универсальная | 1 шт. | |
| Комплект эксплуатационной документации: | 1 шт. | |
| Руководство по эксплуатации | МФРН.404169.001 РЭ | 1 экз. |
| Паспорт | МФРН.404169.001 ПС | 1 экз. |
| Методика поверки | 1 экз. |
приведены в разделе 8.3 «Измерения мощности ультразвукового излучения» документа МФРН.404169.001 РЭ «Измерители мощности ультразвукового излучения ИМУИ. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2358 «Об утверждении государственной поверочной схемы для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 20 МГц»;
МФРН.404169.001 ТУ Измерители мощности ультразвукового излучения ИМУИ.
Технические условия.
