| Номер в госреестре | 92501-24 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | АЦ |
| Изготовитель | "MAN Nutzfahrzeuge AG", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна АЦ (далее - АЦ) предназначена для измерений объема нефти и нефтепродуктов.
Принцип действия АЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
АЦ состоит из алюминиевой сварной цистерны постоянного сечения эллиптической формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на шасси в виде буквенноцифрового обозначения ударным методом.

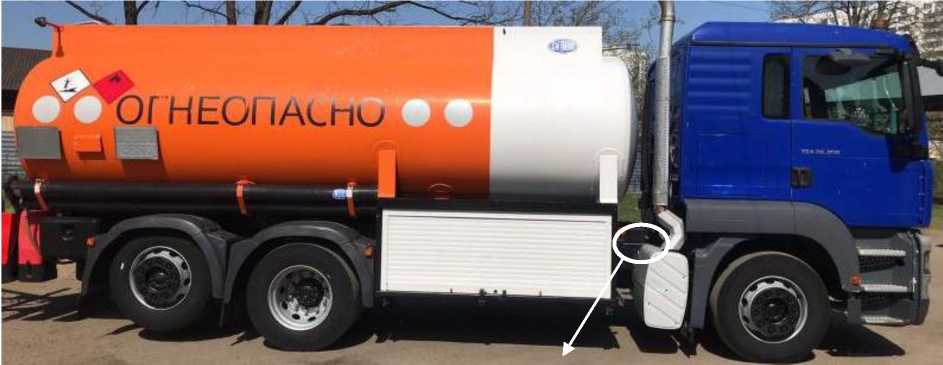

Общий вид АЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид автоцистерны АЦ и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

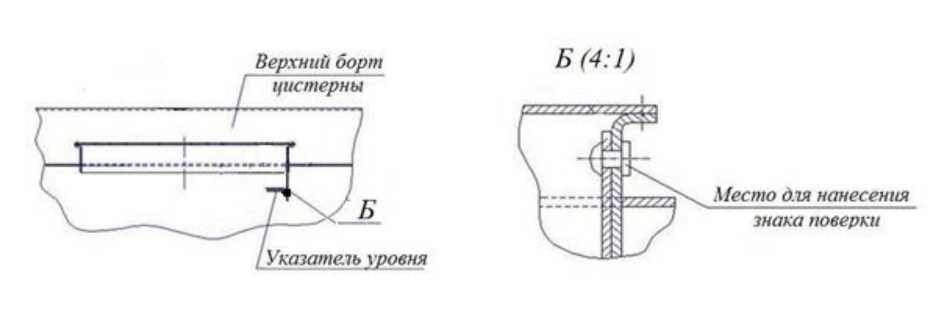

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 17000 |
| Действительная вместимость 1 -й секции, дм3 | 5000 |
| Действительная вместимость 2-й секции, дм3 | 5000 |
| Действительная вместимость 3-й секции, дм3 | 7045 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 10000 |
| Длина, мм, не более | 9500 |
| Высота, мм, не более | 3550 |
| Ширина, мм, не более | 2550 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Автоцистерна зав. № WMAHV1ZZ69W129952 | АЦ | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 шт. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
