Полуприцепы-цистерны HUNERT 836, 92503-24

Назначение

Полуприцепы-цистерны HUNERT 836 (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.

Описание

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские номера нанесены на цистерну в виде цифровых обозначений ударным методом.

О бщий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Место нанесения заводского номера

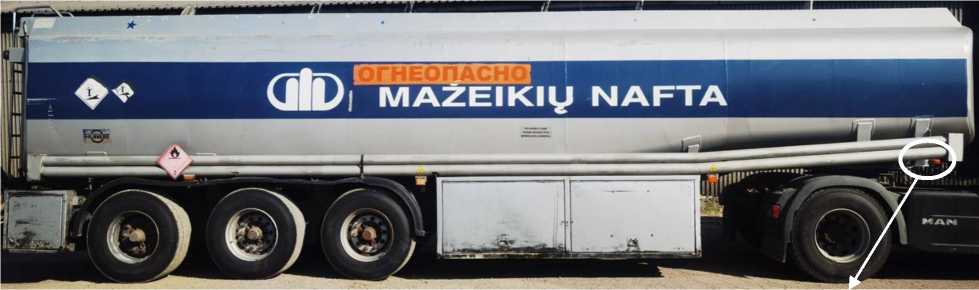

Рисунок 1 - Общий вид полуприцепов-цистерн HUNERT 836 и место нанесения заводского номера

Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунках 2 и 3.

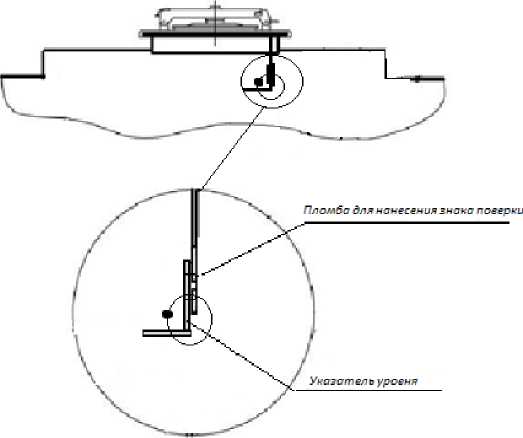

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепа-цистерны HUNERT 836 зав. №№ 83628, 83631

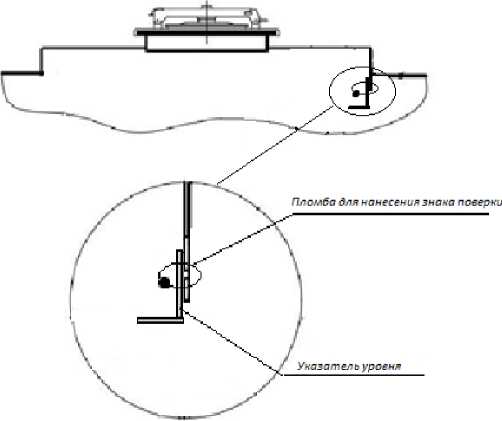

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки для полуприцепа-цистерны HUNERT 836 зав. № 83630

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
