| Номер в госреестре | 92504-24 |
| Наименование СИ | Анализаторы вибрационных процессов |
| Обозначение типа СИ | ViB |
| Изготовитель | Общество с ограниченной ответственностью Производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр"), Пермский край, д. Ванюки |
| Год регистрации | 2024 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрационных процессов ViB (далее - анализаторы), предназначены для измерения среднеквадратического значения (далее - СКЗ) виброскорости.
Принцип действия анализаторов основан на преобразовании вибрации контролируемого агрегата в электрический сигнал и дальнейшей его обработке.
Анализаторы конструктивно состоят из измерительного блока, встроенного акселерометра, модуля передачи сигнала по сети Bluetooth и аккумулятора, расположенных в едином корпусе. В зависимости от модификации в состав анализатора может входить внешний акселерометр.
Анализаторы вибрационных процессов ViB выпускаются в трех модификациях: ViB-1, ViB-2 и ViB-4, различающихся наличием разъемов для подключения внешних акселерометров и лазерного отметчика фазы (в состав не входит). Модификации ViB-2 и ViB-4 имеют разъем для подключения отметчика фазы, модификация ViB-4 имеет дополнительные разъемы для подключения двух внешних акселерометров VS-2.
Анализаторы позволяют осуществлять спектральный анализ и хранить полученную информацию. Питание анализаторов осуществляется от встроенного аккумулятора.

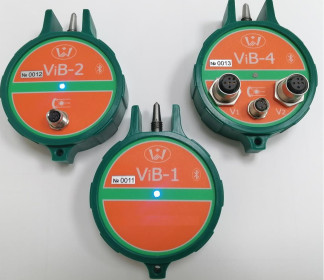

Общий вид анализаторов вибрационных процессов ViB приведён на рисунке 1, общий вид внешнего акселерометра VS-2 приведён на рисунке 2.
Заводской номер анализатора в виде цифрового обозначения наносится на корпус анализатора, заводской номер акселерометра VS-2 наносится на корпус акселерометра.
Опломбирование от несанкционированного доступа анализаторов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

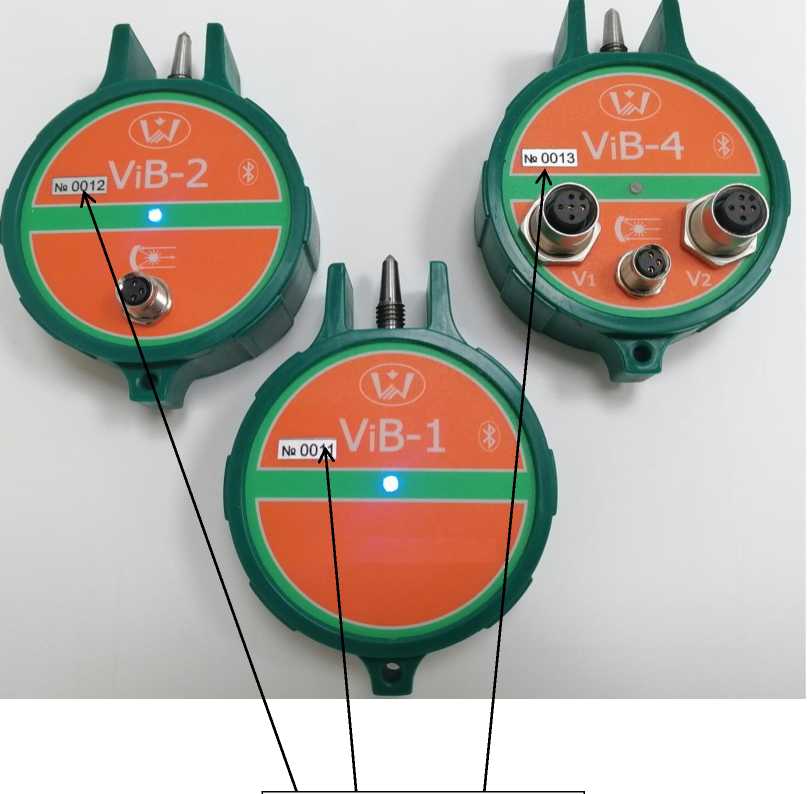

Место нанесения заводского номера
Рисунок 1 - Общий вид анализаторов вибрационных процессов ViB

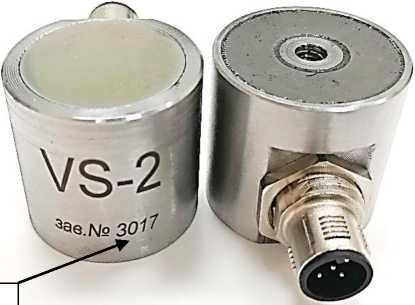

Место нанесения заводского номера
Рисунок 2 - Общий вид внешнего акселерометра VS-2
Анализаторы вибрационных процессов ViB имеют встроенное и внешне программное обеспечение (далее - ПО).
Встроенное ПО загружается в микропроцессор анализатора и предназначено для обработки измерительной информации, передачи результатов измерений, а также для обеспечения управления процессом передачи данных по цифровому каналу связи. Метрологически значимая часть ПО является неизменной и несчитываемой, доступ к ПО у пользователя отсутствует.
Внешнее ПО, не являющееся метрологически значимым, устанавливается на планшет (телефон) и предназначено для вывода результатов измерений.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | vib.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.05 |
| Цифровой идентификатор ПО | отсутствует |
| Внешнее ПО | |
| Идентификационное наименование ПО | ViB |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений СКЗ виброскорости, мм/с | от 1 до 100 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 79,6 Гц, %: - в диапазоне измерений от 1 до 5 мм/с включ. - в диапазоне измерений св. 5 до 20 мм/с включ. - в диапазоне измерений св. 20 до 100 мм/с | ±15 ±5 ±10 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более: - св. 30 до 600 Гц включ. - от 10 до 30 Гц включ. и св. 600 до 1000 Гц | ±10 ±30 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, в долях от пределов допускаемой основной относительной погрешности | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: диапазон рабочих температур, °С | от -40 до +70 |
| Габаритные размеры, мм, не более: - анализатор (длинах ширинах высота) - внешний акселерометр VS-2 (диаметр х высотах ширина) | 225х85х35 033х32х47 |
| Масса, кг, не более: - анализатор - внешний акселерометр VS-2 | 0,6 0,2 |
наносится на титульные листы руководства по эксплуатации и формуляр типографским способом или методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор вибрационных процессов | ViB-1/ ViB-2/ ViB-4 | 1 шт. |
| Формуляр | ВЦ.402213.025 ФО | 1 экз. |
| Руководство по эксплуатации | ВЦ.402213.025-01 РЭ ВЦ.402213.025-02 РЭ ВЦ.402213.025-04 РЭ | 1 экз. |
| Внешний акселерометр | VS-2 | 2 шт. |
| Дополнительные принадлежности* | 1 компл. | |
| * состав в зависимости от заказа | ||
приведены в руководствах по эксплуатации ВЦ.402213.025-01 РЭ «Анализатор вибрационных процессов ViB-1», ВЦ.402213.025-02 РЭ «Анализатор вибрационных процессов ViB-2», ВЦ.402213.025-04 РЭ «Анализатор вибрационных процессов ViB-4», разделы 8 «Управление анализатором» и 9 «Работа с анализатором».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ ВЦ.402213.025. «Анализатор вибрационных процессов ViB. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
