| Номер в госреестре | 92512-24 |
| Наименование СИ | Манометры грузопоршневые |
| Обозначение типа СИ | МП-4000 |
| Изготовитель | Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 01.07.2029 |
| МПИ (интервал между поверками) | 2 года - для классов точности 0,01, 0,02 и 0,025; 3 года - для класса точности 0,05 |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры грузопоршневые МП-4000 (далее - манометры) предназначены для воспроизведения и точного измерения избыточного давления в жидких средах.
Манометры могут применяться в качестве рабочих эталонов 1-го, 2-го и 3-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. №2653.
Принцип действия манометров основан на принципе неуплотнённого поршня и заключается в уравновешивании измеряемого давления, действующего на нижний торец поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
Конструктивно манометры состоят из измерительной поршневой системы (ИПС), устройства создания давления (УСД) и комплекта грузов. Корпуса ИПС изготовлены из специальной стали. На ИПС имеется присоединительная резьба М30х2.
Нанесение знака поверки на средства измерений не предусмотрено. Пломбирование манометров не предусмотрено. Общий вид средств измерений представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами механической или лазерной гравировки на грузоприемном устройстве и на грузах, лазерной гравировки на цилиндре (из состава ИПС) и наклейки на УСД, указанных на рисунке 2.

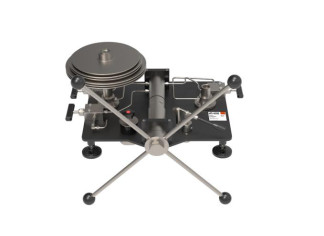

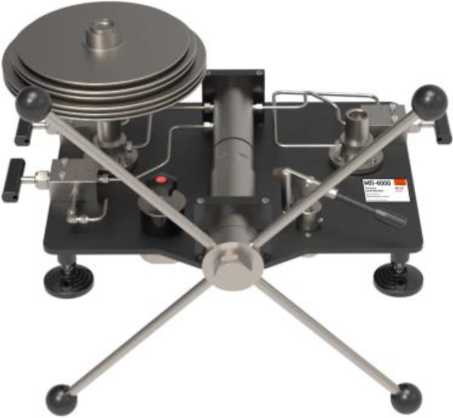

Рисунок 1 - Общий вид Манометра
Б)
Г)
Рисунок 2 - Места нанесения заводского номера: А) ИПС; Б) УСД; В) Цилиндр ИПС; Г) Груз.
В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (кгс/см2, бар) | от 5 до 400 (от 50 до 4000) |
| Пределы допускаемой относительной погрешности измерений избыточного давления, % 1) - класс точности2) 0,01 - класс точности 0,02 - класс точности 0,025 - класс точности 0,05 | ±0,01 ±0,02 ±0,025 ±0,05 |
| Скорость опускания поршня, мм/мин, не более | 1,5 |
| Продолжительность свободного вращения поршня, мин, не менее | 6 |
| Порог реагирования, Па, не более - класс точности 0,01 - класс точности 0,02 - класс точности 0,025 - класс точности 0,05 | Рмакс -0,1-0,01/100 Рмакс -0,1-0,02/100 Рмакс -0,1-0,025/100 Рмакс -0,1-0,05/100 |
| Номинальное значение эффективной площади ИПС3), см2 | 0,02 |
| Предельное отклонение от номинального значения эффективной площади ИПС, % | ±1,5 |
| 1) В диапазоне измерений св. 0,1- Рмакс до Рмакс погрешность нормируется в % от измеряемой величины; в диапазоне измерений от Рмин до 0,1- Рмакс (включительно) погрешность нормируется в % от 0,1- Рмакс (где Рмакс — верхний предел диапазона измерений; Рмин - нижний предел диапазона измерений). 2) Данные класса точности нормированы только в технической документации фирмы-изготовителя и приведены в паспорте 3) ИПС - измерительная поршневая система | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | Масло специальное |
| Рабочие условия применения: | |
| температура окружающей среды, °С | |
| -класс точности 0,01 | от +18 до +22 |
| -класс точности 0,02 | от +15 до +25 |
| -класс точности 0,025 | от +15 до +25 |
| -класс точности 0,05 | от +15 до +25 |
| Относительная влажность воздуха, % | до 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры (без комплекта грузов), мм, не более | |
| - длина | 575 |
| - ширина | 585 |
| - высота | 240 |
| Масса (без комплекта специальных грузов), кг, не более | 40 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометр грузопоршневой в составе: Измерительная поршневая система (ИПС) Устройство создания давления (УСД) Комплект специальных грузов 1) | МП-4000 | 1 шт. |
| Методика поверки | 1 шт. | |
| Руководство по эксплуатации | АП.068.000.000 РЭ | 1 экз. |
| Паспорт | АП.068.001.000 ПС | 1 экз. |
| 1) Комплект специальных грузов должен соответствовать Паспорту АП.068.001.000 ПС | ||
приведены в разделе 2 «Использование по назначению» документа АП.068.000.000 РЭ «Манометры грузопоршневые МП-4000. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления в диапазоне до 4000 МПа»;
ТУ 26.51.52-020-91357274-2022 «Манометры грузопоршневые МП-4000. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
