| Номер в госреестре | 92513-24 |
| Наименование СИ | Диоптриметры медицинские автоматические |
| Обозначение типа СИ | CADUCEUS LENSES |
| Изготовитель | Общество с ограниченной ответственностью "ВестМедГрупп" (ООО "ВестМедГрупп"), Московская область, г. Дубна |
| Год регистрации | 2024 |
| Срок свидетельства | 01.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Диоптриметры медицинские автоматические CADUCEUS LENSES (далее -диоптриметры) предназначены для измерений вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.
Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенного программного обеспечения. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.
Конструктивно диоптриметры представляют собой компактный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:
- жидкокристаллический (сенсорный) цветной монитор, на котором отражается вся информация о проводимых измерениях;
- панель управления на мониторе или под монитором, предназначенная для настройки диоптриметра и изменения режимов работы;
- печатающее устройство, предназначенное для вывода результатов измерений на бумажный носитель;
- держатель линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на упоре для линз (крышке объектива);
- маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе.
Диоптриметры выпускаются в исполнениях CADUCEUS LENSES ADM 7 и CADUCEUS LENSES ADM 8.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид диоптриметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на диоптриметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) диоптриметров не предусмотрено.
Исполнение CADUCEUS LENSES ADM 7 Исполнение CADUCEUS LENSES ADM 8

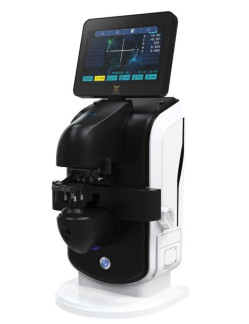

Рисунок 1 - Общий вид диоптриметров с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение (далее - ПО) приборов состоит из встроенного ПО. Встроенное ПО предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Метрологические характеристики диоптриметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО диоптриметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | LM |
| Номер версии (идентификационный номер ПО), не ниже | V3.2.7.230525EN |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сферической вершинной рефракции, дптр | от -25 до +25 |
| Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: - в диапазоне измерений св. -10 до +10 дптр включ. - в диапазоне измерений от -25 до -10 дптр включ. и св. +10 до +25 дптр включ. | ±0,125 ±0,25 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм | ±0,4 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оси, градус | ±1 |
| Диапазон измерений призматического действия, пр дптр | от 2 до 10 |
| Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр: - в диапазоне измерений от 2 до 5 пр дптр включ. - в диапазоне измерений св. 5 до 10 пр дптр включ. | ±0,125 ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний угловой шкалы, градус | от 0 до 180 |
| Шаг измерений сферической вершинной рефракции, дптр | 0,01; 0,12; 0,25 |
| Шаг измерений угловой шкалы сферических линз, градус | 1 |
| Шаг измерений угловой шкалы призматических линз, градус | 5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 460х260х200 |
| Масса, кг, не более | 5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 86,0 до 106,7 |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Диоптриметр медицинский автоматический CADUCEUS LENSES | CADUCEUS LENSES ADM 7 или CADUCEUS LENSES ADM 8 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Бумага для принтера | - | 1 шт. |
| Предохранитель (250 В, 3,15 А): - исполнение CADUCEUS LENSES ADM 7 - исполнение CADUCEUS LENSES ADM 8 | - | 1 шт. 2 шт. |
| Кабель питания | - | 1 шт. |
| Колпачок для защиты от пыли | - | 1 шт. |
| Пылезащитный чехол | - | 1 шт. |
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2500 «Об утверждении государственной поверочной схемы для средств измерений оптической силы очковой оптики»;
ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры;
ТУ 26.60.12-006-23481752-2023 «Диоптриметр медицинский автоматический в вариантах исполнения. Технические условия».
