| Номер в госреестре | 92518-24 |
| Наименование СИ | Манометры показывающие дифференциальные |
| Обозначение типа СИ | ТМД |
| Изготовитель | Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 01.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие дифференциальные ТМД (далее - дифманометры) предназначены для измерений разности давлений газообразных и жидких сред.
По принципу действия дифманометры относятся к деформационным манометрам, в которых разность давлений определяется по величине деформации и перемещения упругого чувствительного элемента.
Дифманометр состоит из двух рабочих камер, разделенных упругим чувствительным элементом, передаточно-множительного механизма и циферблата со стрелкой, защитного стекла, помещенных в металлический корпус. Подвод давления в камеры производится через резьбовые штуцеры. Изменение давления в одной или в обоих камерах воздействует на поверхности чувствительного элемента, вызывая его деформацию, которая передается на ось стрелки через передаточно-множительный механизм.
Дифманометры выпускаются в следующих модификациях - 1, 2, 3, 4 и 5.
Модификации дифманометров различаются материалами, используемыми при их изготовлении, конструктивным исполнением, метрологическими и техническими характеристиками.
В конструкции дифманометров с корпусами из нержавеющей стали предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом).
Структура условного обозначения дифманометров при заказе и в документации другой продукции (расшифровка буквенного кода приведена в таблице 1):
Манометр показывающий дифференциальный ТМД-А-БВГД(диапазон)Е^.Ж.З,
Таблица 1 - Расшифровка буквенного кода заказа дифманометров
| Место в обозначении кода | Наименование характеристики | Значение характеристики |
| А | Обозначение модификации дифманометра | «1»; «2»; «3»; «4» или «5» |
Продолжение таблицы 1
| Место в обозначении кода | Наименование характеристики | Значение характеристики |
| Б | Условное обозначение номинального диаметра корпуса | «4» - 90 мм; «5» - 100 мм; «6» - 150/160 мм |
| ВГ | Серия прибора | В - Материал корпуса: «1» - углеродистая сталь; «2» - нержавеющая сталь. Г - Материал штуцера и упругого чувствительного элемента: «0» - медный сплав; «1» - нержавеющая сталь. |
| Д | Расположение штуцера | «Р» - радиальное |
| (диапазон) | Диапазон измерений разности давлений | в соответствии с таблицей 2 |
| Е | Максимальное статическое давление | в соответствии с таблицей 2 |
| G | Размер резьбы присоединительных штуцеров | «2хG1/4»; «2хG1/2»; «2хМ12*1,5»; «2хМ18*1,5»; «2хМ20х1,5» |
| Ж | Класс точности | «1,5»; «2,5» |
| З | Комплектация | «3ВБ» - в комплекте с трехвентильным блоком; «5ВБ» - в комплекте с пятивентильным блоком. |
Пример для заказа:
Манометр показывающий дифференциальный ТМД-1-521Р(0-10кПа)100кПа.2хG1/4.1,5.3ВБ:
(Манометр показывающий дифференциальный ТМД модификации 1 с номинальным диаметром корпуса 100 мм из нержавеющей стали, с присоединительными штуцерами из нержавеющей стали радиального расположения, с диапазоном измерений разности давлений от 0 до 10 кПа с максимальным статическим давлением 100 кПа, на присоединительных штуцерах цилиндрическая дюймовая резьба G1/4, класса точности 1,5 в комплекте с трехвентильным блоком, без гидрозаполнения).
Общий вид манометров представлен на рисунках 1 - 5.
Рисунок 1 - Манометр показывающий дифференциальный модификации 1

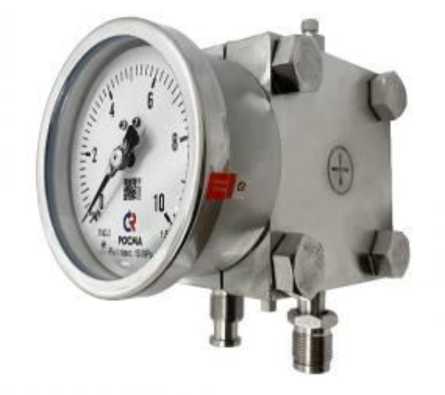

Рисунок 2 - Манометр показывающий дифференциальный модификации 2

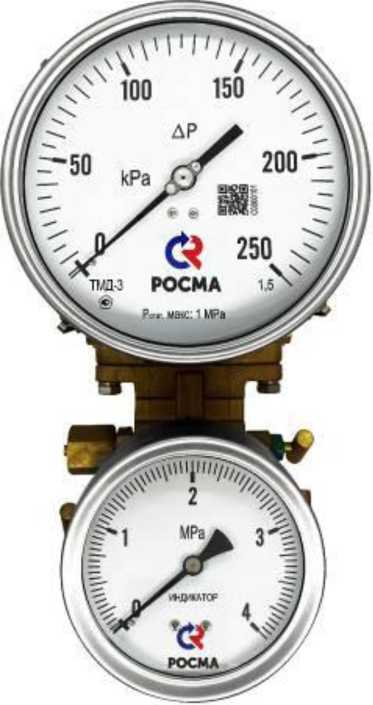

Рисунок 3 - Манометр показывающий дифференциальный модификации 3
Рисунок 4 - Манометр показывающий дифференциальный модификации 4
Рисунок 5 - Манометр показывающий дифференциальный модификации 5
Защита от несанкционированного доступа осуществляется пломбированием путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Также возможно пломбирование путем навешивания свинцовой или пластиковой пломбы. Пломбирование корпуса дифманометра ограничивает доступ к внутренним элементам конструкции. Схема пломбировки дифманометров предотвращающей доступ к элементам конструкции, представлены на рисунке 6.
Место установки пломбы

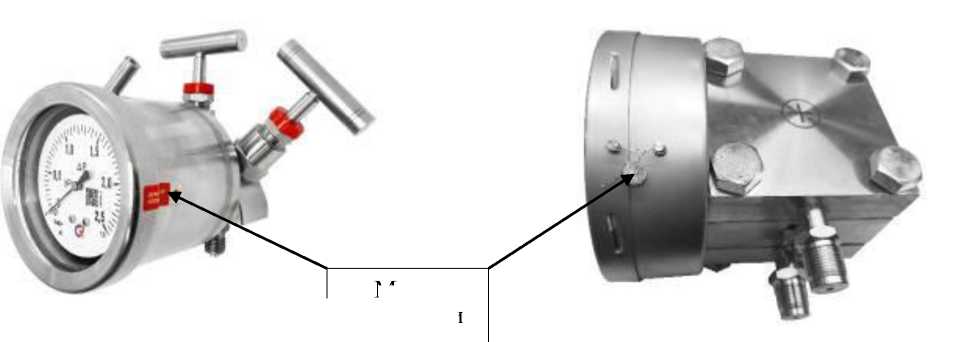

Рисунок 6 - Схемы пломбировки дифманометров от несанкционированного доступа
Заводской номер в виде цифрового и (или) цифро-буквенного обозначения, состоящего из арабских цифр и (или) букв(ы) латинского алфавита и арабских цифр, а также QR-кода, наносится на циферблат дифманометра методом струйной печати или лазерной гравировки в соответствии с рисунком 3.
Место нанесения знака утверждения типа средства измерений
Место нанесения заводского номера

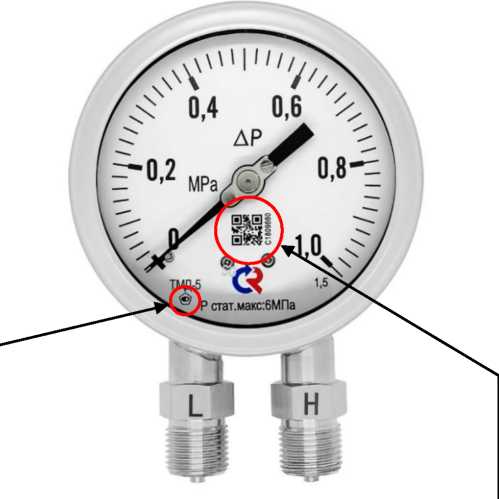

Рисунок 7 - Места нанесения знака утверждения типа средства измерений и расположения
заводского номера
Знак поверки дифманометров в виде оттиска наносится на защитное стекло или на корпус манометра (краской, наклейкой). Место нанесения знака поверки на корпус манометра указано на рисунке 8.
Место нанесения знака поверки
$

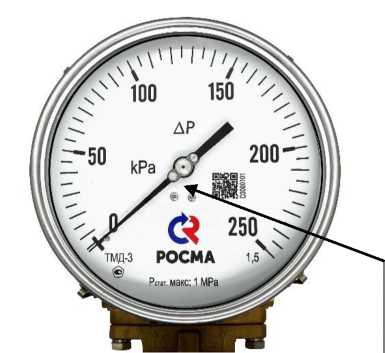

Рисунок 8 - Схема обозначения возможных мест нанесения знака поверки
приведены в таблицах 2 - 9
Таблица 2 - Диапазоны измерений и класс точности дифманометров в зависимости от модификации
| Модификация | Условное обозначение номинального диаметра корпуса | Номинальный диаметр корпуса, мм | Диапазон измерений разности давлений1) | Максимальное статическое давление2) | Класс точности3) по НСРП.406123.006ТУ |
| 1 | 5 | 100 | от 0 до 1,0 кПа; от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа | (10<Рп)4) | 1,5 2,5 |
| от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа | 4 МПа | 1,5 2,5 | |||
| 6 | 150 (160) | от 0 до 1,0 кПа; от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа | (10<Рп)4) | 1,5 2,5 | |
| от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа | 4 МПа | 1,5 2,5 | |||
| 2 | 5 | 100 | от 0 до 10 кПа | 10 МПа | 1,5 |
| от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа. | 10 МПа 25 МПа 40 МПа | 1,5 | |||
| от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа | 40 МПа | 2,5 |
Продолжение таблицы 2
| Модификация | Условное обозначение номинального диаметра корпуса | Номинальный диаметр корпуса, мм | Диапазон измерений разности давлений1) | Максимальное статическое давление2) | Класс точности3) по НСРП.406123.006ТУ |
| 2 | 6 | 150 (160) | от 0 до 10 кПа | 10 МПа | 1,5 |
| от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа. | 10 МПа 25 МПа 40 МПа | 1,5 | |||
| от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа | 40 МПа | 2,5 | |||
| 3 | 6 | 150 (160) | от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа | 1,0 МПа | 1,5 2,5 |
| 4 | 4 | 90 | от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа | 1,6 МПа | 1,5 |
Продолжение таблицы 2
| Модификация | Условное обозначение номинального диаметра корпуса | Номинальный диаметр корпуса, мм | Диапазон измерений разности давлений1) | Максимальное статическое давление2) | Класс точности3) по НСРП.406123.006ТУ |
| 5 | 5 | 100 | от 0 до 25кПа; от 0 до 40кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1МПа; от 0 до 1,6МПа; от 0 до 2,5 МПа | (6<Рп)4) (10-Рн)1’ | 1,5 2,5 |
| 6 | 150 (160) | от 0 до 25кПа; от 0 до 40кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1МПа; от 0 до 1,6МПа; от 0 до 2,5 МПа | (6<Рп)4) (10-Рн)1’ | 1,5 2,5 | |
| Примечания: 1 - При указании ряда значений характеристики конкретный диапазон измерений разности давлений из приведенных рядов указывается в паспорте дифманометра. 2 - При указании ряда значений характеристики конкретное максимальное статическое давление из приведенного ряда указывается в паспорте дифманометра. 3 - При указании ряда значений характеристики конкретный класс точности из приведенного ряда указываются в паспорте дифманометра и на циферблате манометра. 4 - Рп верхнее значение диапазона измерений разности давлений. | |||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности, % | ±1,51) ±2,52) |
| Вариация показаний, %, не более | ±1,53) ±2,54) |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий (+23 °С), в диапазоне рабочих температур на каждые 10 °С, %, не более | ±0,5 |
| Примечания: 1 - Соответствует классу точности дифманометра 1,5. 2 - Соответствует классу точности дифманометра 2,5. 3 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±1,5 %. 4 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±2,5 %. | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Температура измеряемой среды для дифманометров модификации, °С: | |
| - 1 без заполнения демпфирующей жидкостью | от -20 до +100 |
| - 1 с заполнением глицерином | от -20 до +100 |
| - 1 с заполнением силиконом | от -20 до +100 |
| - 2 без заполнения демпфирующей жидкостью | от -60 до +100 |
| - 2 с заполнением глицерином | от -20 до +100 |
| - 2 с заполнением силиконом | от -60 до +100 |
| - 3 без заполнения демпфирующей жидкостью | от -40 до +80 |
| - 4 без заполнения демпфирующей жидкостью | от -30 до +60 |
| - 5 без заполнения демпфирующей жидкостью | от -40 до +100 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Диапазон рабочих температур окружающего воздуха для | |
| дифманометров модификации, °С: | |
| - 1 без заполнения демпфирующей жидкостью | от -20 до +65 |
| - 1 с заполнением глицерином | от -20 до +65 |
| - 1 с заполнением силиконом | от -20 до +65 |
| - 2 без заполнения демпфирующей жидкостью | от -60 до +65 |
| - 2 с заполнением глицерином | от -20 до +65 |
| - 2 с заполнением силиконом | от -60 до +65 |
| - 3 без заполнения демпфирующей жидкостью | от -40 до +80 |
| - 4 без заполнения демпфирующей жидкостью | от -40 до +70 |
| - 5 без заполнения демпфирующей жидкостью | от -20 до +60 |
Таблица 5- Габаритные размеры и масса дифманометров модификации 1
| Дифманометр | ТМД-1-521Р* | ТМД-1-521Р** | ТМД-1-621Р* | ТМД-1-621Р** |
| Длина (Д), мм, не более | 130 | 75 | 130 | 75 |
| Ширина (Ш), мм, не более | 135 | 105 | 160 | 160 |
| Высота (В), мм, не более | 257,5 | 257,5 | 306 | 306 |
| Масса, кг, не более | 3,6 | 2,0 | 3,9 | 2,4 |
| ** С верхним значением диапазона измерений разности давлений до 10 кПа включительно. ** С верхним значением диапазона измерений разности давлений свыше 10 кПа. | ||||
Таблица 6 - Габаритные размеры и масса дифманометров модификации 2
| Дифманометр | ТМД-2-521Р | ТМД-2-621Р |
| Длина (Д), мм, не более | 151 | 164 |
| Ширина (Ш), мм, не более | 111 | 160 |
| Высота (В), мм, не более | 154 | 180 |
| Масса, кг, не более | 9,2 | 9,4 |
Таблица 7 - Габаритные размеры и масса дифманометров модификации 3
| Дифманометр | ТМД-3-621Р | ТМД-3-621Р* |
| Длина (Д), мм, не более | 151 | 151 |
| Ширина (Ш), мм, не более | 149 | 160 |
| Высота (В), мм, не более | 173 | 307 |
| Масса, кг, не более | 3,5 | 6,2 |
| * С вентильным блоком с индикацией рабочего давления | ||
Таблица 8 - Габаритные размеры и масса дифманометров модификации 4
| Дифманометр | ТМД-4-421Р |
| Длина (Д), мм, не более | 114 |
| Ширина (Ш), мм, не более | 172 |
| Высота (В), мм, не более | 110 |
| Масса, кг, не более | 2,9 |
Таблица 9 - Габаритные размеры и масса дифманометров модификации 5
| Дифманометр | ТМД-5-521Р | ТМД-5-621Р |
| Длина (Д), мм, не более | 82 | 85 |
| Ширина (Ш), мм, не более | 101 | 160 |
| Высота (В), мм, не более | 143 | 192 |
| Масса, кг, не более | 1,0 | 1,5 |
наносится на титульные листы руководства по эксплуатации, на паспорта и на циферблат манометра типографским способом. Обозначение места нанесения знака утверждения типа на манометр указаны на рисунке 7.
в соответствии с таблицей 10
Таблица 10 - Комплектность
| Наименование | Обозначение | Количество |
| Манометр показывающий дифференциальный | в соответствии с заказом | 1 шт. |
| Паспорт и инструкция по эксплуатации | НСРП.406123.007ПС; НСРП.406123.008ПС | 1 экз. |
| Руководство по эксплуатации | НСРП.406123.006РЭ | по требованию |
| Принадлежности по заказу: клапанные блоки, кронштейны, отборные устройства, трехходовые краны, переходники (адаптеры) и др. | - | по требованию |
изложены в разделе 2 «Описание» эксплуатационных документов НСРП.406123.007ПС и НСРП.406123.008ПС.
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 20 октября 2022 г. № 2653;
Манометры показывающие дифференциальные ТМД. Технические условия
НСРП.406123.006ТУ.
