| Номер в госреестре | 92521-24 |
| Наименование СИ | Анализатор хроматографический |
| Обозначение типа СИ | IATROSCAN MK-7s |
| Изготовитель | "SES GmbH (Ltd) Analysesysteme", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор хроматографический IATROSCAN MK-7s (далее - анализатор) предназначен для измерений содержания компонентов в различных веществах методом тонкослойной хроматографии.
Принцип действия анализатора основан на методе тонкослойной хроматографии.
Используя устройство для нанесения пробы Spotter, анализируемый образец наносят на кварцевый стержень CHROMAROD, устанавливают в держатель стержней SD-6 и помещают в проявочную камеру DT-150, в которой происходит разделение компонентов пробы под действием проявляющего растворителя. Стержень с разделенными компонентами пробы устанавливается в специальный держатель анализатора, который перемещается через водородное пламя пламенно-ионизационного детектора с заданной постоянной скоростью. Компоненты пробы под действием водородного пламени ионизируются, в результате чего возникает ионный ток между электродами пламенно-ионизационного детектора, который пропорционален количеству анализируемых компонентов. Проведение количественного анализа осуществляется путем построения градуировочных зависимостей для определяемых компонентов, качественного - по времени детектирования компонентов в условиях проведения анализа.
Конструктивно анализатор представляет собой настольный лабораторный прибор, состоящий из системы ввода пробы, системы подачи газообразного водорода и воздушной смеси, пламенно-ионизационного детектора, усилителя-преобразователя тока, системы управления и устройства обработки данных.
Корпус анализатора изготовлен из металлического сплава и пластмассы, окрашен в соответствии с технической документацией производителя.
К настоящему типу средств измерений относится анализатор хроматографический IATROSCAN MK-7s, зав. № EAS015-23F.
Анализатор имеет заводской номер, расположенный на задней панели. Заводской номер нанесен типографским способом на несъемную клейкую этикетку и представлен в буквенно-цифровом формате: № EAS015-23F. Нанесение знака поверки на анализатор не предусмотрено.

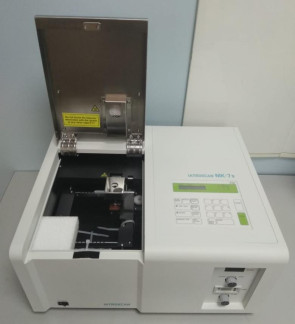

Общий вид анализатора представлен на рисунке 1. Место нанесения заводского номера на анализатор представлено на рисунке 2.
Рисунок 1 - Общий вид анализатора хроматографического IATROSCAN MK-7s
Место нанесения заводского номера
СС IATROSCAN’
Рисунок 2 - Место нанесения заводского номера на анализатор хроматографический IATROSCAN MK-7s
Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).
Анализатор оснащен программным обеспечением (далее - ПО), которое состоит из двух модулей.
Первый модуль установлен в микропроцессоре анализатора и предназначен для осуществления контроля процесса измерений и управления анализатором.
Второй модуль устанавливается на персональный компьютер и предназначен для осуществления сбора, обработки и хранения результатов измерений, а также их передачи на внешние носители.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | i-ChromStar |
| Номер версии ПО (идентификационный номер ПО) | 6.Х* |
| Цифровой идентификатор ПО | _ |
| * Х принимает значения от 0 до 9 | |
Влияние программного обеспечения на метрологические характеристики анализатора
учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, мВ, не более | 0,2 |
| Предел детектирования гексадекана, г/с, не более | 24O-10 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика), % | 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - высота | 270 |
| - ширина | 520 |
| - длина | 440 |
| Масса, кг, не более | 25,5 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В^А, не более | 50 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор хроматографический | IATROSCAN MK-7s | 1 шт. |
| Держатель стержней | SD-6 | 1 шт. |
| Проявочная камера | DT-150 | 1 шт. |
| Кварцевые стержни | CHROMAROD | 10 шт. |
| Устройство для нанесения пробы | Spotter | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Руководство по программному обеспечению i-Chromstar | РЭ ПО | 1 экз. |
| Программное обеспечение | ПО | 1 шт. |
| Методика поверки | - | 1 экз. |
приведены в разделе 7 «Эксплуатация прибора» руководства по эксплуатации.
Применение анализатора в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «SES GmbH (Ltd) Analysesysteme», Германия.
