| Номер в госреестре | 92523-24 |
| Наименование СИ | Нефелометры |
| Обозначение типа СИ | ПЕЛЕНГ СЛ-03 |
| Изготовитель | Открытое акционерное общество "Пеленг" (ОАО "Пеленг"), Республика Беларусь |
| Год регистрации | 2024 |
| Срок свидетельства | 01.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нефелометры ПЕЛЕНГ СЛ-03 (далее - нефелометры) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Принцип действия нефелометра основан на измерении интенсивности светового потока, рассеянного под определённым углом к направлению излучения, и вычислении показателя ослабления.

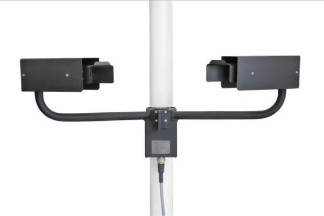

Конструктивно нефелометры состоят из приемника, излучателя и блока управления, расположенных на траверсе. Нефелометры представляют собой оптический прибор, в котором излучатель и приемник расположены под углом 135 градусов друг к другу, а их оптические оси направлены под углом 0 градусов к горизонтальной плоскости.
Излучатель состоит из инфракрасного светодиода (источник излучения), объектива, платы излучателя, стекла защитного, приёмников контроля и компенсации загрязнения стекла и интенсивности свечения источника, расположенных в корпусе.
Приёмник состоит из фотоприёмника, объектива, платы фотоприёмника, платы преобразователей и стекла защитного, расположенных в корпусе. В излучателе и приёмнике линзы защищены от осадков козырьками, а также оборудованы встроенным обогревом.
Блок управления служит для преобразования сигналов от приёмника в значение МОД.
Нефелометры работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем, сообщения о проведенных измерениях передаются через изменяемый временной интервал в автоматическом режиме или по запросу. Для передачи данных в линию связи нефелометры имеют двухпроводной последовательный интерфейс RS-485 и/или интерфейс V.23.
Нефелометры могут определять текущую погоду и передавать соответствующий код кодовой таблицы 4680 ВМО в линию связи.
Для работы с нефелометрами в автономном режиме используется программное обеспечение «Peleng Meteo», которое предназначено для настройки нефелометра, проверки его состояния, обработки и анализа результатов измерений.
Нанесение знака поверки на нефелометры не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится фотохимическим методом на корпус блока управления в виде бирки.
Пломбирование нефелометров не предусмотрено.
Общий вид с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

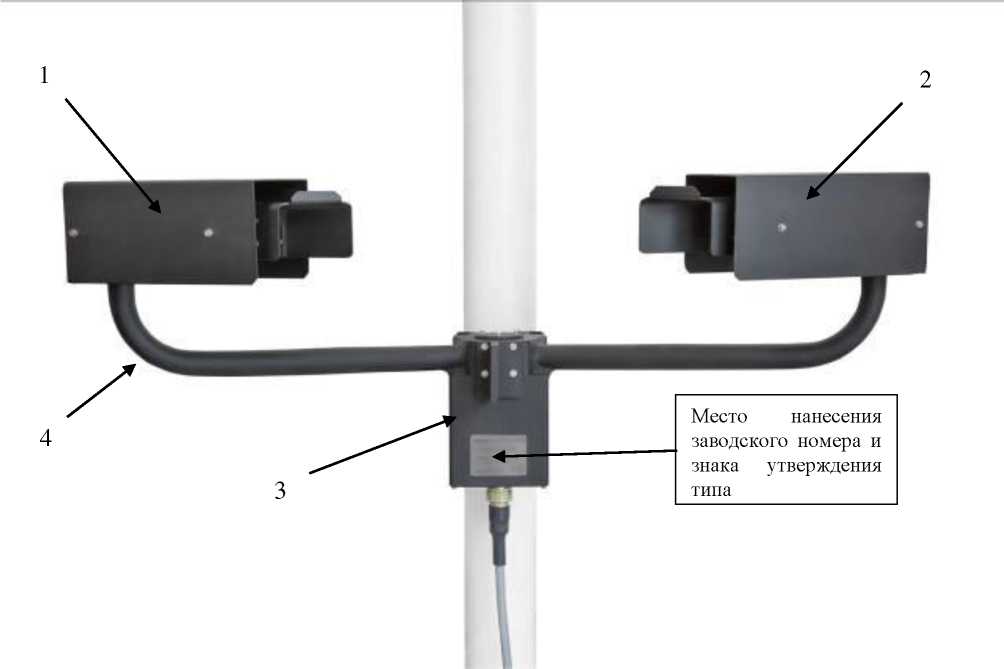

1 - приемник; 2 - излучатель; 3 - блок управления; 4 - траверса
Рисунок 1 - Общий вид нефелометров с указанием места нанесения знака утверждения типа, заводского номера
Нефелометры имеют встроенное программное обеспечение (далее - ПО), которое предназначено для обеспечения управления, проведения измерений и формирования сообщений в коде ASCII. Встроенное ПО является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | SL-03 |
| Номер версии (идентификационный номер) ПО | 1.ХХ* |
| * Обозначение «X» не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений метеорологической оптической дальности, м | от 10 до 50000 |
| Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, % | |
| - в диапазоне от 10 до 600 м включ. | ± 8 |
| - в диапазоне св. 600 м до 10000 м включ. | ± 10 |
| - в диапазоне св. 10000 до 50000 м включ. | ± 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний МОД, м | от 0 до 75000* |
| Диапазон напряжения постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 60 |
| Периодичность выдачи данных, с | от 15 до 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 774x285x320 |
| Масса, кг, не более | 5 |
| Выходной интерфейс | RS-485 |
| V.23** | |
| Степень защиты, обеспечиваемая оболочками, по ГОСТ 142542015 | IP66 |
| Условия эксплуатации: - температура воздуха, °C - относительная влажность воздуха, % | от -60 до +65 до 100 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| * В зависимости от настройки нефелометра верхний предел диапазона показаний может находиться в пределах от 65 000 до 75 000 м * * Наличие определяется договором поставки | |
наносится фотохимическим методом на бирку корпуса блока управления и на титульный лист документа 6266.00.00.000 РЭ «Нефелометр ПЕЛЕНГ СЛ-03. Руководство по эксплуатации».
Таблица 4 - Комплектность нефелометров ПЕЛЕНГ СЛ-03
| Наименование | Обозначение | Количество |
| Нефелометр ПЕЛЕНГ СЛ-03 | ПЕЛЕНГ СЛ-03 | 1 шт. |
| Руководство по эксплуатации | 6266.00.00.000 РЭ | 1 шт. |
| Формуляр | 6266.00.00.000 ФО | 1 шт. |
приведены в руководстве по эксплуатации «Нефелометры ПЕЛЕНГ СЛ-03», раздел 2.7 «Методики (методы) измерений».
ТУ BY 100230519.197-2010 «Нефелометры ПЕЛЕНГ СЛ-03. Технические условия»;
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556.
