Вакуумметры сопротивления APG200 (далее - вакуумметр) предназначены для измерений абсолютного давления газов.
Вакуумметры сопротивления APG200 (далее - вакуумметр) предназначены для измерений абсолютного давления газов.
| Номер в госреестре | 92524-24 |
| Наименование СИ | Вакуумметры сопротивления |
| Обозначение типа СИ | APG200 |
| Изготовитель | Edwards Limited, Великобритания |
| Год регистрации | 2024 |
| Срок свидетельства | 01.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вакуумметры сопротивления APG200 (далее - вакуумметр) предназначены для измерений абсолютного давления газов.
Конструктивно вакуумметр состоит из датчика, соединенного электрическим кабелем с контроллером, предназначенного для преобразования аналогового выходного сигнала датчика в измеренное значение абсолютного давления.
Принцип действия вакуумметра основан на зависимости электрического сопротивления нагреваемого током элемента от давления газа.
Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки - нити накала датчика. Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал пропорциональный давлению, который поступает в виде аналогово сигнала на контроллер.
К настоящему типу средств измерений относятся вакуумметры следующих модификаций APG200-XM-**, APG200-XMP-**, APG200-LC-**, APG200-XLC-**,
APG200-M-**, APG200-MP-**, где ** - обозначение присоединительного фланца вакуумметра. Вакуумметр выпускается с одним из соединительных фланцев, имеющих следующие обозначения: NW16, NW25, DN16CF, Bare Tube, 4VCR, 1/8'' NPT, 8VCR. Модификации вакуумметра отличаются друг от друга диапазоном измерений абсолютного давления.
В вакуумметре применяются контроллеры TIC, TAG, ADC. Использование вакуумметра различных модификаций возможно с любым из трёх контроллеров. На дисплее контроллера отображается измеренное значение абсолютного давления.
Пломбировка корпуса вакуумметра не предусмотрена.
Серийный номер вакуумметра наносится в формате цифрового обозначения на корпус датчика методом наклейки. Серийный номер контроллеров наносится в формате цифрового обозначения на боковую сторону корпуса контроллера методом наклейки.
Нанесение знака поверки на корпус вакуумметра не предусмотрено.
Общий вид датчика вакуумметра представлен на рисунке 1. Общий вид контроллеров TIC, TAG, ADC представлен на рисунках 2, 3, 4. Место нанесения серийного номера вакуумметра представлено на рисунке 5. Место нанесения серийного номера контроллера представлено на рисунке 6.
Рисунок 1 - Общий вид датчика

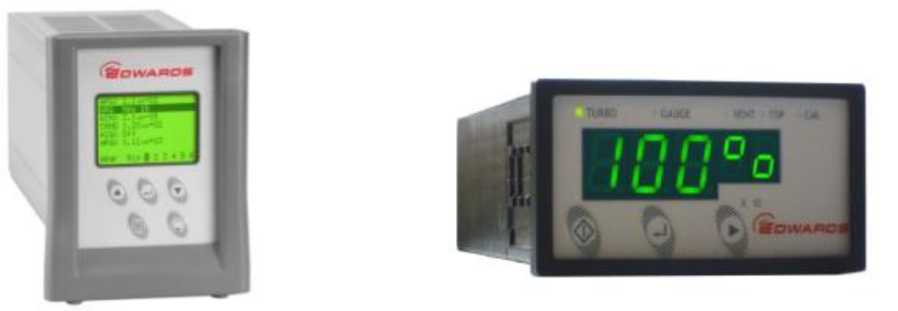

Рисунок 2 - Общий вид контроллера TIC
Рисунок 3 - Общий вид контроллера TAG
Рисунок 4 - Общий вид контроллера ADC

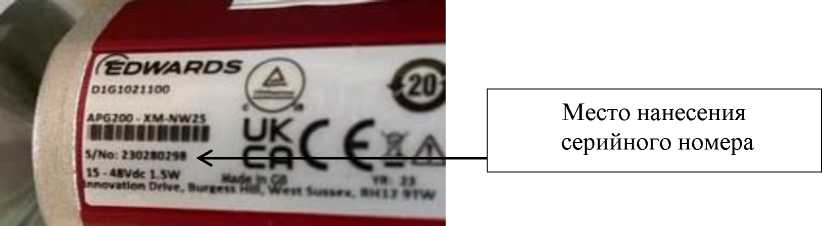

Рисунок 5 - Место нанесения серийного номера вакуумметра на датчик
Место нанесения серийного номера
а) б) в)

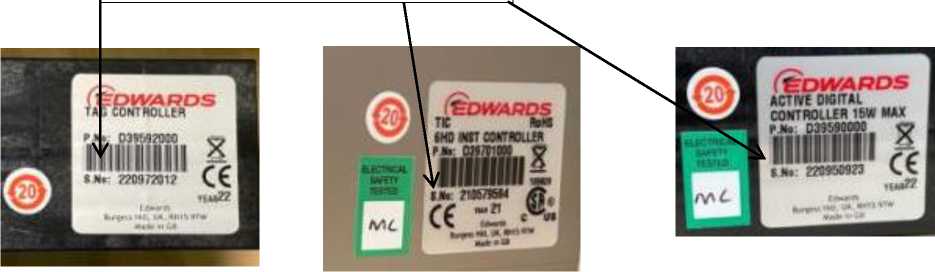

Рисунок 6 - Место нанесения серийного номера на контроллер а) TAG; б) TIC; в) ADC
Входящие в состав вакуумметра контроллеры TIC, TAG, ADC имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметра. ПО выполняет следующие функции:
- выбор единицы измерений давления;
- прием, обработка и отображение измерительной информации;
- передача данных;
- включение/выключение реле блокировок при превышении установленного
значения давления;
- автоматическая диагностика состояния вакуумметра, вывод на экран контроллера сообщений об ошибках.
Идентификационные данные ПО представлены в Таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) ПО |
Значение |
||
|
Наименование контроллера |
ADC |
TAG |
TIC |
|
Идентификационное наименование ПО |
_ |
_ |
_ |
|
Номер версии (идентификационный номер) ПО |
AdCxx(1) |
ISSxx(1) |
D39700640X(2) |
|
1 хх - последовательность цифр, не являющаяся метрологически значимой частью ПО 2X - буквенное обозначение, не являющееся метрологически значимой частью ПО |
|||
Таблица 2 - Метрологические характеристики модификаций APG200-XM-**,
APG200-XMP-**
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па(1) |
от 540-2 до 1-103 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % |
± 30 |
|
1)Допускается использование других единиц величин, допущенных к применению в Российской Федерации |
|
Таблица 3 - Метрологические характеристики модификаций APG200-LC-**,
APG200-XLC-**
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па(1) |
от Т10-2 до 1-103 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % |
± 30 |
|
1) Допускается использование других единиц величин, допущенных к применению в Российской Федерации |
|
Таблица 4 - Метрологические характеристики модификаций APG200-M-**, APG200-MP-**
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па(1) |
от 1-10’1 до 1-103 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % |
± 30 |
|
1) Допускается использование других единиц величин, допущенных к применению в Российской Федерации |
|
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний абсолютного давления, Па - модификаций APG200-XM-**, APG200-XMP-** - модификаций APG200-XLC-**, APG200-LC-** - модификаций APG200-M-**, APG2OO-MP-** |
от 540-2 до 1-105 от 140-2 до 1-105 от 1-10"1 до 1-105 |
|
Напряжение питания переменного тока, В - контроллера TIC - контроллера ADC |
от 100 до 240 от 100 до 240 |
|
Напряжение питания постоянного тока, В - контроллера TAG |
24 ± 2,4 |
|
Частота переменного тока, Гц - контроллера TIC - контроллера ADC |
от 50 до 60 от 47 до 63 |
|
Габаритные размеры контроллера (ширинахвысотахглубина), мм, не более - TIC - TAG - ADC |
110 х 155 х 250 96 х 48 х 165 96 х 48 х 165 |
|
Габаритные размеры датчика (диаметрхвысота), мм, не более |
40 х 55 |
|
Масса, кг, не более: - датчика - контроллера TIC - контроллера TAG - контроллера ADC |
0,3 1,9 0,3 0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С - влажность, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
15000 |
|
Средний срок службы, лет |
6 |
наносится типографским способом на титульный лист руководства по эксплуатации вакуумметра.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Вакуумметр сопротивления APG200 в составе: |
- |
1 шт. |
|
- датчик |
- |
1 шт. |
|
- контроллер |
- |
1 шт. |
|
Руководство по эксплуатации на вакуумметр |
1 экз. |
|
|
Руководство по эксплуатации на контроллер |
- |
1 экз. |
приведены в разделе 5 «Эксплуатация» документа «Вакуумметр сопротивления APG200. Руководство по эксплуатации».
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от Ь10-8до 1403 Па;
Стандарт предприятия. Вакуумметры сопротивления APG200.
