| Номер в госреестре | 92528-24 |
| Наименование СИ | Калибратор каналов измерения сигналов датчиков измерительных систем автоматический |
| Обозначение типа СИ | МАК-У |
| Изготовитель | Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ"), Московская обл., г. Жуковский |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибратор каналов измерения сигналов датчиков измерительных систем автоматический МАК-У (далее - МАК-У) предназначен для воспроизведения в автоматическом режиме напряжения постоянного электрического тока (имитация сигналов одиночных тензорезисторов, полномостовых тензорезисторных схем и термопар).
Имитаторы МАК-У могут быть использованы для оперативного контроля надежности и достоверности работы измерительных каналов ИИС, измеряющих постоянное электрическое напряжение (в том числе сигналы одиночных тензорезисторов, полномостовых тензорезистор-ных схем и термопар).
К настоящему типу средств измерений относится калибратор каналов измерения сигналов датчиков измерительных систем автоматический МАК-У, зав. № 001.
МАК-У состоит из 14 сменных имитаторов сигналов и одного общего для них устройства управления. Имитаторы сигналов предназначены для воспроизведения сигналов 3 типов датчиков:
- имитаторы сигналов типа ИОТР воспроизводят постоянное напряжение электрического тока одиночных тензорезисторов при питании их постоянным током, выполнены по схеме последовательно соединенных цепочек резисторов и предназначены для формирования 21 дискретной ступени электрического напряжения, каждая из которых пропорциональна приращению электрического сопротивления в заданном диапазоне. Имитаторы сигналов подключаются к исследуемой ИИС по 4-х проводной схеме, в которой питание имитатора сигналов осуществляется электрическим током, а на потенциальных выходах имитатора сигналов формируется электрическое напряжение. Имитаторы сигналов типа ИОТР обеспечивают формирование с заданной точностью сигналов одиночных тензорезисторов номинальным сопротивлением 100, 120, 200 и 350 Ом;
- имитаторы сигналов типа ИМТД воспроизводят постоянное электрическое напряжение полномостовых тензорезисторных схем и предназначены для формирования 21 дискретной ступени постоянного электрического напряжения, каждая из которых пропорциональна приращению сопротивления в заданном диапазоне. Питание имитаторов осуществляется постоянным напряжением (имитаторы сигналов ИМТД-Н) или постоянным током (имитаторы сигналов ИМТД-Т), а на выходе имитатора сигналов формируется постоянное электрическое напряжение. Имитаторы сигналов формируют сигналы полномостовых тензорезисторных схем номинальным сопротивлением моста 240 и 350 Ом с диапазонами воспроизведения постоянного электрического напряжения ± 10, ± 20, ± 30 и ± 40 мВ;
- имитатор сигналов типа ИН-60 воспроизводит постоянное напряжение, имитирующее термо-ЭДС термопар, выполнен по схеме резисторного моста и предназначен для формирования 21 дискретной ступени постоянного электрического напряжения в диапазоне воспроизведения ± 60 мВ.
Принцип действия МАК-У основан на изменении электрического сопротивления при коммутации устройством управления цепей последовательно соединенных прецизионных резисторов или выходов сопротивлений формирующих ступени тензорезисторного моста.

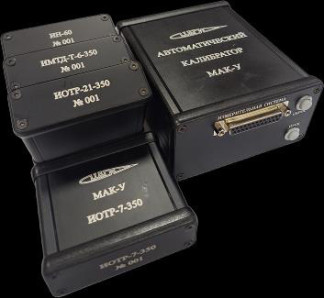

Общий вид МАК-У представлены на рисунке 1.

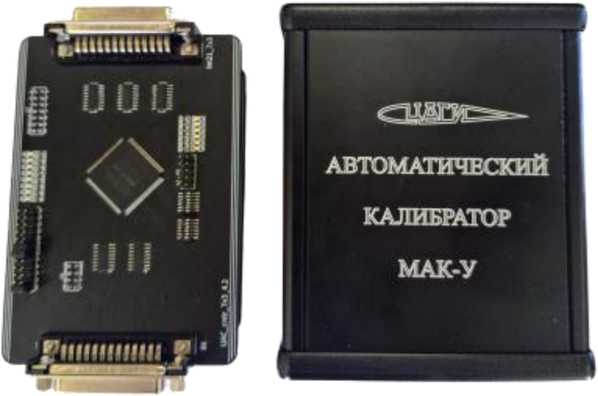

Устройство управления МАК-У представлено на рисунке 2.

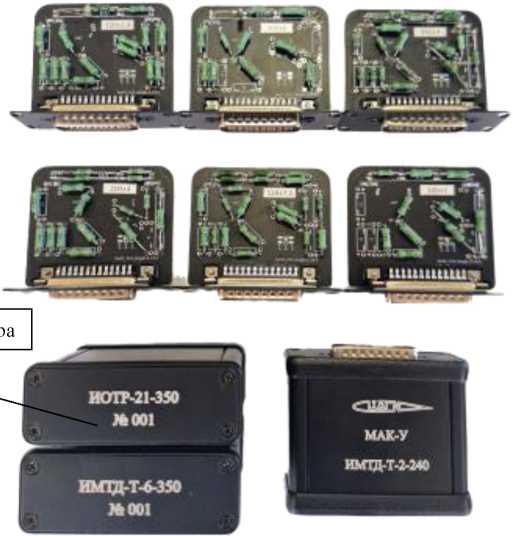

Имитаторы сигналов МАК-У и место нанесения заводского номера представлены на рисунке 3.

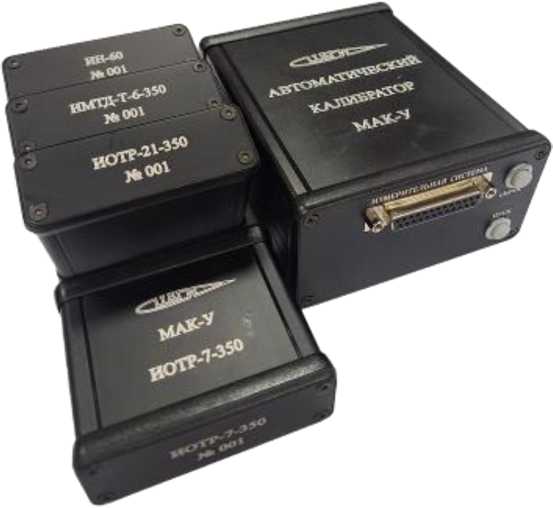

Рисунок 1 - Общий вид МАК-У
Рисунок 2 - Устройство управления
Место нанесения заводского номера
ИМТД-Т-6-350 №001
ИОТР-21-350 №001
МЛК-У
ИМТД-Т-2-МС
Рисунок 3 - Имитаторы сигналов

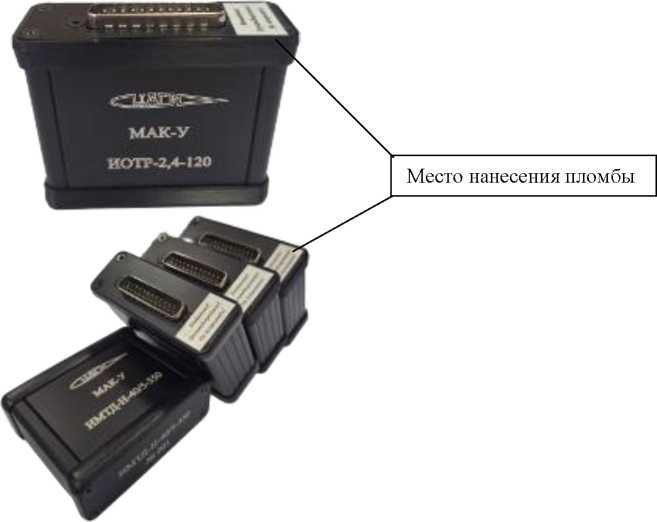

Место и способ пломбирования МАК-У показано на рисунке 3.
Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на МАК-У.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| ИМТД-Н-20/5-350 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 20 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,03 |
| Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,012 |
| ИМТД-Н-40/5-350 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 40 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,03 |
| Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,024 |
| ИМТД-Н-30/10-350 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 30 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,03 |
| Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,018 |
| ИМТД-Т-2-240 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 30 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,1 |
| Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,000005 * I1) * Rhom 2) |
| ИМТД-Т-6-350 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 90 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,2 |
| Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,00001 * I1)* Rhom 2) |
| ИН-60 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 60 |
Продолжение таблицы 2
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,2 |
| Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,036 |
| ИОТР-2-100 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | от 490 до 1530 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,000012 * I1)* Rhom 2) |
| ИОТР-4-200 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | от 980 до 3060 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,000012 * I1)* Rhom 2) |
| ИОТР-2,4-120 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | от 588 до 1836 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,0000125 * I1)* Rhom 2) |
| ИОТР-7-350 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | от 1715 до 5355 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,000012 * I1)* Rhom 2) |
| ИОТР-6-100 | |
| Номинальный диапазон воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | от 470 до 1590 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,000036 * I1)* Rhom 2) |
Продолжение таблицы 2
| ИОТР-7,2-120 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | от 564 до 1908 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,00004 * I1) * Rhom 2) |
| ИОТР-12-200 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | от 940 до 3180 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,000036 * I1)* Rhom 2) |
| ИОТР-21-350 | |
| Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ | от 1645 до 5565 |
| Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ | ± 0,45 |
| Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ | ± 0,000037 * I1)* Rhom 2) |
| 1)где «I» - ток питания в мА 2)где «Rhom» - номинальное сопротивление в Ом | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Количество задаваемых ступеней | 21 | |
| Напряжение питания постоянного тока устройства управления, В | 5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +15 до +35 80 | |
| Габаритные размеры, мм, не более: | Устройство управления | Имитатор сигналов |
| - длина - ширина - высота | 140 105 60 | 75 80 30 |
| Масса, г, не более | 500 | 150 |
| ИМТД-Н-20/5-350 | ||
| Питание, В | 5 | |
| Номинальное сопротивление моста, Ом | 350 | |
| Допускаемое отклонение напряжения электропитания, В | ± (0,00003*ипит+0,0003) | |
| ИМТД-Н-40/5-350 | ||
| Питание, В | 5 | |
Продолжение таблицы 3
| Номинальное сопротивление моста, Ом | 350 |
| Допускаемое отклонение напряжения электропитания, В | ± (0,00003*Цпит+0,0003) |
| ИМТД-Н-30/10-350 | |
| Питание, В | 10 |
| Номинальное сопротивление моста, Ом | 350 |
| Допускаемое отклонение напряжения электропитания, В | ± (0,00003*ипит+0,0003) |
| ИМТД-Т-2-240 | |
| Питание, мА | от 5 до 15 |
| Номинальное сопротивление моста, Ом | 240 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИМТД-Т-6-350 | |
| Питание, мА | от 5 до 15 |
| Номинальное сопротивление моста, Ом | 350 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИН-60 | |
| Питание, В | 5 |
| Номинальное сопротивление моста, Ом | 200 |
| Допускаемое отклонение напряжения электропитания, В | ± (0,00003*ипит+0,0003) |
| ИОТР-2-100 | |
| Номинальное сопротивление, Ом | 100 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 2 |
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИОТР-2,4-120 | |
| Номинальное сопротивление, Ом | 120 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 2,4 |
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИОТР-4-200 | |
| Номинальное сопротивление, Ом | 200 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 2,4 |
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИОТР-7-350 | |
| Номинальное сопротивление, Ом | 350 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 7 |
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИОТР-6-100 | |
| Номинальное сопротивление, Ом | 100 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 6 |
Продолжение таблицы 3
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИОТР-7,2-120 | |
| Номинальное сопротивление, Ом | 120 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 7,2 |
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИОТР-12-200 | |
| Номинальное сопротивление, Ом | 200 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 12 |
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
| ИОТР-21-350 | |
| Номинальное сопротивление, Ом | 350 |
| Номинальный диапазон воспроизводимого приращения сопротивления, Ом | ± 21 |
| Питание, мА | от 5 до 15 |
| Допускаемое отклонение тока электропитания, мА | ± (0,00005*1пит+0,0001) |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность выпускаемых модификаций модулей
| Наименование | Обозначение | Количество |
| МАК-У | 1713.000.01 | 1 шт. |
| Комплект монтажных частей | _ | 1 компл. |
| Руководство по эксплуатации | 1713.000.01 РЭ | 1 экз. |
| Паспорт | 1713.000.01 ПС | 1 экз. |
приведены во 2.3 пункте руководства по эксплуатации 1713.000.01 РЭ.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока».
