Ротаметры РИЗУР-РПС, 92532-24

Назначение

Ротаметры РИЗУР-РПС (далее - ротаметры) предназначены для измерений объемного расхода плавно меняющихся потоков жидкостей и газов.

Описание

Ротаметры состоят из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор.

Ротаметры работают по следующему принципу: поток жидкости, газа проходит снизу вверх через коническую трубку, поднимая поплавок до тех пор, пока вес поплавка не будет уравновешен выталкивающей силой. Расстояние между поплавком и конической трубкой увеличивается, появляется кольцевой зазор, пропорциональный скорости потока. Высота поднятия поплавка в конической трубке является масштабом измерения скорости потока.

Расстояние, на которое поплавок успевает переместиться, показывает текущий расход. Полученное значение поступает на узел индикации. Стрелка индикатора показывает мгновенный расход по шкале, а на жидкокристаллический дисплей выводятся показатели мгновенного расхода.

Ротаметры состоят из двух основных узлов - измерительного узла и узла индикации. Узел индикации может быть оснащен аналоговым токовым выходным сигналом и интерфейсом связи по протоколу HART и Modbus RTU. Так же приборы могут быть оснащены одним или двумя предельными выключателями.

Ротаметры выпускаются в следующих модификациях (исполнениях) РИЗУР-РПС-37 и РИЗУР-РПС-250, отличающиеся между собой конструкцией, метрологическими и техническими характеристиками. Ротаметры изготавливаются в общепромышленном и взрывозащищённом исполнениях. Ротаметры имеют следующую структуру условного обозначения в зависимости от модификации (исполнения):

РИЗУР-Х1 - Х2 - Х3 - Х4 - Х5 - Х6 - Х7 - Х8 - Х9 - Х10 - Х11 - Х12 - Х13-Х14

Х1 - модификация (исполнение) ротаметров:

РПС-250

РПС-37

Х2 - материал проточной части:

321 - нержавеющая сталь AISI 321/12X18H10T;

316 - нержавеющая сталь AISI 316/10X17H13M2;

Ф - фторопласт;

X - специальное исполнение, указывается заказчиком.

Х3 - исполнение по размещению на трубопроводе:

В - вертикальное;

Г - горизонтальное.

Х4 - измеряемая среда: Ж - жидкость; Г - газ.

Х5 - тип присоединения:

Р/...- резьбовое присоединение/указывается конкретный вид резьбы (пример: Р/М27х1,5);

ФО/DN/PN) - фланцевое присоединение (I-обозначение фланцевых соединений соответствующих ГОСТ; DN - условный проход; PN - номинальное давление).

Х6 - типоразмер (диаметр условного прохода, мм)

от 15 до 250 для модификации (исполнения) РПС-250;

для модификации (исполнения) РПС-37 не указывается.

Х7 - диапазон расхода указывается заказчиком

от 0,1 до 3000 дм3/ч (жидкость), от 0,0035 до 90 м3/ч (газ) для модификации (исполнения) РПС 37;

от 1 до 300000 дм3/ч (жидкость), от 0,3 до 4500 м3/ч (газ) для модификации (исполнения) РПС-250.

Х8 - параметры измеряемой среды:

плотность, кг/м3/давление, МПа/вязкость, мПа^с/температура измеряемой среды, °С.

Х9 - маркировка взрывозащиты:

Б - II Gb IIC T6.T1 X;

И - 0Ex ia IIC T6.T3 Ga X;

Д - 1Ex db IIC T6.T3 Gb X;

ИП - Ex ia IIIC T80°C...T195°C Db X;

ТБ - Ex tb IIIC T80°C Db;

Х10 - индикация и выходной сигнал:

для модификации (исполнения) РПС-250:

С - стрелочный, без выходного сигнала;

4 - стрелочный + цифровой индикатор, от 4 до 20 мА, связь по протоколу HART;

Ц - стрелочный + цифровой индикатор, RS-485 (протокол Modbus RTU).

для модификации (исполнения) РПС-37:

С - стрелочный, без выходного сигнала;

4 - стрелочный, от 4 до 20 мА, связь по протоколу HART;

Ц - стрелочный, RS-485 (протокол Modbus RTU).

Х11 - предельные выключатели:

для модификации (исполнения) РПС-250:

0 - без предельных выключателей;

ПВ1 - предельные выключатели (1 шт.);

ПВ2 - предельные выключатели (2 шт.).

для модификации (исполнения) РПС-37 не указывается.

Х12 - кабельный ввод:

0 - без кабельных вводов (заглушка);

М - один кабельный ввод.

Х13 - класс точности:

для модификации (исполнения) РПС-250:

1,5 - класс точности 1,5

2 - класс точности 2

2,5 - класс точности 2,5

4 - класс точности 4

для модификации (исполнения) РПС-37:

2,5 - класс точности 2,5

4 - класс точности 4

Х14 - дополнительные опции (двойная шкала, рубашка обогрева и др. указывается заказчиком в опросном листе).

Общий вид ротаметров представлен на рисунках 1 и 2.

Заводской номер ротаметров, состоящий из латинских букв и арабских цифр, и знак утверждения типа наносятся на маркировочную табличку, расположенную на корпусе прибора, методом, принятым на заводе-изготовителе, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы. Общий вид (схема) маркировочной таблички приведен на рисунке 3.

Нанесение знака поверки на ротаметры не предусмотрено. Пломбирование ротаметров не предусмотрено.

Рисунок 1 - Общий вид ротаметров модификации (исполнения) РИЗУР-РПС-250 (вертикального и горизонтального исполнения)

Рисунок 2 - Общий вид ротаметров модификации (исполнения) РИЗУР-РПС-37 Ротаметры могут изготавливаться с другим цветом корпуса.

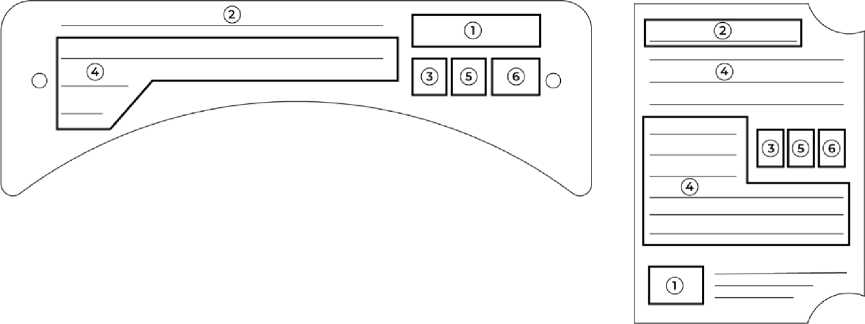

1 - товарный знак; 2 - наименование ротаметра; 3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры ротаметра, дата изготовления и заводской номер; 5 - специальный знак взрывобезопасности; 6 - знак утверждения типа.

Рисунок 2 - Общий вид (схема) маркировочной таблички

Программное обеспечение

Программное обеспечение (далее - ПО) ротаметров является встроенным, неизменяемым, устанавливается заводом-изготовителем. ПО недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено.

Метрологические характеристики нормированы с учетом влияния ПО.

Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.007-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

1) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте ротаметра.

Таблица 4 - Основные технические характеристики

1) При комплектации ротаметра рубашкой обогрева допускается его эксплуатация при температуре окружающей среды от минус 60 °С. Работоспособность цифрового индикатора обеспечивается при температуре окружающей среды от минус 20 °С до 70 °С. Воздействие более низких или высоких температур окружающей среды не приводит к повреждению цифрового индикатора, при этом его показания могут быть нечитаемыми, частота его обновлений снижается. Ротаметр при этом остается в работоспособном состоянии.

2) Указаны максимальные значения. Параметры измеряемой среды конкретного ротаметра указываются в паспорте.

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе прибора, методом, принятым на заводе-изготовителе, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 26.51.63-001-1218968-2023 Ротаметры РИЗУР-РПС. Технические условия.
