| Номер в госреестре | 92533-24 |
| Наименование СИ | Приборы для измерений параметров света фар |
| Обозначение типа СИ | ИПФ-01М |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА"), Самарская область, г. Жигулевск |
| Год регистрации | 2024 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров света фар ИПФ-01М (далее - приборы) предназначены для измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости, углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар, частоты следования световых проблесков указателей поворота и силы света фар.
Принцип действия приборов основан на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы на подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, производится с помощью подвижного экрана, приводимого в движение автоматическим механизмом.
Одновременно, с помощью оптоэлектронного датчика, измеряется сила света.
Приборы конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, подвижный экран с оптической шкалой углов наклона светотеневой границы пучка, привод изменения высоты подвижного экрана и аккумулятор. В камере, в плоскости экрана расположен оптоэлектронный датчик силы света, получающий световой пучок от внешних световых приборов автомототранспортных средств;
2. Элементов задней крышки камеры: клавиша для включения прибора, разъем для подключения зарядного устройства;
3. Элементов боковой крышки камеры: разъемы для подключения внешнего фотоприемника и для подключения линии диагностического контроля (ЛТК);
4. Элементов верхней крышки камеры: экран и функциональные кнопки, позволяющие управлять работой прибора, переключать режимы измерения;
5. Фотоприемника внешнего для измерения частоты следования проблесков;
6. Нижней платформы на колесах или металлических роликах;
7. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором, для ручной регулировки высоты камеры.
К средствам измерения данного типа относятся приборы для измерений параметров света фар ИПФ-01М моделей ИПФ-01М и ИПФ-01М.01, которые различаются пределами допускаемой относительной погрешности измерений силы света фар и комплектностью.
Заводской номер приборов в цифровом формате указывается на маркировочной наклейке, расположенной на задней панели оптической камеры.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения несанкционированного доступа к узлам прибора изготовителем предусмотрено нанесение пломбы на винт верхней крышки прибора.
Общий вид приборов для измерений параметров света фар ИПФ-01М представлен на рисунке 1. Место нанесения пломбы представлено на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.
Место нанесения пломбы

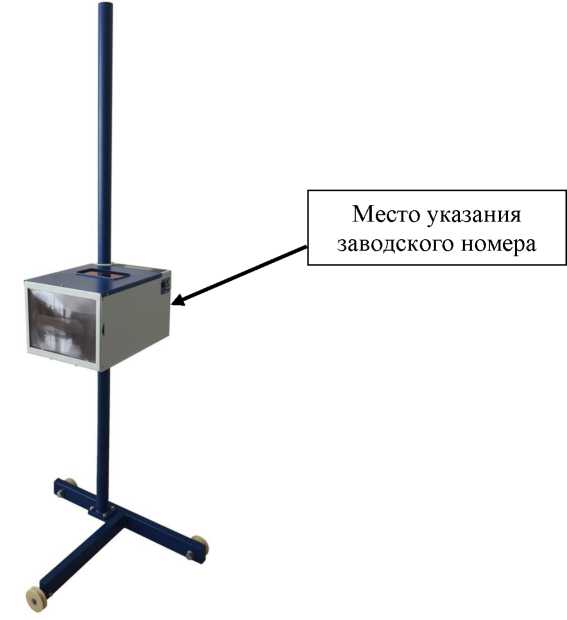

Рисунок 1 - Общий вид приборов
Рисунок 2 - Место нанесения пломбы
ПРИБОР ДЛЯ ИЗМЕРЕНИЙ ПАРАМЕТРОВ СВЕТА ФАР
ИПФ-01М
ТУ 26.51.53.160-448-21298618-2022
№ 123 май 2023 г.
Рисунок 3 - Общий вид маркировочной таблички
Для работы с приборами используется встроенное метрологически значимое программное обеспечение (далее - ВПО), которое используется для управления процессом измерений и отображения результатов измерений. Изменение ВПО не предусмотрено.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ВПО приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модель | ИПФ-01М | ИПФ-01М.01 |
| Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | от 0°00' (0 мм/10 м) до 2°34' (450 мм/10 м) (от 0 % до 4,5 %) | |
| Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | ±3'24" (±10 мм/10 м) (± 0,1 %) | |
| Пределы допускаемой абсолютной погрешности измерений углового отклонения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | ±7' (±20 мм/10 м) (± 0,2 %) | |
| Диапазон измерений силы света фар, кд | от 40 до 150000 | |
| Пределы допускаемой относительной погрешности измерений силы света фар, % | ±7 | ±12 |
| Диапазон измерений частоты следования проблесков указателей поворотов, Гц | от 1 до 2 | |
| Пределы допускаемой абсолютной погрешности измерений частоты следования проблесков указателей поворотов, Гц | ±0,1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размеры линзы (ДлинахШирина), мм | 233x170 |
| Максимальная высота измерений, мм | 1600 |
| Минимальная высота измерений, мм | 250 |
| Диапазон показаний силы света фар, кд | от 0 до 150000 |
| Напряжение питания от встроенной аккумуляторной батареи, В | от 3,5 до 4,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -10 до +40 80 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 660x530x1760 |
| Масса, кг, не более | 20 |
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную наклейку.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Модель | |||
| ИПФ-01М | ИПФ-01М.01 | ||
| Прибор для измерений параметров света фар | ИПФ-01М | 1 шт. | |
| Нижняя платформа на колесах | - | 1 шт. | |
| Вертикальная направляющая стойка | - | 1 шт. | |
| Фотоприемник внешний | - | 1 шт. | По доп. заказу |
| Кабель зарядки от прикуривателя | - | 1 шт. | По доп. заказу |
| Зарядное устройство | - | 1 шт. | |
| Рулетка | - | 1 шт. | |
| Ящик пересылочный для измерительного блока | - | 1 шт. | |
| Ящик пересылочный для вертикальной направляющей стойки | - | 1 шт. | |
| Ящик пересылочный для нижней платформы на колесах | - | 1 шт. | |
| Комплект принадлежностей и приспособлений | - | 1 комплект | |
| Руководство по эксплуатации | М 448.001.00 РЭ | 1 экз. | |
| Паспорт | М 448.001.00 ПС | 1 экз. | |
приведены в разделе 1.1.4 «Устройства и работа», разделе 2.2 «Подготовка прибора к использованию», разделе 2.4 «Использование прибора» «Прибор для измерений параметров света фар ИПФ-01М. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460;
Приказ Министерства Транспорта Российской Федерации от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;
ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия»;
Постановление Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.5);
ТУ 26.51.53.160-448-21298618-2022 «Приборы для измерений параметров света фар ИПФ-01М. Технические условия».
