Спектрофотометры 3NH, 92534-24

Назначение

Спектрофотометры 3NH (далее - спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отраженном и проходящем свете.

Описание

Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения или спектрального коэффициента пропускания в видимом участке спектра в диапазоне длин волн от 360 до 780 нм и последующем расчете цветовых характеристик.

К настоящему типу средств измерений относятся спектрофотометры следующих моделей: YS6060, YS6080, TS8260, YS3060, BS7016, TS7036 и YS4586.

Конструктивно спектрофотометры моделей YS3060, YS4586, BS7016 и TS7036 представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем. Спектрофотометры моделей YS6060, YS6080 и TS8260 представляют собой настольные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем.

Источниками излучения в спектрофотометрах моделей YS6060, TS8260, YS3060, BS7016, YS4586 и TS7036 являются светодиоды полного видимого спектра, в спектрофотометрах модели YS6080 - импульсная ксеноновая лампа. Предусмотрены две геометрии освещения/наблюдения при измерениях в отраженном свете: 45°/0° в модели YS4586; d/8° в моделях YS6060, YS6080, TS8260, YS3060, BS7016 и TS7036. Для моделей YS6060 и YS6080 предусмотрена возможность измерений в проходящем свете в геометрии освещения/наблюдения d/0°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца, а приемник излучения совпадает с нормалью к образцу. При геометрии освещения/наблюдения d/8° источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей (модель BS7016 измеряет только с включением зеркальной составляющей). Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка. При измерении в проходящем свете при геометрии освещения/наблюдения d/0° источником освещения является интегрирующая сфера, а приемник расположен по нормали к образцу.

В комплектацию спектрофотометров входят белый калибровочный стандарт и световая ловушка для проведения калибровки.

Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.

Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.

Объем встроенной памяти спектрофотометров позволяет сохранять данные от 500 до 5000 эталонов и от 10000 до 40000 образцов в зависимости от модели.

Общий вид спектрофотометров приведен на рисунке 1.

Места нанесения маркировки представлены на рисунке 2.

а) Модель YS6060, YS6080

б) Модель TS8260

в) Модель YS3060, YS4586

Рисунок 1 - Общий вид спектрофотометров 3NH

г) Модель BS7016, TS7036

Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

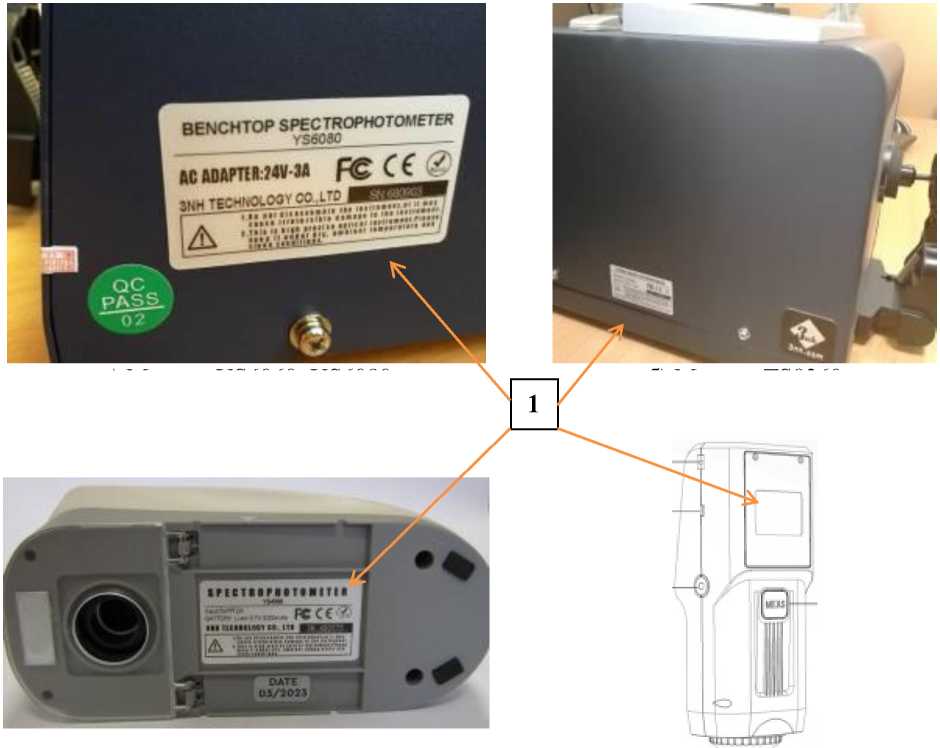

Серийный номер имеет цифровой (арабские цифры) формат и наносится на этикетку методом лазерной печати, которая наклеивается на боковую (модель TS8260), заднюю (модели BS7016, TS7036, YS6060, YS6080) или нижнюю (модели YS3060, YS4586) панель спектрофотометров.

а) Модель YS6060, YS6080

б) Модель TS8260

в) Модель YS3060, YS4586

г) Модель BS7016, TS7036

Рисунок 2 - Обозначение мест нанесения маркировки

Программное обеспечение

Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения 3NH (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти спектрофотометров.

Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется программное обеспечение SQCX для моделей YS6060, YS6080, TS8260, YS3060, BS7016, TS7036, SQCT для модели YS4586. Данное ПО не является обязательным для работы прибора.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики стационарных спектрофотометров

Таблица 4 - Основные технические характеристики портативных спектрофотометров

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 5 - Комплектность портативного средства измерений

Таблица 6 - Комплектность стационарного средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации, раздел 2.3 «Измерение» для моделей YS3060, YS6060, YS6080, YS4586, TS8260 и раздел 2.4 «Измерение» для моделей BS7016, TS7036.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. №1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;

Стандарт предприятия Shenzhen ThreeNH Technology Co., Ltd., Китай.
