Вискозиметры стеклянные капиллярные эталонные Обозначение отсутствует, 92535-24

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Карточка СИ
Номер в госреестре 92535-24
Наименование СИ Вискозиметры стеклянные капиллярные эталонные
Обозначение типа СИ Обозначение отсутствует
Изготовитель Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург
Год регистрации 2024
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Описание

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой U-образную стеклянную трубку.

Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указан заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 781220, 861228, 740306, 810513, 850125, 850108, 810122, 870123, 750510, 070491, 080491, 780901, 780902, 050508, 000830, 010591. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид вискозиметров представлен на рисунке 1.

Пломбирование вискозиметра не предусмотрено.

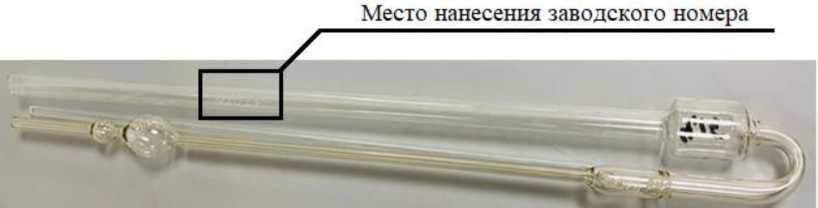

Рисунок 1 - Общий вид вискозиметра

Технические характеристики

Метрологические и основные технические характеристики вискозиметров представлены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Заводской номер вискозиметра

Номинальное значение постоянной С, мм2/с2

Диапазон измерений вязкости, мм2/с

Пределы допускаемой относительной погрешности измерения постоянной вискозиметра, %

Отклонение постоянной вискозиметра от номинального значения, %, не более

781220

0,0017

от 0,4 до 3,4

± (0,0109-ln(C) + 0,1214) *, где С - номинальное значение постоянной вискозиметра, мм2/с2

± 30

861228

740306

0,005

от 1 до 10

810513

850125

0,017

от 3,4 до 34,0

850108

810122

0,05

от 10 до 100

870123

0,17

от 34 до 340

750510

070491

0,5

от 100 до 1000

080491

780901

1,7

от 340 до 3400

780902

050508

5,0

от 1000 до 10000

000830

17,0

от 3400 до 34000

010591

* не более 0,2 %

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации вискозиметров:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

- атмосферное давление, кПа

от 18 до 22

от 30 до 80 от 84,0 до 106,7

Габаритные размеры (ДхШ), мм, не более

55 х 610

Масса, кг, не более

0,2

Средний срок службы, лет Наработка до отказа, ч, не менее

25 48000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.

Комплектность

Таблица 3 - Комплектность вискозиметров

Наименование

Обозначение

Количество

Вискозиметр стеклянный капиллярный эталонный

заводские номера 781220, 861228, 740306, 810513, 850125, 850108, 810122, 870123, 750510, 070491, 080491, 780901, 780902, 050508, 000830, 010591

16 шт.

Футляр для вискозиметров

-

4 шт.

Руководство по эксплуатации

Хд 2.842.001 РЭ

1 экз.

Сведения о методах измерений

приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ.

Нормативные документы

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622.

Зарегистрировано поверок 16
Поверителей 1
Актуальность данных 07.12.2024
