| Номер в госреестре | 92547-24 |
| Наименование СИ | Координатомеры ручные оптико-механические |
| Обозначение типа СИ | ОМК-130-02М |
| Изготовитель | Научно-производственная компания "Фаза" общество с ограниченной ответственностью (НПК "Фаза" ООО), г. Красноярск |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Координатомеры оптико-механические ОМК-130-02М (далее по тексту -координатомеры) предназначены для измерения относительных координат струны прямых и обратных отвесов, струнных створов, применяемых для контроля перемещений в горизонтальной плоскости секций, блоков, столбов гидротехнических сооружений (плотин ГЭС) и иных крупных инженерных сооружений.
Принцип действия координатомера основан на визировании струны отвеса с двух перпендикулярных направлений в плоскости горизонта и привязки линий визирования к прямоугольной системе координат, лежащей в данной плоскости, оси которой перпендикулярны линиям визирования. Координатомер относятся к средствам прикладной геодезии.
Координатомер состоит визирной трубы, двух направляющих по оси X и оси Y с отсчетными линейками «грубо» и барабанами «точно». Все элементы конструкции крепятся на основании с элементами фиксации на рабочих местах (монтажных столиках).
Координатомер представляет собой неразборную оптико-механическую конструкцию, устанавливаемую на специальные геодезические посадочные места в пунктах измерения.
По согласованию с заказчиком, прибор может выпускаться с опорами и элементами крепления под существующие на объекте посадочные места.
Пломбирование координатомеров не предусмотрено.
Возможность нанесения знака поверки на координатомеры предусмотрена. Знак поверки наносится сверху на корпус координатомера в виде голографической наклейки, а также оттиском поверительного клейма на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ).
Таблички с заводскими номерами в числовом формате, состоящие из арабских цифр, прикреплены с помощью винтов на основание координатомера и типографским способом в паспорт координатомера, однозначно идентифицирующие координатомер. Заводские номера наносятся на табличку методом «металлофото».
Общий вид координатомера в рабочем и транспортном положениях приведены на рисунке 1, рисунке 2 (а, б, с).

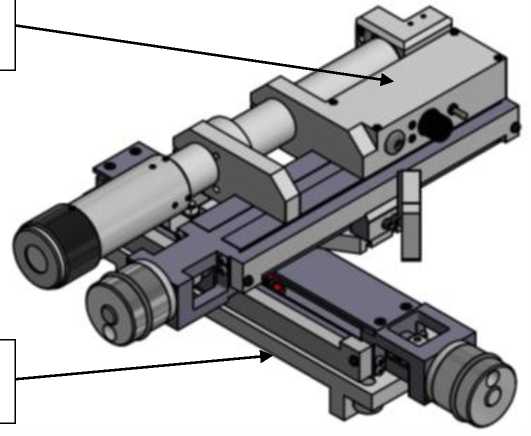

Место нанесения знака поверки
Место нанесения заводского номера

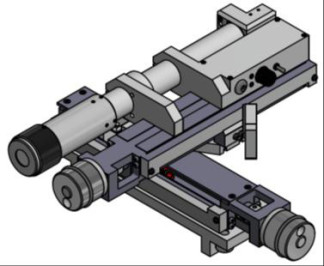

Рисунок 1 - Общий вид координатомера (рабочее положение)
(а)
(б)
(с)

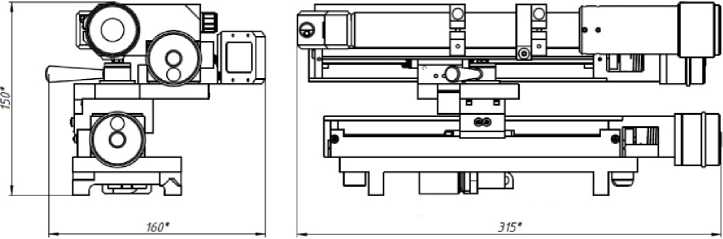

Рисунок 2 - Транспортное положение координатомера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений по оси Х, мм | от 0 до 130 |
| Диапазон измерений по оси Y, мм | от 0 до 130 |
| Пределы допускаемой абсолютной погрешности измерений координат Д, мм | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Одно деление линейной шкалы «грубо», мм | 1 |
| Одно деление шкалы барабана привода «точно», мм | 0,05 |
| Один оборот барабана привода «точно», мм | 1 |
| Габаритные размеры в рабочем положении, (ширина, высота, глубина), мм, не более | 315x150x315 |
| Габаритные размеры в транспортном положении, (ширина, высота, глубина), мм, не более | 315x150x160 |
| Наименование характеристики | Значение |
| Габаритные размеры защитного футляра, (ширина, высота, глубина), мм, не более | 460x180x370 |
| Масса изделия, кг, не более | 4 |
| Масса изделия в футляре, кг, не более | 7,5 |
| Продолжительность работы системы подсветки до полного разряда батареи питания, ч | 8 |
| Продолжительность зарядки батареи, ч | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -10 до +50 98 при 25 °С от 71,6 до 106,7 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 10 10 000 |
наносится на титульный лист паспорта ФАНЕ.201219.002ПС и титульный лист руководства по эксплуатации ФАНЕ.201219.002РЭ типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Координатомер ручной оптико-механический | ОМК-130-02М | 1 шт. |
| Руководство по эксплуатации | ФАНЕ.201219.002РЭ | 1 шт. |
| Паспорт | ФАНЕ.201219.002ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
| Свидетельство о поверке | - | 1 экз. |
| Ящик укладочный (футляр) | - | 1 шт. |
| Устройство зарядное системы подсветки (220 В, 50 Гц) | - | 1 шт. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ФАНЕ.201219.002РЭ.
Технические условия ФАНЕ.201219.002ТУ;
Локальная поверочная схема ФБУ «Красноярский ЦСМ» ЛПС-04/5-0073 «Для средств измерения длины».
