| Номер в госреестре | 92548-24 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
| Обозначение типа СИ | UC9000 |
| Изготовитель | Jiangsu Speedy Intelligent Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные и управляющие UC9000 (далее по тексту -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока различных измерительных преобразователей (ИП), в том числе термоэлектрических преобразователей (ТП) и термопреобразователей сопротивления (ТС), а так же воспроизведений силы постоянного электрического тока, с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.
Принцип действия комплексов заключается в измерении силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока, поступающих от ИП или других источников, преобразований аналоговых сигналов в цифровой код при помощи 24-разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов на контроллер, регистрации и архивировании измеренных значений, отображении данных на операторской и инженерной станциях, а также воспроизведений силы постоянного электрического тока при помощи 24-разрядного ЦАП, для формирования выходных информационных и управляющих сигналов комплексов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Комплексы состоят из операторской станции на базе персонального компьютера (ПК), модулей контроллера, модулей связи, модулей цифрового ввода, модулей цифрового вывода, модулей аналогового ввода, модулей аналогового вывода, многоканальных клеммных панелей, основной стойки.
В общем случае, в состав комплексов входят следующие основные компоненты:
- основная приборная стойка, включающая:
- модуль контроллера (PM9901);
- модуль связи (BI9901);
- модуль последовательного порта передачи данных RS-485 (CM9901);
- до 40 модулей входных/выходных сигналов (I/O);
- дополнительная приборная стойка, которая может быть размещена удаленно от основной, и включающая, до 40 модулей I/O;
- многоканальные клеммные панели, устанавливаемые в стойках, соответствующие каналам модулей I/O;
- коммутирующие кабели связи (шины I/O), предназначенные для коммутации модулей контроллеров основной стойки с удаленно расположенными модулями I/O в дополнительной стойке;
- модули I/O:
- AI9901 - 16-канальный модуль аналогового ввода;
- AIH9901 - 16-канальный модуль аналогового ввода с поддержкой HART-
протокола;
- AO9901 - 16-канальный модуль аналогового вывода;
- AOH9901 - 16-канальный модуль аналогового вывода с поддержкой HART-
протокола;
- TC9901 - 16-канальный модуль аналогового ввода;
- RTD9901 - 8-канальный модуль аналогового ввода;
- DI9901, SOE9901- 32-канальные модули цифрового ввода.
Измерительные каналы формируются на базе следующих компонентов:
- многоканальных клеммных панелей, обеспечивающих подключение внешних линий связи к модулям входных/выходных сигналов.
- многоканальных модулей входных/выходных сигналов, осуществляющих прием и преобразование входных/выходных электрических сигналов;
- программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на инженерных или операторских станциях на базе ПК.
В комплексах предусмотрено резервирование питания и измерительных модулей.
Заводской номер комплексов в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносится на идентификационную табличку размещаемой на передней двери основной приборной стойки.
Место нанесения знака поверки предусмотрено на переднюю дверь основной приборной стойки над идентификационной табличкой.
Пломбировка комплексов не предусмотрена. Ограничение доступа обеспечивается закрытием двери стоек на ключ.
Общий вид комплексов с основной приборной стойкой с указанием мест нанесения идентификационной таблички и знака поверки приведен на рисунке 1.
Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.
Общий вид комплексов с функциональными модулями приведен на рисунке 3.
Идентификационные номера функциональных модулей из состава комплексов в виде цифрового обозначения, состоящего из арабских цифр, расположены на боковой поверхности функциональных модулей и перечислены в паспорте на комплексы.

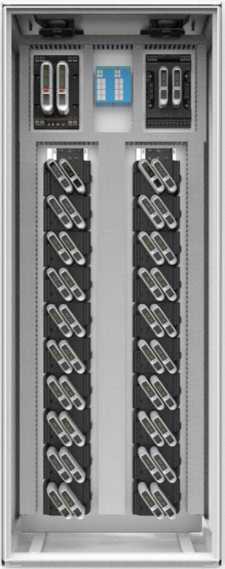

Рисунок 1 - Общий вид комплексов
Место нанесения идентификационн ой таблички и знака поверки
Место нанесения заводского
Место нанесения знака
утверждения

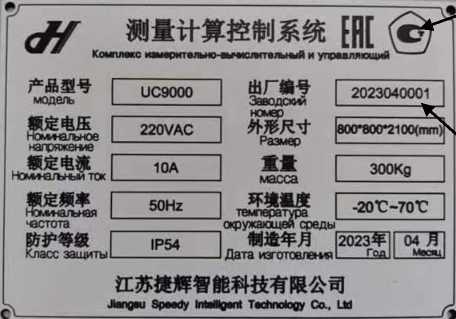

Рисунок 2 - Идентификационная табличка комплексов

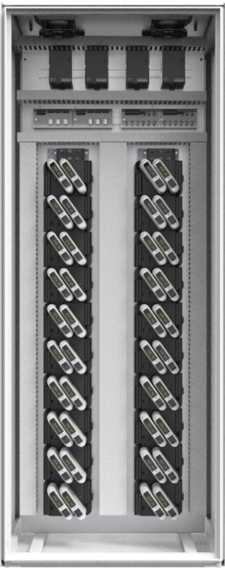

Рисунок 3 - Общий вид комплексов с функциональными модулями.
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО комплексов является ПО модулей контроллера и модулей аналогового ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, и не подлежит изменению во время работы.
Внешнее ПО представляет собой ПО верхнего уровня «UC-Suite» и позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию.
Метрологические характеристики комплексов оцениваются с учетом влияния встроенного и внешнего ПО.
Уровень защиты встроенного и внешнего ПО «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО комплексов приведены в таблицах 1-4.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UC-Suite |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.20501.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные встроенного ПО модулей контроллера
| Идентификационные данные (признаки) | Значение PM9901 |
| Идентификационное наименование ПО | PM901[0]_VH 1.4_VE1.1.5.bin |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1.2 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Идентификационные данные встроенного ПО модулей I/O
| Идентификационные данные (признаки) | Значение AI9901 | Значение AIH9901 | Значение AO9901 |
| Идентификационное наименование ПО | AI9901_VH1.0_V E1.0.3.bin | AIH9901_VH1.0 _VE1.0.5.bin | AO9901_VH1.0_ VE1.0.2.bin |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.3 | V1.0.3.5 | V1.0.2 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 4 - Идентификационные данные встроенного ПО модулей I/O
| Идентификационные данные (признаки) | Значение AOH9901 | Значение TC9901 | Значение RTD9901 |
| Идентификационное наименование ПО | AOH9901_VH1.0 _VE1.0.4.bin | TC9901_VH1.0_ VE1.0.3.bin | RTD9901_VH1.0 _VE1.0.3.bin |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.4 | V1.0.3 | V1.0.3 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 5 - Метрологические характеристики
| Тип модуля | Наименование характеристики | Значение |
| AIH9901, AI9901 | Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного электрического тока, мА | ±0,016 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,003 | |
| AOH9901, AO9901 | Диапазон воспроизведения силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока в диапазоне рабочих условий измерений, мА | ±0,064 | |
| TC9901 | Диапазон измерений постоянного электрического напряжения, мВ | ±100 |
| Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения в диапазоне рабочих условий измерений: от +10 °C до +45 °C включ., мВ от -20 °C до +10 °C не включ. и св. +45 °C до +70 °C, мВ | ±0,2 ±0,6 | |
| Диапазон измерений ТЭДС в температурном эквиваленте от преобразователей термоэлектрических по ГОСТ 8.585-2001, °C: - тип K - тип E - тип T - тип J - тип R, S - тип B - тип N | от -200 до +1200 от -200 до +900 от -200 до +350 от -40 до +750 от 0 до +1600 от +600 до +1700 от -200 до +1200 | |
| Пределы допускаемой основной абсолютной погрешности измерений ТЭДС в температурном эквиваленте от преобразователей термоэлектрических по ГОСТ 8.585-2001, °C: - тип K - тип E - тип T - тип J - тип R, S - тип B - тип N | ±3,0 ±2,2 ±1,1 ±1,9 ±3,2 ±2,6 ±2,6 | |
| Пределы допускаемой дополнительной приведенной погрешности, измерений ТЭДС в температурном эквиваленте от преобразователей термоэлектрических по ГОСТ 8.585-2001, % | ±0,003 | |
| Пределы допускаемой погрешности компенсации температуры холодного спая в диапазоне рабочих условий измерений: от 0 °C до +30 °C включ., °C от -20 °C до 0 °C не включ. и св. +30 °C до +70 °C, °C | ±1,0 ±1,5 |
Продолжение таблицы 5
| 1 | 2 | 3 |
| RTD9901 | Диапазон измерений электрического сопротивления постоянного тока, Ом | от 10 до 500 |
| Пределы допускаемой приведенной погрешности измерений электрического сопротивления постоянного тока, % | ±0,1 | |
| Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, C: - Pt100 (а=0,00385 °C’1) - 50 М (а=0,00428 oC’i) | от -200 до +850 от -50 до +150 | |
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, °C: - Pt100 (а=0,00385 oC’i) - 50 М (а=0,00428 oC’i) | ±1,15 ±0,6 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления по ГОСТ 6651-2009, % | ±0,003 |
Примечания:
1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
2. Дополнительная погрешность обусловлена изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры.
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220±20 % 50 |
| Потребляемая мощность, Вт, не более | 480 |
| Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, без конденсации, % | от +23 до +27 от 5 до 95 |
| Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, без конденсации, % - атмосферное давление, кПа | от -20 до +70 от 5 до 95 от 78,9 до 101,3 |
| Габаритные размеры стойки, мм, не более: - длина - ширина - высота | 800 800 2100 |
| Масса стойки, кг, не более | 300 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
наносится на дверь основной стойки согласно схеме, указанной на рисунке 1, и на титульный лист паспорта совмещенного с руководством по эксплуатации, типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./ экз. |
| Комплекс измерительно-вычислительный и управляющий UC9000 | - | 1 |
| Паспорт совмещенный с руководством по эксплуатации | иС9000.01.ПС/РЭ | 1 |
приведены в разделе 2.4 «Принцип работы» паспорта, совмещенного с руководством по эксплуатации UC9000.01.ПС/РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия Jiangsu Speedy Intelligent Technology Co., Ltd., Китай.
