| Номер в госреестре | 92549-24 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | SV3300 |
| Изготовитель | "Shenyang VibroTech Instruments INC", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые SV3300 (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые SV3300 выпускаются в следующих модификациях: 5 мм, 8 мм и 11 мм, которые отличаются диапазонами измерений.
Датчики из состава преобразователей вихретоковых SV3300 модификации 5 мм, 8мм и 11 мм выпускаются в исполнениях согласно структурной схеме 1.
где:
AAA - диаметр чувствительного элемента датчика (171, 172, 173, 174 - 5 мм; 101, 102, 103, 104, 105, 106 - 8 мм; 191, 192, 193, 194, 195, 196 - 11 мм);
ВВ - длина датчика без резьбы (принимает значения от 00 до 85);
СС - длина датчика (принимает значения от 03 до 95);
DD - длина преобразователя (принимает значения от 05 до 90).
Структурная схема 1 - Исполнение датчиков из состава преобразователей вихретоковых SV3300
Соединительные кабели из состава преобразователей вихретоковых SV3300 модификации 5 мм, 8 мм и 11 мм выпускаются в исполнениях согласно структурной схеме 2.
где:
AAA - тип кабеля (130 - для 5 мм и 8 мм датчиков, 830 - для 11 мм);
ВВВ - длина кабеля (040 - 4 м, 045 - 4,5 м, 080 - 8 м, 085 - 8,5 м);
СС - кабель бронированый/не бронированый (принимает значения 00 или 01).
Структурная схема 2 - Исполнение соединительных кабелей из состава преобразователей вихретоковых SV3300.
Проксиметры из состава преобразователей вихретоковых SV3300 модификации 5 мм, 8 мм и 11 мм выпускаются в исполнениях согласно структурным схемам 3-4.
где:
AAA - Тип датчика:
- 180, 880 (выходной сигнал - напряжение), RVT, AVT (выходной сигнал - ток);
BB - общая длина кабеля (совместная длина кабеля датчика и соединительного кабеля) принимает значения 50 или 90;
C - диаметр датчика от 0 до 1 (0- модификация 5 мм и 8 мм, 1 - модификация 11мм);
D - диапазон измерений 0 до 6.
EE - материал калибровки (от 00 до 20).
Структурная схема 3 - Исполнение проксиметров из состава преобразователей вихретоковых SV3300 исполнений SV3300-AAA-BB-C-D-EE.
где:
BB - общая длина кабеля (совместная длина кабеля датчика и соединительного кабеля) принимает значения 50 или 90;
C - диаметр датчика от 0 до 1 (0- модификация 5 мм и 8 мм, 1 - модификация 11мм);
DD - количество зубцов зубчатого колеса принимает значения от 01 до 99;
EEEEEE- верхний предел диапазона измерений частоты вращения принимает значения от 000120 до 100000
FF - материал калибровки (от 00 до 20).
Структурная схема 4 - Исполнение проксиметров из состава преобразователей вихретоковых SV3300 исполнений SV3300-SVT-BB-C-DD-EEEEEE -FF.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Датчик, соединительный кабель и проксиметр имеют свои заводские номера.
Общий заводской номер преобразователя вихретокового SV3300 соответствует заводскому номеру датчика, представленном в буквенно-цифровом формате, который наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Модификация преобразователя вихретокового SV3300 указывается на маркировочной табличке на проводе датчика.
Заводской номер проксиметра наносится на корпус проксиметра методом наклейки.
Заводской номер соединительного кабеля наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на соединительном кабеле.

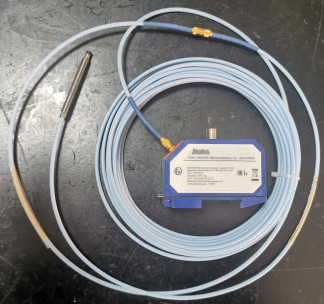

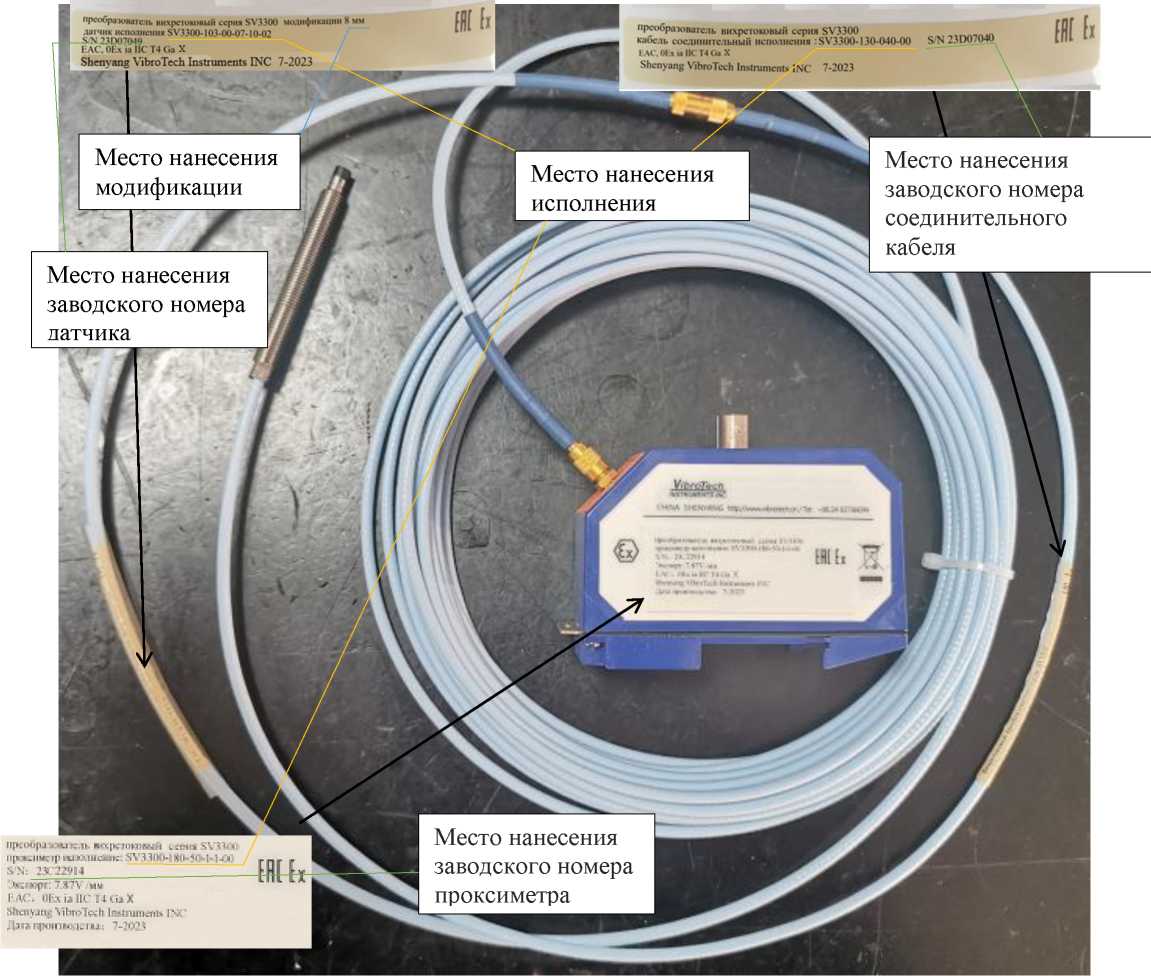

Общий вид преобразователей вихретоковых SV3300, места нанесения модификации преобразователей и исполнений составных компонентов, маркировочные таблички, а также места нанесения заводских номеров представлены на рисунке 1.
Рисунок 1 - Общий вид преобразователей вихретоковых SV3300, места нанесения модификации преобразователей и исполнений составных компонентов, маркировочные таблички, а также места нанесения заводских номеров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 5 мм и 8 мм | 11 мм | |
| Номинальное значение коэффициента преобразования, В/мм | 7,87 | 3,94 |
| Диапазон значений по унифицированному токовому выходу, мА | от 4 до 20 | |
| Измерение относительного перемещения (осевого смещения) | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 | |
| Диапазон измерений относительного перемещения (выход по постоянному напряжению), мм | от 0,5 до 2,5 | от 0,5 до 4,5 |
| Диапазоны измерений относительного перемещения (выход по постоянному току), мм | от 0,5 до 2 от 0,5 до 2,5 | от 0,5 до 4 от 0,5 до 4,5 |
| Пределы допускаемой основной относительной погрешности измерений относительного перемещения (выход по постоянному напряжению), % | ±10 | |
| Пределы допускаемой основной приведенной погрешности измерений относительного перемещения (выход по постоянному току), % | ±10 | |
| Пределы допускаемой дополнительной относительной погрешности измерений относительного перемещения при изменении температуры окружающей среды (выход по постоянному напряжению), %/°С | ±0,05 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений относительного перемещения при изменении температуры окружающей среды (выход по постоянному току), %/°С | ±0,05 | |
| Измерение виброперемещения | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 | |
| Диапазон измерений размаха виброперемещения (выход по переменному напряжению), мкм | от 10 до 2000 | от 10 до 3000 |
| Диапазоны измерений размаха виброперемещения (выход по постоянному току), мкм | от 5 от 75 от 10 до 100 от 10 до 125 от 10 до 200 от 10 до 250 от 10 до 400 от 10 до 500 | |
| Диапазон рабочих частот, Гц | от 0,1 до 1000 | |
Продолжение таблицы 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 5 мм и 8 мм | 11 мм | |
| Нелинейность амплитудной характеристики на базовой частоте 40 Гц (выход по переменному напряжению), % | ±3 | |
| Пределы допускаемой основной приведенной погрешности измерений размаха виброперемещения на базовой частоте 40 Гц (выход по постоянному току), % | ±10 | |
| Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц (выход по переменному напряжению и постоянному току), % | ±10 | |
| Пределы допускаемой дополнительной относительной погрешности измерений размаха виброперемещения при изменении температуры окружающей среды (выход по переменному напряжению), %/°С | ±0,05 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений размаха виброперемещения при изменении температуры окружающей среды (выход по постоянному току), %/°С | ±0,05 | |
| Измерение частоты вращения | ||
| Диапазон измерений частоты вращения (выходной сигнал по переменному напряжению), об/мин | от 1 до 240000 | |
| Максимальный диапазон измерений частоты вращения (выход по постоянному току), об/мин | от 1 до 100000 | |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения (выходной сигнал по переменному напряжению), об/мин | ±(1+N-0,001), N - значение частоты вращения | |
| Пределы допускаемой приведенной погрешности измерений частоты вращения (выход по постоянному току), % | ±1 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Маркировка взрывозащиты | 0Ех ia IIC T4 Ga Х |
| Условия эксплуатации, °С: - датчика - проксиметра | от -40 до +80 от -40 до +80 |
| Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрхвысота) - проксиметра (длинахвысотахширина) | 14х250 90х39х70 |
| Масса, кг, не более: - датчика (без кабеля) - проксиметра | 1,9 0,25 |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь вихретоковый | SV3300 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе «Методы измерений» руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия № Q/SZK.05-2023.
