| Номер в госреестре | 92551-24 |
| Наименование СИ | Система измерений количества и показателей качества сырой нефти на ДНС-2 Петелинского месторождения |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества сырой нефти на ДНС-2 Пете-линского месторождения (далее - СИКНС) предназначена для автоматизированных измерений массового расхода, массы и показателей качества сырой нефти.
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами ее компонентов.
СИКНС состоит из следующих функциональных частей:
- блок фильтров;
- блок измерительных линий;
- блок измерений показателей качества нефти;
- пробозаборное устройство;
- узел подключения передвижной поверочной установки;
- технологические и дренажные трубопроводы;
- система сбора, обработки информации и управления.
В состав СИКНС входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- расходомеры массовые Promass модели 83F (№ 15201-11);
- датчики давления типа КМ35 моделей КМ35-И, КМ35-Д (№ 56680-14);
- датчики температуры TMT142R (№ 63821-16);
- влагомеры поточные модели F (№ 56767-14);
- расходомер-счетчик ультразвуковой OPTISONIC 3400 (№ 57762-14);
- комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (№ 43239-15) (далее - ИВК);
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборник автоматический;
- пробоотборник ручной;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКНС указан на фирменной табличке ударным методом и в эксплуатационной документации типографским способом. Формат нанесения заводского номера -числовой. Нанесение знака поверки на СИКНС не предусмотрено.
Пломбирование СИКНС не предусмотрено.

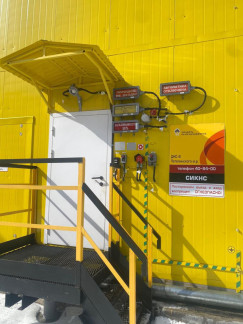

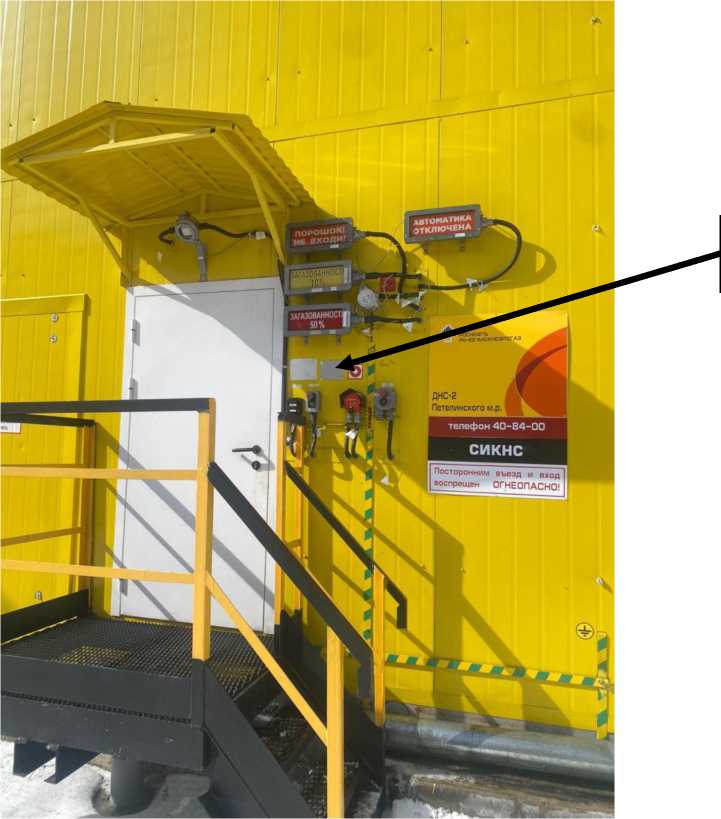

Общий вид СИКНС и место крепления маркировочной таблички показаны на рисунке 1.
Маркировочная табличка
Рисунок 1 - Общий вид СИКНС и место крепления маркировочной таблички
Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК (основной и резервный) | АРМ оператора | |
| Идентификационное наименование ПО | Formula.o | ГКС Расход НТ |
| Номер версии (идентификационный номер) ПО | 6.15 | 4.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 5ED0C426 | 70796488 |
Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКНС
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода сырой нефти, т/ч | от 20 до 643 |
| Пределы допускаемой относительной погрешности измерений | ±0,25 |
| массы сырой нефти, % | |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % - при определении массовой доли воды в сырой нефти в испытательной лаборатории в зависимости от содержания массовой доли воды в сырой нефти: - от 0 до 10 % | ±3,60 |
| - от 10 до 20 % | ±4,10 |
| - от 20 до 70 % | ±10,75 |
| - от 70 до 90 % | ±32,25 |
| - при определении объемной доли воды в сырой нефти с помощью влагомера в зависимости от содержания массовой доли воды в сырой нефти: - от 0 до 10 % | ±0,40 |
| - от 10 до 20 % | ±0,45 |
| - от 20 до 70 % | ±3,95 |
| - от 70 до 90 % | ±16,90 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть сырая |
| Диапазон температуры измеряемой среды, °С | от +25 до +60 |
| Диапазон давления измеряемой среды, МПа | от 0,2 до 4,0 |
| Плотность сырой нефти в рабочих условиях, кг/м3 | от 835,0 до 989,4 |
| Плотность обезвоженной дегазированной нефти при 20 °С, кг/м3 | от 870 до 890 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Плотность пластовой воды при 20 °С, кг/м3, не более | 1009 |
| Массовая доля воды в нефти, %, не более | 90 |
| Массовая доля механических примесей, %, не более | 0,1 |
| Массовая доля хлористых солей в нефти, мг/дм3, не более | 900 |
| Объемное содержание растворенного газа, м3/м3 | от 0,1 до 20 |
| Содержание свободного газа | не допускается |
| Режим работы СИКНС | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 (трехфазное), 220 (однофазное) 50 |
| Потребляемая мощность, кВт, не более | 35 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -50 до +50 95 от 80 до 106 |
| Срок службы, лет, не менее | 10 |
наносится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.
Комплектность СИКНС приведена в таблице 4.
Таблица 4 - Комплектность СИКНС
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества сырой нефти на ДНС-2 Петелинского месторождения, заводской № 906 | 1 шт. | |
| Руководство по эксплуатации | 847.17.00.00.000 РЭ | 1 экз. |
«Инструкция. ГСИ. Масса сырой нефти. Методика измерений системой измерений количества и показателей качества сырой нефти на ДНС-2 Петелинского месторождения ООО «РН-Югпнскнефтегаз» (свидетельство об аттестации № 01.00257-2013/109-23 от 10.01.2023).
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
