Мегаомметры цифровые VA-MH (далее - мегаомметры) предназначены для измерений сопротивления изоляции, напряжения переменного тока, напряжения постоянного тока.
Мегаомметры цифровые VA-MH (далее - мегаомметры) предназначены для измерений сопротивления изоляции, напряжения переменного тока, напряжения постоянного тока.
| Номер в госреестре | 92554-24 |
| Наименование СИ | Мегаомметры цифровые |
| Обозначение типа СИ | VA-MH |
| Изготовитель | Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мегаомметры цифровые VA-MH (далее - мегаомметры) предназначены для измерений сопротивления изоляции, напряжения переменного тока, напряжения постоянного тока.
Принцип действия мегаомметров при измерении сопротивления изоляции основан на измерении силы постоянного тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины.
Принцип действия мегаомметров при измерении напряжения переменного тока, напряжения постоянного тока основан на аналого-цифровом преобразовании входных сигналов в цифровой код. Измеренные значения сигналов проходят последующую математическую обработку с отображением измеренных значений на жидкокристаллическом индикаторе (далее - ЖКИ).
Мегаомметры изготавливаются в прямоугольном корпусе, выполненном из пластика. Конструкция мегаомметров включает в себя следующие основные узлы: преобразователь напряжения, измеритель тока, аналогово-цифровой преобразователь, микроконтроллер, ЖКИ, импульсной преобразователь. На лицевой панели мегаомметров располагаются входные разъемы измерительных каналов, ЖКИ, функциональные клавиши. На тыльной панели мегаомметров распологается отсек для батареи электропитания. Управление процессом измерений осуществляется при помощи встроенного микроконтроллера. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания. Мегаомметры имеют несколько диапазонов установки выходного напряжения. Мегаомметры снабжены функциями удержания показаний, индикации заряда батареи электропитания.
Мегаомметры выпускаются в модификациях VA-MH60B, VA-MH60D, VA-MH3545, VA-MH3546, отличающихся внешним видом, метрологическими и техническими характеристиками.
Мегаомметры выпускаются под торговой маркой «V&A».
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового или буквенно-цифрового кода.
Общий вид мегаомметров с указанием места нанесения заводского номера, места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на мегаомметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) мегаомметров не предусмотрено.
Место нанесения знака утверждения типа

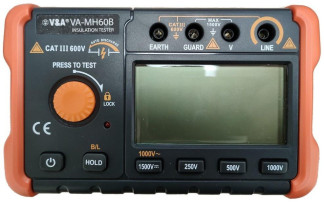

вид спереди модификации VA-MH60B
Место нанесения знака утверждения типа
вид спереди модификации VA-MH60D
Место нанесения заводского номера
вид сзади модификаций VA-MH60B, VA-MH60D
Место нанесения знака утверждения типа
вид спереди модификации VA-MH3545
Место нанесения знака утверждения типа
вид спереди модификации VA-MH3546
Место нанесения
заводского номера
вид сзади модификаций VA-MH3545, VA-MH3546
Рисунок 1 - Общий вид мегаомметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) мегаомметров состоит из встроенного ПО.
ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования мегаомметров.
Конструкция мегаомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики мегаомметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО мегаомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
|
|
Номер версии (идентификационный номер ПО), не ниже |
0.0.1 |
|
Цифровой идентификатор ПО |
Таблица 2 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH60B
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
250 |
от 0,400 до 1,999 МОм |
0,001 МОм |
±(0,005-R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм |
||
|
от 20,0 до 199,9 МОм |
0,1 МОм |
||
|
от 0,200 до 0,999 ГОм |
0,001 ГОм |
||
|
500 |
от 0,600 до 1,999 МОм |
0,001 МОм |
±(0,005-R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм |
||
|
от 20,0 до 199,9 МОм |
0,1 МОм |
||
|
от 0,200 до 1,99 ГОм |
0,001/0,01 ГОм |
||
|
1000 |
от 0,800 до 1,999 МОм |
0,001 МОм |
±(0,005-R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм |
||
|
от 20,0 до 199,9 МОм |
0,1 МОм |
||
|
от 0,200 до 4,99 ГОм |
0,001/0,01 ГОм |
1) Диапазон установки испытательного напряжения от U до 1,2^U, В. Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм.
Таблица 3 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH60D
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
500 |
от 0,600 до 1,999 МОм |
0,001 МОм |
±(0,005-R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм |
||
|
от 20,0 до 199,9 МОм |
0,1 МОм |
||
|
от 0,200 до 1,999 ГОм |
0,001 ГОм |
||
|
от 2,00 до 4,99 ГОм |
0,01 ГОм |
||
|
1000 |
от 1,000 до 1,999 МОм |
0,001 МОм |
±(0,005-R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм |
||
|
от 20,0 до 199,9 МОм |
0,1 МОм |
||
|
от 0,200 до 1,999 ГОм |
0,001 ГОм |
||
|
от 2,00 до 9,99 ГОм |
0,01 ГОм |
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
2500 |
от 3,00 до 19,99 МОм |
0,01 МОм |
±(0,005-R+5 е.м.р.) |
|
от 20,0 до 199,9 МОм |
0,1 МОм |
||
|
от 0,200 до 1,999 ГОм |
0,001 ГОм |
||
|
от 2,00 до 19,99 ГОм |
0,01 ГОм |
||
|
от 20,0 до 49,9 ГОм |
0,1 ГОм |
1) Диапазон установки испытательного напряжения от U до 1,2-U, В. Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм.
Таблица 4 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH3545
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
500 |
от 0,500 до 4,000 МОм включ. |
0,001 МОм |
±(0,03-R+5 е.м.р.)2) |
|
св. 4,00 до 40,00 МОм включ. |
0,01 МОм |
±(0,03-R+5 е.м.р.)2) |
|
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03-R+5 е.м.р.)2) ±(0,05-R+5 е.м.р.)3) |
|
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05-R+5 е.м.р.)3) |
|
|
1000 |
от 1,00 до 40,00 МОм включ. |
0,01 МОм |
±(0,03-R+5 е.м.р.)2) |
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03-R+5 е.м.р.)2) ±(0,05-R+5 е.м.р.)3) |
|
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05-R+5 е.м.р.)3) |
|
|
св. 4,00 до 40,00 ГОм включ. |
0,01 ГОм |
±(0,10-R+5 е.м.р.) |
1) Диапазон установки испытательного напряжения от 0,9-U до 1,1-U, В.
2) Для поддиапазона измерений от 0,500 до 200,0 МОм включ.
3) Для поддиапазона измерений св. 200,0 МОм до 4,000 ГОм включ.
Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм.
Таблица 5 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH3546
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
1000 |
от 1,00 до 40,00 МОм включ. |
0,01 МОм |
±(0,03-R+5 е.м.р.)2) |
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03-R+5 е.м.р.)2) ±(0,05-R+5 е.м.р.)3) |
|
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05-R+5 е.м.р.)3) |
|
|
св. 4,00 до 40,00 ГОм включ. |
0,01 ГОм |
±(0,10-R+5 е.м.р.) |
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
2500 |
от 2,50 до 40,00 МОм включ. |
0,01 МОм |
±(0,03-R+5 е.м.р.)2) |
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03-R+5 е.м.р.)2) ±(0,05-R+5 е.м.р.)3) |
|
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05-R+5 е.м.р.)3) |
|
|
св. 4,00 до 40,00 ГОм включ. |
0,01 ГОм |
±(0,10-R+5 е.м.р.) |
|
|
1) Диапазон установки испытательного напряжения от 0,9-U до 1,1’U, В. 2) Для поддиапазона измерений от 1,00 до 200,0 МОм включ. 3) Для поддиапазона измерений св. 200,0 МОм до 4,000 ГОм включ. Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм. |
|||
Таблица 6 - Метрологические характеристики в режиме измерений напряжения постоянного тока для модификации VA-MH60B
|
Диапазон измерений напряжения постоянного тока, В |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
от 20 до 1500 |
1 |
±(0,02^U+3 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, В. |
||
Таблица 7 - Метрологические характеристики в режиме измерений напряжения постоянного тока для модификации VA-MH60D
|
Диапазон измерений напряжения постоянного тока, В |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
от 20 до 1000 |
1 |
±(0,02^U+5 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, В. |
||
Таблица 8 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификации VA-MH60B
|
Диапазон измерений напряжения переменного тока, В |
Частота, Гц |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
|
от 20 до 1000 |
от 45 до 1000 |
1 |
±(0,02^U+3 е.м.р.) |
|
Примечание - |
U - измеренное значение напряжения переменного тока, В. |
||
Таблица 9 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификации VA-MH60D
|
Диапазон измерений напряжения переменного тока, В |
Частота, Гц |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
|
от 20 до 750 |
от 45 до 1000 |
1 |
±(0,02^U+5 е.м.р.) |
|
Примечание - |
U - измеренное значение напряжения переменного тока, В. |
||
Таблица 10 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификаций VA-MH3545, VA-MH3546
|
Диапазон измерений напряжения переменного тока, В |
Частота, Гц |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
|
от 0 до 600 |
от 50 до 100 |
1 |
±(0,01-U+5 е.м.р.) |
|
Примечание - U - измеренное значение напряжения переменного тока, В. |
|||
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации |
|||
|
VA-MH60B |
VA-MH60D |
VA-MH3545 |
VA-MH3546 |
|
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
9 |
||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
178х110х59 |
150x101x59 |
||
|
Масса, кг, не более: |
0,600 |
0,630 |
0,440 |
0,440 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, % |
от 0 до +40 85 |
от 0 до +40 75 |
||
|
Средняя наработка на отказ, ч |
10000 |
|||
|
Средний срок службы, лет |
10 |
|||
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус мегаомметров любым технологическим способом.
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр цифровой VA-MH |
1 шт. |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
Комплект измерительных проводов |
1 шт. |
|
|
Зажимы типа «Крокодил» |
2 шт. |
|
|
Батарея электропитания 1,5 В |
6, 8 1) шт. |
|
|
Чехол |
1 шт. 2) |
|
|
Ремень для переноски |
1 шт. 3) |
|
|
1) 6 шт. для модификаций VA-MH3545, VA-MH3546, 8 шт. - для остальных модификаций. 2) Для модификаций VA-MH3545, VA-MH3546. 3) Для модификаций VA-MH60B, VA-MH60D. |
||
приведены в разделе 4 «Устройство и работа прибора» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
ТУ 26.51.43-007-21839994-2023 «Мегаомметры цифровые VA-MH. Технические условия».
