| Номер в госреестре | 92560-24 |
| Наименование СИ | Счётчики жидкости |
| Обозначение типа СИ | SAMPI |
| Изготовитель | Компания S.A.M.P.I. S.p.A, Италия |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики жидкости SAMPI (далее - счётчики) предназначены для измерений объема нефтепродуктов и промышленных жидкостей.
Счётчики применяются при учетно-расчетных и технологических операциях.
Принцип действия счётчиков основан на зависимости частоты вращения ротора счётчика от объёмного расхода жидкости.
Счётчики состоят из камеры и трёх движущихся роторов, которые перемещают определённый объём жидкости через счётчик. Вращение роторов передаётся через редуктор на счётный механизм роликового типа или на датчик холла, который имеет соответствующий коэффициент преобразования измеряемого объема. Счётчик по заказу может быть оснащён фильтром, газоотделителем, отсечным или дифференциальным клапанами, печатающим устройством, механическим Veeder Root 7886/7887 или электронным SAMPI модели ТЕХ регистраторами.
Счётчики выпускаются моделей М5, М7, М10, М15, М25, М30, М60, М80, MS75, MS120. Счётчики отличаются по габаритным размерам, диаметру условного прохода и диапазону измерений. Общий вид счетчиков показан на рисунках 1 и 1а. Общий вид механического и электронного регистратора показан на рисунках 2 и 2а.
Счетчики моделей MS75 и MS120 отличаются от остальных моделей тем, что располагается внутри шарообразного корпуса. Используются в случаях, когда возникает необходимость подогрева счётчика, например, учёт замерзающей жидкости зимой при уличной температуре.
Серийный номер счётчика в цифровом формате наносится на таблички на лицевой стороне прибора методом металлографики (рисунок 3). Серийный номер регистратора в цифровом формате наносится на таблички на боковой стороне прибора методом металлографики (рисунок 3а).
Место установки заводских пломб представлено на рисунках 4 и 5.
Рисунок 1а - Общий вид счетчиков моделей MS75, MS120

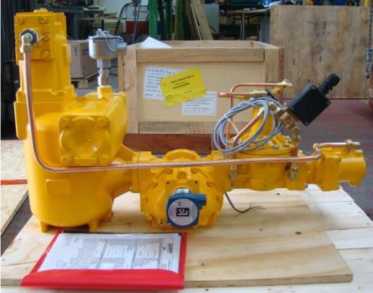

Рисунок 1 - Общий вид счетчиков моделей М5, М7, М10, М15, М25, М30, М60, М80
Рисунок 2 - Общий вид регистратора Veeder Root

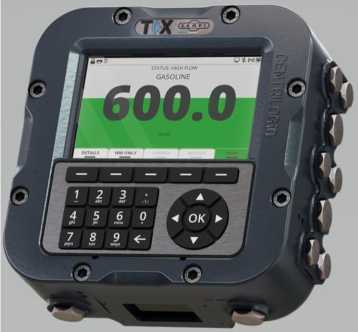

Рисунок 2а - Общий вид регистратора TEX

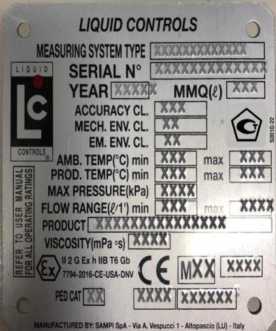

Рисунок 3а - Серийный номер счетчика

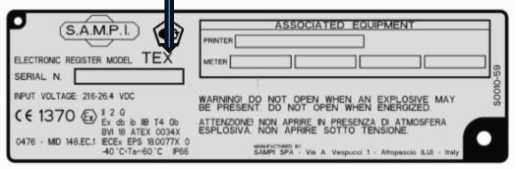

Рисунок 3 - Серийный номер регистратора

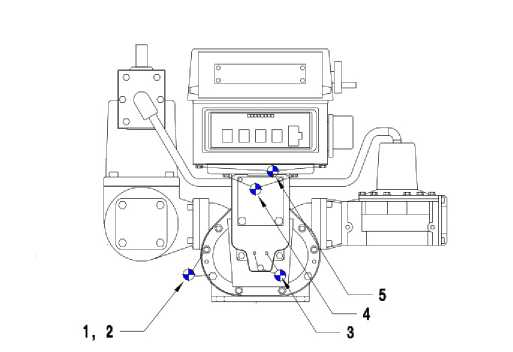

Рисунок 4 - Места установки заводских пломб показаны знаком:

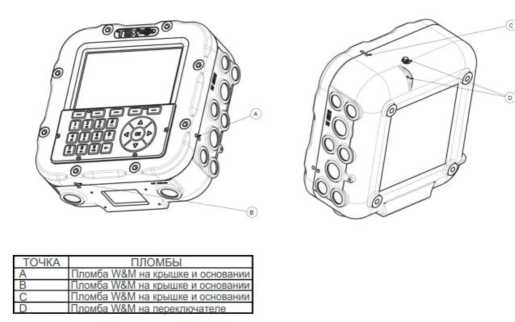

Рисунок 5 - Места установок заводских пломб на электронном регистраторе
Счетчики имеют встроенное программное обеспечение. Встроенное программное обеспечение предназначено для:
- обработки измерительной информации,
- отображения режима работы, измерительной информации, а также служебных сообщений.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Tex Tanker Expert |
| Номер версии (идентификационный номер) ПО | TEX-STK-XX-ХХ-ХХ |
| Цифровой идентификатор ПО | 5ac080c10c1cf7b9* |
| Алгоритм вычисления контрольной суммы | CRC-32 |
| *Примечание - контрольная сумма относится к данной версии Х - цифры от 1 до 9, отвечающие за метрологически незначимую часть программного обеспечения. | |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «средний».
ПО разделено на метрологически значимую и метрологически не значимую части.
Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью счетчика.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| Модель М5 | Модель М7 | Модель М10 | Модель М15 | Модель М25 | Модель М30 | Модель М60 | Модель М80 | Модель MS75 | Модель MS120 | |
| Минимальный расход, м3/ч | 1,50 | 2,28 | 3,30 | 4,56 | 6,78 | 7,8 | 13,62 | 18 | 15,90 | 22,68 |
| Номинальный расход, м3/ч | 13,62 | 22,80 | 30 | 45,60 | 67,80 | 78 | 120 | 159 | 159 | 226,80 |
| Максимальный расход, м3/ч | 15 | 30 | 33 | 60 | 69 | 102 | 136,20 | 180 | 180 | 252 |
| Номинальный диаметр DN, мм | 40 | 50 | 50 | 76 | 76 | 100 | 100 (150опц.) | 150 | 100 | 150 |
| Циклический объём, дм3 | 0,3093 | 0,6814 | 0,6814 | 1,8394 | 1,8394 | 5,1017 | 9,5112 | 9,5112 | 14,8449 | 23,9585 |
| Количество импульсов на оборот | 100 | |||||||||
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,25 | |||||||||
| Пределы показаний разового учета, дм3 (л), Механический регистратор Электронный регистратор | 99999 99999,99 | |||||||||
| Пределы показаний суммарного учета, дм3 (л) Механический регистратор Электронный регистратор | 99999999 99999999,99 | |||||||||
Таблица 3 - Основные технические характеристики счетчиков
| Значение | ||||||||||
| Наименование характеристики | Модель М5 | Модель М7 | Модель М10 | Модель М15 | Модель М25 | Модель М30 | Модель М60 | Модель М80 | Модель МS75 | Модель МS120 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 250; 162; 219 | 212; 212; 241 | 212; 212; 241 | 280; 258; 273 | 280; 258; 273 | 400; 334; 351 | 674; 416; 498 | 724; 426; 498 | 662; 716; 798 | 864; 803; 886 |
| Наибольшее рабочее давление, МПа | 1,05 | |||||||||
| Диапазон температур окружающей среды °C | от -40 до +71 | |||||||||
| Диапазон температур измеряемой среды °C | от -40 до +60 | |||||||||
| Динамическая вязкость измеряемой среды, °С, мПа^с | от 25 до 325000 | |||||||||
Таблица 4 - Основные технические характеристики электронных регистраторов
| Наименование характеристики | Значение |
| Габаритные размеры (длина, ширина, высота), мм, не более | 252; 252;119 |
| Диапазон температур окружающей среды °C | от -40 до +60 |
| Класс защиты IP | 65 |
| Маркировка взрывозащиты | 1Ex db ib IIB T4 Gb |
| Цифровые входы | 4 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч (не менее) | 60000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус первичного преобразователя объема методом наклейки.
аблица 5 - Комплектность счетчиков
| Наименование | Обозначение | Кол-во | Примечание |
| Счетчик жидкости | SAMPI | 1 шт. | Комплектация счётчика определяется заказом |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | MA 24 Ред. 00 | 1 экз. | - |
приведены в Руководстве по эксплуатации МА 24 Ред.00, Глава 1, Параграф 8, п. 8.1.5, стр. 22
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356 (Часть 2);
Техническая документация компании S.A.M.P.I. S.p.A.
