| Номер в госреестре | 92562-24 |
| Наименование СИ | Системы непрерывного контроля выброса загрязняющих веществ автоматические |
| Обозначение типа СИ | ASK-PERGAM |
| Изготовитель | Hubei Cubic-Ruiyi Instrument Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы непрерывного контроля выброса загрязняющих веществ автоматические ASK-PERGAM (далее по тексту - системы) предназначены для непрерывного автоматического измерения объёмной доли диоксида серы (SO2), оксида углерода (СО), оксида азота (NO) и вычисления объёмной доли суммы оксидов азота (NOx) в выбросах промышленных предприятий и технологических газах.
Системы включают в себя: блок пробоотборника газа, состоящий из пробоотборного зонда, обогреваемого керамического фильтра, регулятора нагрева и блока управления обратной промывкой; обогреваемую пробоотборную линию; анализаторный шкаф, в котором размещаются: система подготовки проб, включающая в себя: двухступенчатый компрессорный конденсатор, перистальтические насосы, насос для транспортировки проб газа, прецизионный фильтр, электронную систему управления, состоящую из реле, программируемого логического контроллера (ПЛК), клеммных колодок, панель управления системой подготовки проб с регуляторами температуры, сигнальными лампами и кнопками; газоанализатор PERGAM 6000, систему калибровки газоанализатора, блок сбора и обработки данных, включающий в себя промышленный компьютер и преобразователи цифровых сигналов.
Обозначение и описание функционального назначения элементов систем приведено в таблице 1.
Принцип измерения систем основан на микропоточной инфракрасной технологии. Технология заключается в поступлении непоглощенного инфракрасного света от атомов молекул SO2, NO, СО в детектор и получении концентрации газа после обработки сигнала напряжения переменного тока. В состав детектора входит передняя газовая камера, задняя камера, микро-поточный датчик, при этом передняя и задняя газовые камеры заполнены измеряемым газом. Газ в камерах расширяется под воздействием инфракрасного света и из-за разницы расширений между камерами образуется небольшой поток, который обнаруживают микропоточные датчики и выдают сигнал.
Таблица 1 - Описание и функциональное назначение элементов систем
| № | Наименование | Назначение |
| 1 | Блок пробоотборника газа | Осуществление процесса отбора проб газа, их фильтрация и обратная продувка сжатым воздухом для решения проблемы засорения зонда и обеспечения надежности системы анализа |
| 2 | Обогреваемая пробоотборная линия | Передача пробы газа в анализаторный шкаф и предотвращение образования конденсата в газах пробы, устранение влияния температуры окружающей среды, которые могут влиять на точность измерений |
| 3 | Двухступенчатый компрессорный конденсатор | Охлаждение пробы и удаление из неё конденсата |
| 4 | Перистальтические насосы | Отвод конденсата от конденсатора |
| 5 | Насос для транспортировки проб газа | Транспортировка проб газа, обеспечивающая стабильный ввод проб газа |
| 6 | Прецизионный фильтр | Окончательная фильтрация перед поступлением проб газа в газоанализатор для обеспечения соответствия пробы газа требованиям газоанализатора |
| 7 | Электронная система управления | Реализация управления терморегуляторами, электромагнитными клапанами и другими устройствами |
| 8 | Панель управления системой подготовки проб | Контроль и ручное управление системой |
| 9 | Газоанализатор PERGAM 6000 | Измерение концентрации SO2, СО, NO и отображение измеряемых и других параметров на встроенном дисплее, а также передача этих параметров в блок сбора и обработки данных. |
| 10 | Система калибровки газоанализатора | Подача к газоанализатору азота для калибровки нуля и калибровочных газов для калибровки диапазона измерений |
| 11 | Блок сбора и обработки данных | Прием данных от газоанализатора и ПЛК в промышленный компьютер, где после обработки программным обеспечением компьютера, данные отображаются и сохраняются локально. Обеспечение передачи по цифровым каналам связи в распределительную систему управления (РСУ) предприятия и службы экологического контроля |
Нанесение знака поверки на системы не предусмотрено. Пломбирование систем не предусмотрено. Общий вид систем приведен на рисунке 1.
Системы имеют серийные номера, которые наносятся на идентификационную табличку (рисунок 2) методом лазерной гравировки в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр. Идентификационная табличка наносится методом крепления двусторонним скотчем на заднюю панель анализаторного шкафа.

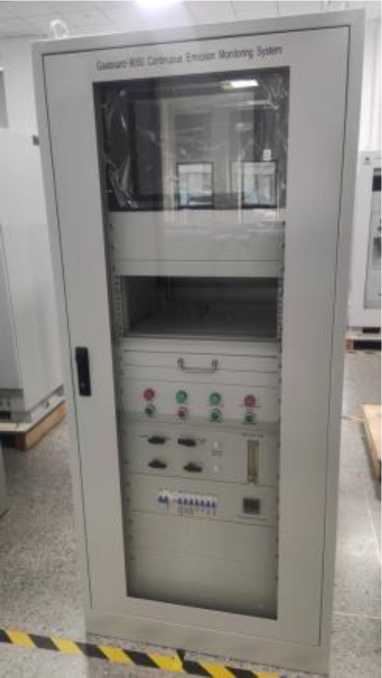

Анализаторный шкаф

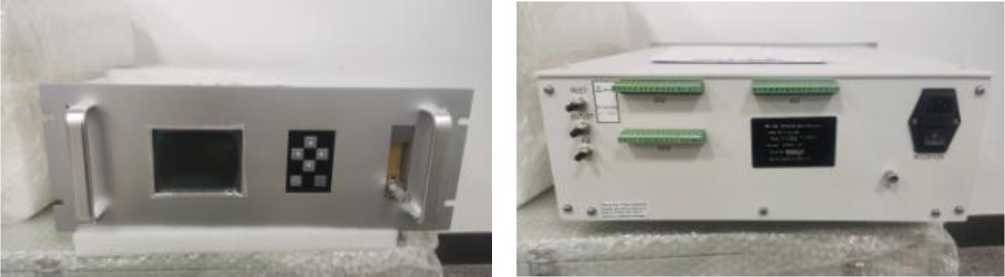

Передняя панель Задняя панель
Газоанализатор PERGAM 6000
Рисунок 1 - Общий вид систем непрерывного контроля выброса загрязняющих веществ автоматических ASK-PERGAM

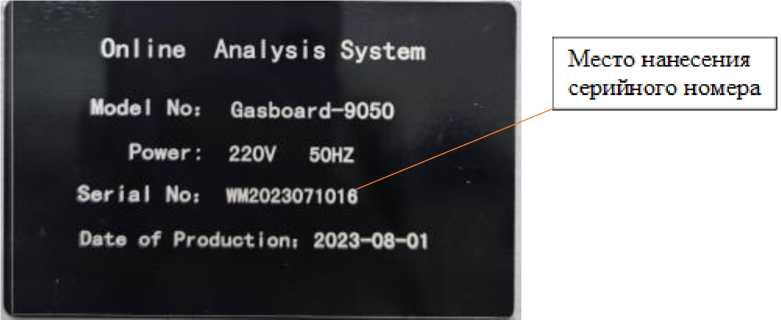

Рисунок 2 - Общий вид идентификационной таблички системы
Программное обеспечение (ПО) системы включает ПО газоанализатора и ПО промышленного компьютера.
Газоанализатор PERGAM 6000 имеет встроенное метрологически значимое ПО, которое устанавливается в энергонезависимую память прибора. Встроенное ПО используется для обеспечения функционирования газоанализатора, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Внешнее ПО устанавливается на промышленный компьютер анализаторного шкафа и используется для отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Таблица 2 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение | |
| Место установки | Газоанализатор PERGAM 6000 | Промышленный компьютер |
| Идентификационное наименование ПО | встроенное | CEMS |
| Номер версии (идентификационный номер) ПО, не ниже | V2.2/V1.6.0 | CEMS 1.4.8 230413 |
| Цифровой идентификатор ПО (алгоритм) | _ | _ |
С целью защиты ПО и данных от несанкционированного доступа и искажения: ПО расположено в энергонезависимой памяти приборов; осуществляется тестирование ПО при запуске; реализован вывод сообщений об ошибках, реализован журнал событий; осуществляется опломбирование корпуса приборов; реализован доступ к ПО при помощи системы паролей.
Уровень защиты ПО системы соответствует уровню «средний» в соответствии Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений объёмной доли определяемого ______ _ -1 компонента, млн | Поддиапазон измерений объёмной доли определяемого ______ _ -1 компонента, млн | Пределы допускаемой приведенной1) погрешности, % | Время установления показаний, с, не более |
| Диоксид серы SO2 | от 0 до 3000 | от 0 до 300 включ. св. 300 до 3000 | ± 2 | 15 |
| Оксид углерода CO | от 0 до 10000 | от 0 до 500 включ. св. 500 до 10000 | ± 2 | |
| Оксид азота NO | от 0 до 2500 | от 0 до 250 включ. св. 250 до 2500 | ± 2 |
1) Приведенная погрешность нормирована к верхнему пределу поддиапазона измерений
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 30 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 50 |
| Разрешение встроенного дисплея газоанализатора PERGAM 6000, млн-1 | 0,01 |
| Потребляемая мощность, В^А, не более | 3000 |
| Габаритные размеры (ШхДхВ), мм, не более | 700x600x1800 |
| Масса, кг, не более | 215 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от + 5 до + 45 90 от 86 до 106 |
| Средняя наработка до отказа, ч | 40000 |
| Срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским методом.
Таблица 5 - Комплектность систем
| Наименование | Обозначение | Количество |
| Система непрерывного контроля выброса загрязняющих веществ автоматическая | ASK-PERGAM | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | PERGAM.400140.005 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа PERGAM.400140.005 РЭ «Системы непрерывного контроля выброса загрязняющих веществ автоматические ASK-PERGAM. Руководство по эксплуатации».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
