Колонки топливораздаточные RT-C, 92569-24

Назначение

Колонки топливораздаточные RT-C (далее - колонки, ТРК) предназначены для измерения объема нефтепродуктов (бензин, керосин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм2/с (сСт), отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях.

Описание

В колонках реализован прямой метод динамических измерений объема отпущенного нефтепродукта в единицах объема - литрах.

Колонки имеют 8 основных модификации, которые отличаются друг от друга наличием или отсутствием насоса, количеством видов топлива, количеством одновременных заправок, количеством заправочных шлангов в составе колонки.

Колонки состоят из:

- корпуса рамной конструкции;

- гидравлического блока (всасывающего с насосным моноблоком или напорного без насосного моноблока);

- блока индикации и управления.

Гидравлический блок колонки состоит из следующих основных узлов:

- измерителя объёма модели FM4 SP, производства компании WENZHOU SUPER TECH MACHINE Co., Ltd, Китай;

- генератора импульсов модель «Оптический энкодер P100» производства компании «DEM.G. SPYRIDES S.A.», Греция;

- электромагнитного клапана двойного действия модели «mSF-20» производства компании «ZHEJIANG AOBO Technology Co., Ltd», Китай;

- распределительной коробки модели HLBH31, производства компании «Helon Explosion-proof Electric Co., Ltd.», Китай;

- концевого выключателя модели 07-2511, производства компании «BARTEC GmbH.», Германия.

Принцип действия колонок основан на измерениях объема нефтепродукта, который с помощью внешних насосов или встроенных в колонку насосных под давлением подается из резервуара в измеритель объема FM4 SP с генератором импульсов «Оптический энкодер P100». Затем через электромагнитный клапан и шланг с раздаточным пистолетом нефтепродукт поступает в бак транспортного средства или тару потребителя.

Информация об объеме нефтепродукта из гидравлического модуля поступает в блок индикации и управления LT-H (далее - отсчетное устройство) производства компании «WENZHOU BLUESKY ENERGY TECHNOLOGY CO», Китай, на цифровых табло которых индицируется цена, количество и стоимость отпущенного топлива.

Автономность блоков колонок, имеющих несколько раздаточных рукавов, обеспечивается возможностью независимой регулировки и опломбирования отдельных измерителей объёма с датчиками импульсов.

Состав и количество автономных блоков определяется модификацией колонки ТРК.

Колонка имеет следующее обозначение модификаций:

RT-C X1X2X3 Х4 где RT- C - аббревиатура (всегда RT-C)

X1 - количество видов топлива (от 2 до 4);

X2 - количество заправочных шлангов (от 2 до 8).

X3 - количество дисплеев и клавиатур.

X4 - наличие топливного насоса:

Z - с насосом (всасывающая);

S - без насоса (напорная).

Общий вид колонок представлен на рисунках 1 и 2.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, представляет собой сочетание арабских цифр и знак утверждения типа наносятся на маркировочную табличку, прикрепленную к корпусу колонки, фотохимическим методом или методом металлографии. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.

Для предотвращения несанкционированных доступа и вмешательства, которые могут привести к искажению результатов измерений, в колонках предусмотрено пломбирование с нанесением знака поверки измерителя объема, генератора импульсов, блока индикации и управления LT-H, как представлено на рисунках 4 - 6.

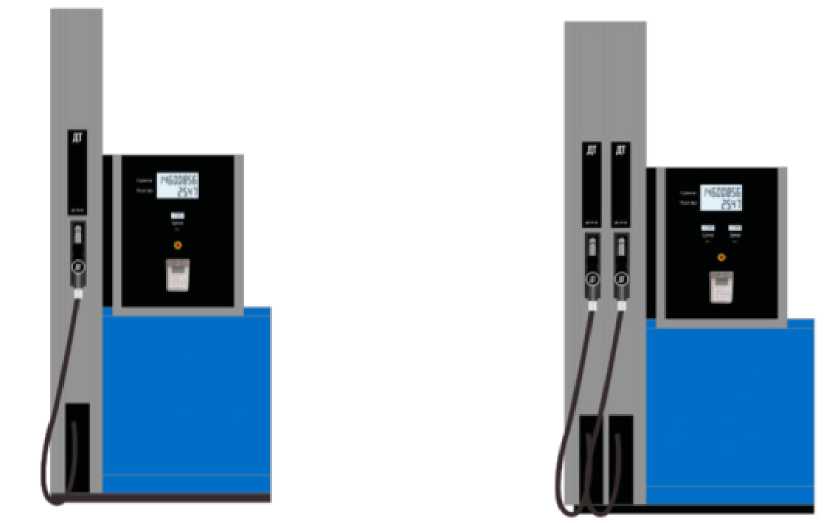

Рисунок 1 - Общий вид колонок RT-C 222 X4, RT-C 242 X4

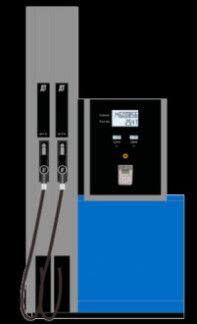

Рисунок 2 - Общий вид колонок RT-C 362 X4, RT-C 482 X4

Место нанесения

заводского номера

Место нанесения

знака утверждения типа

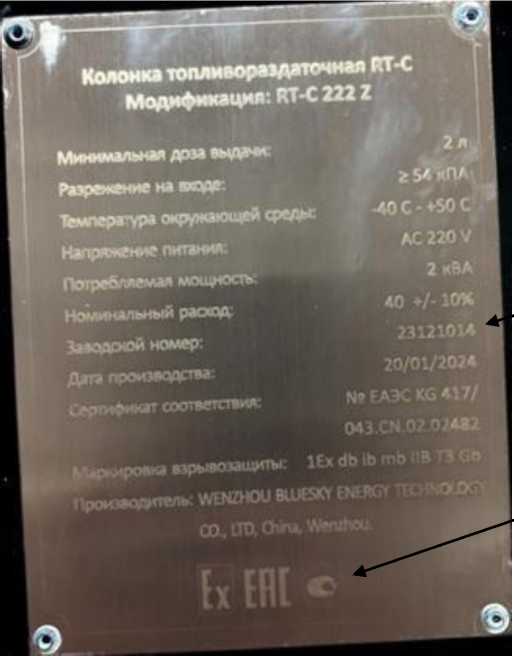

Рисунок 3 - Место нанесения знака утверждения типа, заводского номера

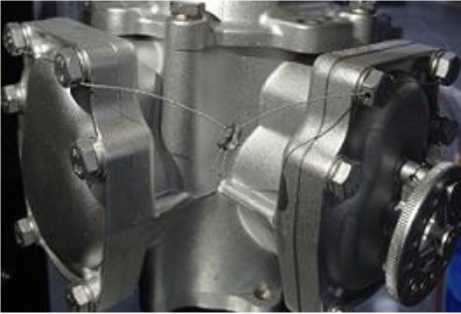

Рисунок 4 - Пломбировка измерителя объема по периметру верхней и боковой крышек и его регулировочного винта (при наличии)

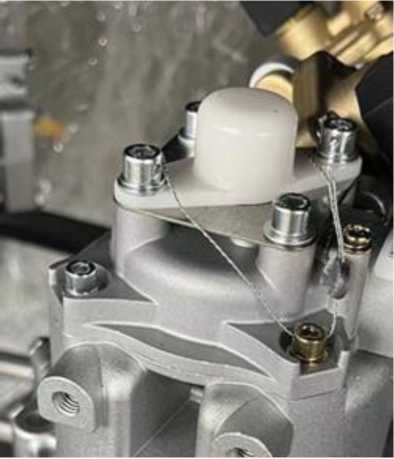

Рисунок 5 - Пломбировка генератора

импульсов

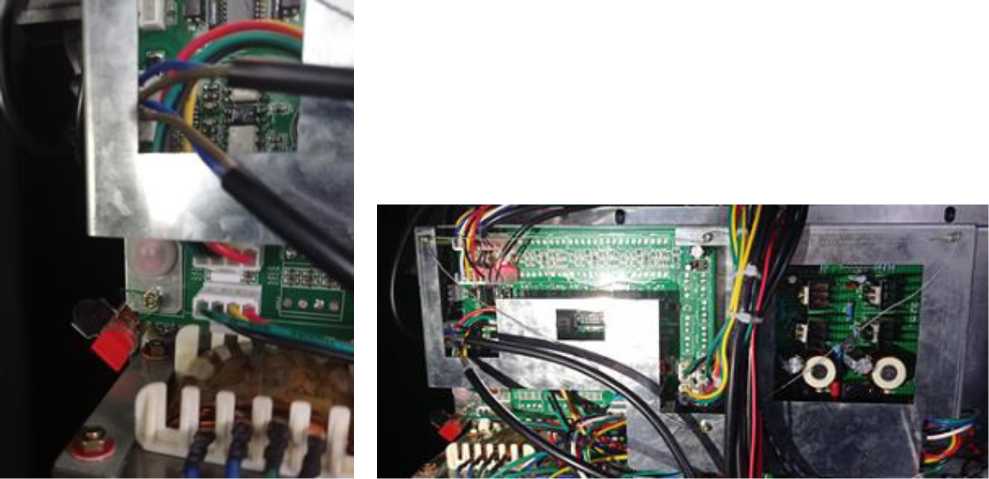

Рисунок 6 - Пломбировка блока индикации и управления LT-H

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного топлива, вывода информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в блоке индикации и управления LT-H.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки, защищен пломбой, установленной на корпусе блока индикации и управления LT-H.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Габаритные размеры и масса колонок

Знак утверждения типа

наносится на маркировочные таблички колонки фотохимическим методом или методом металлографии.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» Руководства по эксплуатации.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.4);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Стандарт предприятия СТП-01-2024.
