Номер в госреестре | 92573-24 |
Наименование СИ | Резервуары горизонтальные стальные двустенные односекционные |
Обозначение типа СИ | РГСп 50 |
Изготовитель | Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПРОММОНТАЖСТРОЙ" (ООО "КЗМК ПМС"), Ленинградская область, Кингисеппский м.р-н, г.п. Ивангородское, г. Ивангород |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары горизонтальные стальные двустенные односекционные РГСп 50 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные двустенные односекционные, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально установленные двустенные стальные односекционные сосуды цилиндрической формы с усечено-коническими днищами.
Резервуары РГСп 50 с заводскими номерами 1214, 1215, 1216 предназначены для подземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.
Общий вид резервуаров приведен на рисунке 2
Нанесение знака поверки на средство измерений не предусмотрено.

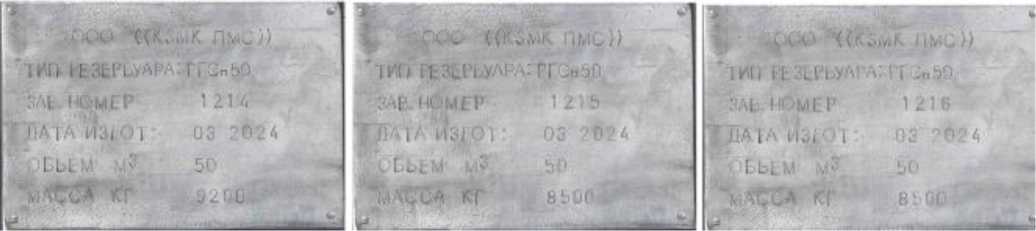

Рисунок 1 - Маркировочные таблички

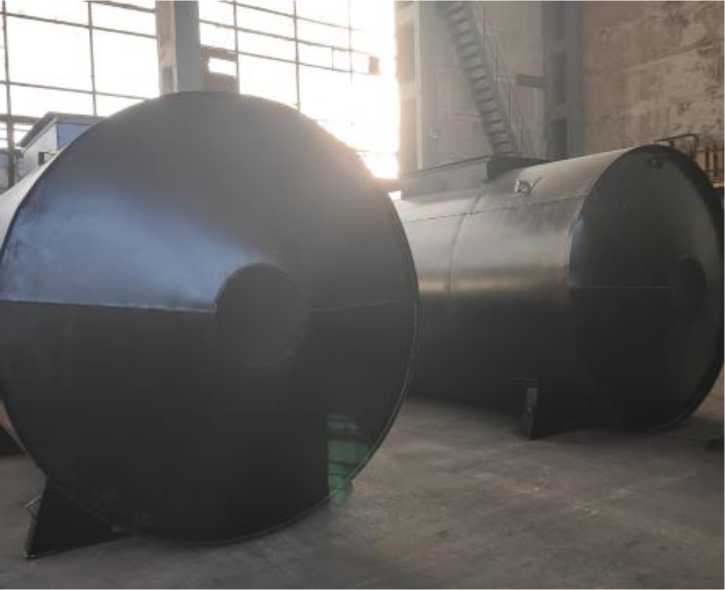

Рисунок 2 - Общий вид резервуаров РГСп 50
Пломбирование резервуаров РГСп 50 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 50 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар горизонтальный стальной двустенный односекционный | РГСп 50 | 1 шт. |
Паспорт | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Зарегистрировано поверок | 3 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
