| Номер в госреестре | 92575-24 |
| Наименование СИ | Система измерительная |
| Обозначение типа СИ | СИ-1-АПД-85 |
| Изготовитель | Акционерное общество "Уральский завод гражданской авиации" (АО "УЗГА"), г. Екатеринбург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная СИ-1-АПД-85 (далее - система) предназначена для измерений крутящего момента, относительной влажности, давления и температуры воздуха (газов) и жидкостей (топлива, масла), частоты вращения, массового (объемного) расхода топлива, напряжения постоянного тока, силы постоянного тока, частоты электрических сигналов, виброскорости, визуального контроля, регистрации и обработки параметров двигателя в процессе подготовки и проведения стендовых испытаний авиационных поршневых двигателей (далее - АПД).
Принцип действия системы основан на измерении первичными измерительными преобразователями (далее - ПИП) физических величин, преобразовании их в электрические сигналы, поступающие на вход аппаратуры сбора и преобразования сигналов в цифровой код для дальнейшей его передачи в промышленный компьютер, осуществляющий обработку, выдачу, хранение информации и ведение печатного протокола.
Система позволяет выполнять задачи, требующие высокой производительности и надежности измерительных систем для непрерывной работы в жестких условиях под управлением операционной системы реального времени. Датчик крутящего момента дополнительно оборудован обогревательными элементами для создания рабочих условий эксплуатации.
Система состоит из: пульта и стойки управления, установки измерительной, датчика давления и температуры, влажности, вибропреобразователя с предусилителем, счетчика-расходомера массового, измерителя крутящего момента, приборов щитовых цифровых электроизмерительных и шунтов.
Конструктивно система включает в себя:
- крейт с оборудованием системы сбора данных; промышленный компьютер (далее - ПК); подсистему синхронизации; сетевые коммутаторы; источники питания;
- автоматизированное рабочее место (далее - АРМ) в составе: ноутбука; сетевых коммутаторов;
- комплект ПИП.
Комплект ПИП содержит:
- установка измерительная LTR-EU-8-1 (№ 78771-20);
- датчик давления ADZ-SML (рег. № 49870-12);
- барометр цифровой MSB181 (рег. № 76571-19);
- датчик температур ТСПТ (рег. № 75208-19);
- датчик тахометрический МЭД-1 (рег. № 64257-16);
- счетчик-расходомер массовый ЭЛМЕТРО-Фломак S002 (рег. № № 47266-16);
- измеритель крутящего момента силы МА20 (рег. № 76230-19);
- вибропреобразователь пьезоэлектрический с предусилителем ВК-315А
(рег. № 22234-01);
- приборы цифровые электроизмерительные малогабаритные Щ02.01П (рег. № 6409516);
- шунты измерительные стационарные взаимозаменяемые 75.ШИСВ 100А (рег. № 78710-20);
- измеритель влажности и температуры ИВТМ-7 (рег. № 71394-18).
Модуль сбора измерений LTR-EU-8-1, управления, автоматизации и регулирования, пульт управления, барометр и источник питания в пультовом помещении, шкафы с клеммными панелями для подключения датчиков ШКП-1 и ШКП-2, датчики измерения температур и давлений, счетчик-расходомер топлива, измеритель влажности и температуры, датчик тахометрический, измеритель крутящего момента силы, вибропреобразователь, приборы цифровые электроизмерительные малогабаритные и шунты измерительные стационарные взаимозаменяемые расположены в помещении испытательного бокса.
Функционально система состоит из измерительных каналов (далее - ИК):
- давления жидкостей;
- давления воздуха;
- относительной влажности воздуха;
- температуры, измеряемой термометрами сопротивления;
- частоты вращения вала двигателя;
- массового (объемного) расхода жидкости;
- крутящего момента силы;
- виброскорости;
- напряжения постоянного тока;
- силы постоянного тока;
- частоты электрических сигналов;
- силы постоянного тока, соответствующей температуре;
- силы постоянного тока, соответствующей давлению;
- сопротивления постоянному току, соответствующего давлению;
- сопротивления постоянному току, соответствующего температуре.
ИК давления жидкостей:
Принцип действия датчика давления ADZ основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. Выходной сигнал в виде напряжения постоянного тока, пропорциональный давлению, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений давления передается в компьютер верхнего уровня.
ИК давления воздуха:
Принцип действия барометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя барометра. Измеряемое давление вызывает деформацию мембраны, которая приводит к изменению сопротивления пьезорезисторов и разбаланса моста. Выходной сигнал в виде напряжения постоянного тока, пропорциональный давлению, преобразуется в пропорциональный цифровой код модулем измерительным LTR11 c преобразователем H-27U10 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений давления передается в компьютер верхнего уровня.
ИК относительной влажности воздуха:
Принцип действия измерителя влажности основан на сенсоре влажности емкостного типа, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Выходной сигнал в виде силы постоянного тока, пропорционального относительной влажности воздуха, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений относительной влажности воздуха передается в компьютер верхнего уровня.
ИК температуры, измеряемой термометрами сопротивления:
Принцип действия основан на зависимости изменения сопротивления ПИП от температуры среды. Сопротивление с датчика температуры ТСПТ, пропорциональное температуре, преобразуется в пропорциональный цифровой код модулем LTR27 с преобразователем H-27R250 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений температуры передается в компьютер верхнего уровня. Выходной сигнал с терморезистора ИВТМ-7 в виде силы постоянного тока, пропорциональной температуре, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений относительной влажности воздуха передается в компьютер верхнего уровня.
ИК частоты вращения вала двигателя
Принцип работы основан на преобразовании изменения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в электрический сигнал. Принцип измерения частоты вращения на вал основан на преобразовании угла поворота зубчатого колеса в последовательность прямоугольных импульсов тока, частота которых пропорциональна частоте вращения вала. Выходной сигнал в виде последовательности прямоугольных импульсов тока, частота которых пропорциональна частоте вращения вала, преобразуется в пропорциональный цифровой код модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений частоты вращения вала двигателя передается в компьютер верхнего уровня.
ИК массового (объемного) расхода жидкости:
Принцип измерения массового расхода основан на эффекте кориолисовых сил, действующих на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками. Выходной частотно-импульсный сигнал, пропорциональный массовому (объемному) расходу жидкости, преобразуется в цифровой код модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений массового (объемного) расхода жидкости передается в компьютер верхнего уровня.
ИК крутящего момента силы:
Принцип измерения крутящего момента силы основан на измерении электрического сигнала тензорезисторов, расположенных на первичном измерительном преобразователе (роторе) датчика. Тензорезисторы соединены между собой в мостовую схему. Выходной сигнал мостовой схемы, пропорциональный приложенному крутящему моменту, усиливается, преобразуется в цифровой код и далее бесконтактным способом через воздушный трансформатор передается в электрическую схему неподвижной части (статор) датчика.
Принятый сигнал нормируется и в виде частотного сигнала, пропорционального приложенному крутящему моменту, преобразуется в пропорциональный цифровой код модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений крутящего момента силы передается в компьютер верхнего уровня.
ИК виброскорости:
Принцип измерения виброскорости основан на зависимости изменения выходного переменного тока от воздействующей вибрации на пьезочувствительный элемент (датчик) и согласующий усилитель (предусилитель). Выходная сила переменного тока, пропорциональная среднеквадратическому значению виброскорости, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений виброскорости передается в компьютер верхнего уровня.
ИК напряжения постоянного тока:
Принцип измерения основан на преобразовании входного напряжения постоянного тока в выходной аналоговый сигнал. Выходной сигнал силы постоянного тока, пропорциональный напряжению постоянного тока, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений напряжения постоянного тока передается в компьютер верхнего уровня.
ИК силы постоянного тока:
Принцип измерения основан на преобразовании силы постоянного тока на шунтах в напряжение постоянного тока, которое преобразуется в выходной аналоговый сигнал. Выходной сигнал силы постоянного тока, пропорциональный силе постоянного тока, преобразуется в пропорциональный цифровой код модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация о результатах измерений силы постоянного тока передается в компьютер верхнего уровня.
ИК частоты электрических сигналов:
Принцип измерения основан на аналого-цифровом преобразовании последовательности входных импульсных электрических сигналов модулем измерительным LTR51 с преобразователем H-51FL из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений частоты электрических сигналов передается в компьютер верхнего уровня.
ИК силы постоянного тока, соответствующей температуре:
Принцип измерения основан на аналого-цифровом преобразовании входной силы постоянного тока, соответствующей температуре, модулями измерительными LTR27 с преобразователями H-27I20 из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений силы постоянного тока передается в компьютер верхнего уровня.
ИК силы постоянного тока, соответствующей давлению:
Принцип измерения основан на аналого-цифровом преобразовании входной силы постоянного тока, соответствующей давлению, модулем измерительным LTR27 с преобразователем H-27I20 из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений силы постоянного тока передается в компьютер верхнего уровня.
ИК сопротивления постоянному току, соответствующего давлению:
Принцип измерения основан на аналого-цифровом преобразовании входного сопротивления постоянному току, соответствующего давлению, модулем измерительным LTR27 с преобразователем H-27R250 из состава установки измерительной LTR-EU-8-1.
Информация в виде цифрового сигнала о результатах измерений сопротивления постоянному току передается в компьютер верхнего уровня.
ИК сопротивления постоянному току, соответствующего температуре:
Принцип измерения основан на аналого-цифровом преобразовании входного сопротивления постоянному току, соответствующего температуре, модулем измерительным LTR27 с преобразователем H-27R250 из состава установки измерительной LTR-EU-8-1. Информация в виде цифрового сигнала о результатах измерений сопротивления постоянному току передается в компьютер верхнего уровня.
Маркировка наносится на этикетку, выполненную типографским способом, расположенную на лицевой стороне корпуса модуля сбора измерений, которая содержит сокращенное наименование изготовителя и его товарный знак, юридический адрес изготовителя, в том числе наименование страны изготовителя, наименование системы, обозначение технических условий, по которым изготавливаются и идентифицируются системы, заводской номер 001 системы в цифровом формате, дату изготовления (число, месяц, год), знак, удостоверяющий соответствие системы установленным требованиям технических регламентов Таможенного союза и знак утверждения типа средства измерений.
Нанесение знака поверки на корпус составных частей системы не предусмотрено.
Общий вид системы модуля сбора измерений, место нанесения знака утверждения типа, заводского номера и места установки пломбы от несанкционированного доступа представлены на рисунке 1. Общий вид ШКП-1, ШКП-2, измерительных приборов, испытательного бокса и помещения пультовой приведены на рисунках 2-5.
Место установки пломбы

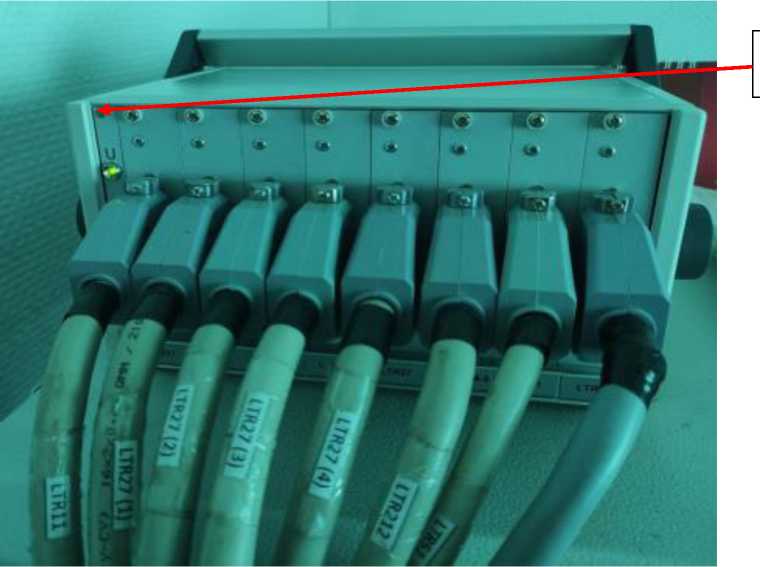

Рисунок 1 - Модуль сбора измерений, управления, автоматизации и регулирования.
Общий вид
Место нанесения знака утверждения типа и заводского номера
Место установки пломбы

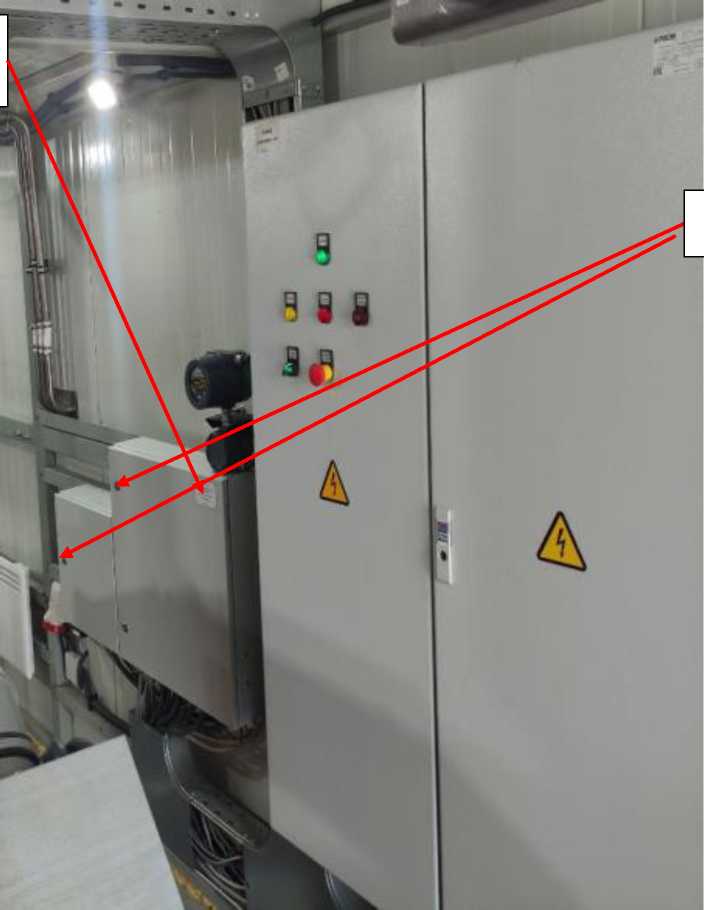

Рисунок 2 - Шкаф ШКП-1, ШКП-2. Общий вид

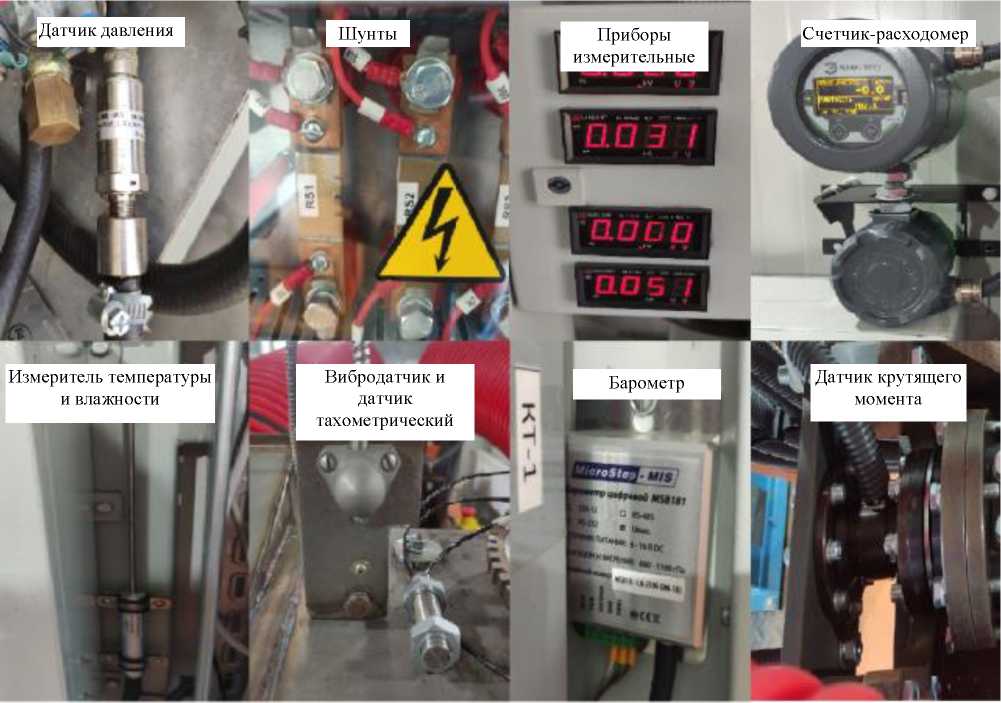

Рисунок 3 - Измерительные приборы из состава системы

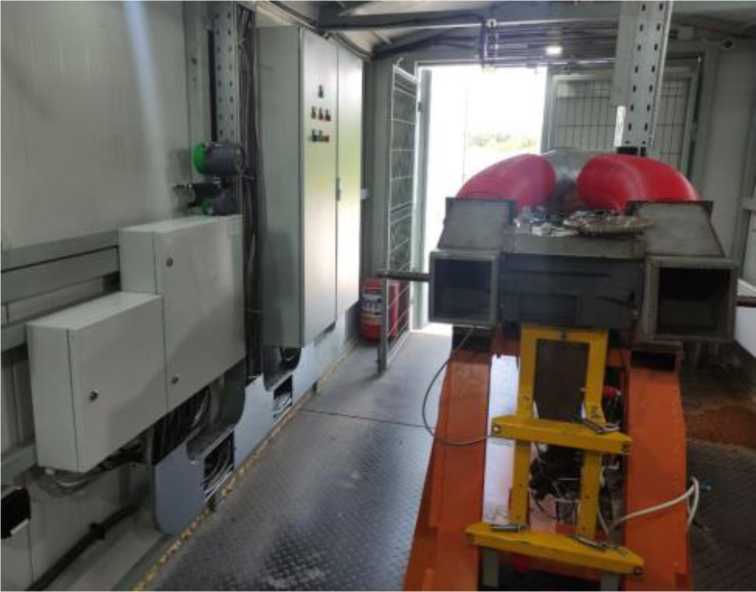

Рисунок 4 - Общий вид испытательного бокса системы

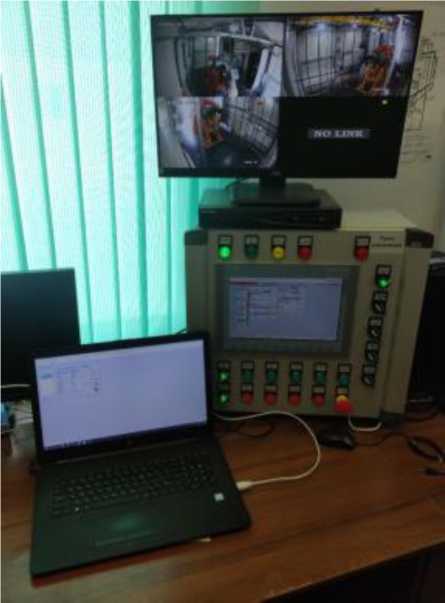

Рисунок 5 - Помещение пультовой, место оператора
Программное обеспечение Системы формируется двумя уровнями программных средств. Нижний уровень, поставляемый фирмой-разработчиком аппаратных средств (ООО «Л КАРД»), отвечает за обмен информацией первичных преобразователей с модулями измерительной установки LTR. Верхний проблемно-ориентированный пакет программ (ПО СПРУТ/W) предназначен для обслуживания испытаний различных типов двигателей и их узлов.
ПО СПРУТ/W обеспечивает выполнение следующих основных функций:
- подготовку и настройку Системы к проведению испытаний различных объектов;
- градуировку измерительных каналов;
- регистрацию величин измеряемых параметров на установившихся и переходных режимах;
- обработку результатов измерений по программам пользователя;
- настройку форм представления и отображения измеренных и расчетных величин на экране дисплея (таблицы, графики, гистограммы и т.д.);
- постэкспериментальную обработку и анализ результатов испытаний;
- организацию и обслуживание баз данных экспериментальной информации.
Программное обеспечение построено по модульному принципу и позволяет из отдельных независимых частей программного пакета в диалоговом режиме формировать интерфейс, который в наибольшей степени подходит для решения конкретной задачи.
Пакет базируется на максимальном использовании общепризнанных стандартов. Обмен данными с другими приложениями для WINDOWS осуществляется при помощи механизмов OLE (Object Linking and Embedding) и DDE (Dynamic Data Exchange). Для работы с базами данных применяются ODBC (Open DateBase Connectivity) и язык запросов SQL (Structured Query Language).
ПО может работать в программной среде операционных систем «Windows XP» (фирма «Microsoft»).
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
После установки ПО не вносит дополнительных погрешностей, поскольку вычислительные операции в системе используются только для алгебраических преобразований, а метрологические характеристики ИК нормированы в целом, с учетом работы ПО.
Идентификационными признаками служит номер версии и лицензии, которые отображаются в заголовке главного окна ПО и в специальном окне с информацией о ПО, которое может быть вызвано через главное меню ПО. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Используемое ПО с заданной периодичностью выполняет резервное копирование файлов данных. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СПРУТ/W |
| Номер версии (идентификационный номер) ПО | 7.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | b7cddd95966836bb2d707be95829c9ec |
Таблица 2 - Метрологические характеристики
| Наименование ИК | Количество ИК | Значение характеристики | |
| диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ||
| ИК давления жидкости | |||
| Избыточное давление топлива | 1 | от 0 до 0,6 МПА | ±1 % от ВПИ1) |
| ИК давления воздуха | |||
| Давление атмосферного воздуха в боксе | 1 | от 80 до 110 кПа | ±67 Па |
| ИК относительной влажности воздуха | |||
| Относительная влажность атмосферного воздуха в боксе | 1 | от 0 % до 98 % | ±2,1 % |
| ИК температуры, измеряемой термометрами сопротивления | |||
| Температура воздуха в боксе | 1 | от -40 °С до +50 °С | ±1,6 °С |
| Температура топлива | 1 | от -40 °С до +60 °С | ±1,5 °С |
| ИК частоты вращения вала | |||
| Частота вращения вала двигателя | 1 | от 200 до 4000 об/мин | ±0,2 % от ВПИ |
Продолжение таблицы 2
| Наименование ИК | Количество ИК | Значение характеристики | |
| диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ||
| ИК массового (объемного) расхода жидкости | |||
| Массовый (объемный) расход топлива | 1 | от 2 до 60 кг/ч (от 3 до 80 л/ч) | ±0,5 % от ИЗ2) |
| ИК крутящего момента силы | |||
| Крутящий момент силы | 1 | от 15 до 300 Н^м | ±0,5 % от ВПИ в диапазоне от 0 до 0,5 от ВПИ; ±0,5 % от ИЗ в диапазоне от 0,5 до 1,0 от ВПИ |
| ИК виброскорости | |||
| Среднеквадратическое значение виброскорости в контрольной точке двигателя | 1 | от 1 до 100 мм/с | ±20 % от ВПИ |
| ИК напряжения постоянного тока | |||
| Напряжение постоянного тока на выходе 1 генератора | 1 | от 1 до 300 В | ±1,5 % от ВПИ |
| Напряжение постоянного тока на выходе 2 генератора | 1 | от 1 до 300 В | ±1,5 % от ВПИ |
| ИК силы постоянного тока | |||
| Сила постоянного тока на выходе 1 генератора | 1 | от 1 до 100 А | ±1,5 % от ВПИ |
| Сила постоянного тока на выходе 2 генератора | 1 | от 1 до 100 А | ±1,5 % от ВПИ |
| ИК частоты электрических сигналов | |||
| Частота электрических сигналов с ДЧВ 1, соответствующая частоте вращения коленчатого вала двигателя | 1 | от 200 до 4000 Гц | ±0,2 % от ВПИ |
| Частота электрических сигналов с ДЧВ 2, соответствующая частоте вращения коленчатого вала двигателя | 1 | от 200 до 4000 Гц | ±0,2 % от ВПИ |
| ИК силы постоянного тока, соответствующей температуре | |||
| Сила постоянного тока, соответствующая температуре 1 головки цилиндра | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре 2 головки цилиндра | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре 3 головки цилиндра | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре 4 головки цилиндра | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
Продолжение таблицы 2
| Наименование ИК | Количество ИК | Значение характеристики | |
| диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ||
| Сила постоянного тока, соответствующая температуре отработавших газов 1 | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре отработавших газов 2 | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре отработавших газов 3 | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре отработавших газов 4 | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре масла | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая температуре охлаждающей жидкости | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| ИК силы постоянного тока, соответствующей давлению | |||
| Сила постоянного тока, соответствующая давлению масла | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| Сила постоянного тока, соответствующая давлению топлива | 1 | от 4 до 20 мА | ±0,1 % от ВПИ |
| ИК сопротивления постоянному току, соответствующего давлению | |||
| Сопротивление постоянному току, соответствующее давлению масла | 1 | от 10 до 184 Ом | ±1 % от ВПИ |
| Сопротивление постоянному току, соответствующее давлению топлива | 1 | от 10 до 184 Ом | ±1 % от ВПИ |
| ИК сопротивления постоянному току, соответствующего температуре | |||
| Сопротивление постоянному току, соответствующее температуре масла | 1 | от 0 до 250 Ом | ±1 % от ВПИ |
| Примечание: 1) ВПИ - верхний предел измерения. 2) ИЗ - измеренное значение. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - установка измерительная LTR с модулями | |
| высота | 133 |
| ширина | 236 |
| длина | 378 |
| - шкаф ШКП-1 | |
| высота | 600 |
| ширина | 600 |
| длина | 200 |
| - шкаф ШКП-2 | |
| высота | 400 |
| ширина | 400 |
| длина | 200 |
| Суммарная масса системы, кг, не более | 300 |
| Параметры электропитания: - напряжение сети постоянного тока, В | от 23 до 25 |
| - напряжение сети переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| - потребляемая мощность, В •А | не более 400 |
| Рабочие условия эксплуатации: в испытательном боксе: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность окружающего воздуха при температуре +25 °С, % | не более 95 |
| - атмосферное давление, мм рт.ст. (кПа) В помещении операторской: | от 700 до 795 (от 93,3 до 106,0) |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре +25 °С, % | от 30 до 80 |
| - атмосферное давление, мм рт.ст. (кПа) | от 700 до 795 (от 93,3 до 106,0) |
наносится типографским способом на этикетку, расположенную на лицевой стороне корпуса модуля управления, а также на титульные листы руководства по эксплуатации УРАБ.73.СТ.202.01.17.000РЭ и паспорта УРАБ.73.СТ.202.01.17.000ПС.
Таблица 5 - Комплектность системы
| Наименование | Обозначение | Количе ство |
| Система измерительная, зав. № 001, в составе: | СИ-1-АПД-85 | 1 шт. |
| Установка измерительная | LTR-EU-8-1 | 1 шт. |
Продолжение таблицы 5
| Наименование | Обозначение | Количе ство |
| Модуль измерительный | LTR11 | 1 шт. |
| Модуль измерительный | LTR27 | 5 шт. |
| Модуль измерительный | ^^212^2 | 1 шт. |
| Модуль измерительный | LTR51 | 1 шт. |
| Субмодуль измерительный | H-27I20 | 14 шт. |
| Субмодуль измерительный | H-27U10 | 3 шт. |
| Субмодуль измерительный | H-27T | 14 шт. |
| Субмодуль измерительный | H-27R250 | 9 шт. |
| Субмодуль измерительный | H-51F1 | 3 шт. |
| Датчик давления | ADZ-SML-20.0 | 1 шт. |
| Барометр цифровой | MSB181 | 1 шт. |
| Измеритель влажности и температуры | ИВТМ-7/1-Щ-2А с преобразователем ИПВТ-03-04-2В-300 | 1 шт. |
| Датчик температуры | ТСПТ 205-067-И100-А4-С10-3-60/3150 | 1 шт. |
| Датчик тахометрический | МЭД-1 | 1 шт. |
| Счетчик-расходомер массовый | ЭЛМЕТРО-Фломак S002 | 1 шт. |
| Измеритель крутящего момента силы | МА20 | 1 шт. |
| Вибропреобразователь пьезоэлектрический с предусилителем | ВК-315А | 1 шт. |
| Прибор цифровой электроизмерительный малогабаритный | Щ02.01П-500В-24ВН-1К8-22(В,В)-К-0,1 | 2 шт. |
| Прибор цифровой электроизмерительный малогабаритный | Щ02.01П-100А/75мВ-24ВН-1Я8-22(В,В)- K-0,1 | 2 шт. |
| Шунт измерительный стационарный взаимозаменяемый | 75.ШИСВ 100А | 2 шт. |
| Шкаф с клеммными панелями для подключения датчиков к LTR-EU-8-1 | ШКП-1 | 1 шт. |
| Шкаф с клеммными панелями для подключения датчиков к LTR-EU-8-1 | ШКП-2 | 1 шт. |
| Комплект кабелей связи между LTR-EU-8-1 и шкафами ШКП-1 и ШКП-2 | б/н | 1 шт. |
| Комплект кабелей связи между шкафами ШКП-1 и ШКП-2 и первичными измерительными преобразователями | б/н | 1 шт. |
| Компьютер испытательного стенда | Ноутбук НР 17.3” Intel Core i3 | 1 шт. |
Продолжение таблицы 5
| Наименование | Обозначение | Количе ство |
| Мышь компьютерная | Logitech | 1 шт. |
| Автоматизированный программный комплекс | СПРУТ/W | 1 шт. |
| Место оператора | Стол, стул | 1 шт. |
| Система измерительная СИ-1-АПД-85. Паспорт | УРАБ.73.СТ.202.01.17.000ПС | 1 шт. |
| Система измерительная СИ-1-АПД-85. Руководство по эксплуатации | УРАБ.73.СТ.202.01.17.000РЭ | 1 шт. |
| Автоматизированный программный комплекс «СПРУТ/W». Руководство по эксплуатации | СПРУТЖРЭ | 1 шт. |
| Система измерительная СИ-1-АПД-85. Методика поверки | 1 шт. |
изложены в разделе 6 «Порядок работы» документа УРАБ.73.СТ.202.01.17.000РЭ «Система измерительная СИ-1-АПД-85. Руководство по эксплуатации».
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
