| Номер в госреестре | 92578-24 |
| Наименование СИ | Калибраторы напряжения переменного тока высокочастотные |
| Обозначение типа СИ | Н5-10 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио, приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород |
| Год регистрации | 2024 |
| Срок свидетельства | 04.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы напряжения переменного тока высокочастотные Н5-10 (далее по тексту -калибраторы или приборы) предназначены для воспроизведения среднеквадратических значений синусоидального высокочастотного электрического напряжения.
Калибраторы Н5-10 применяются в качестве рабочих эталонов 1-го разряда для поверки средств измерений в диапазоне частот от 0,1 до 30 МГц и диапазоне напряжений от 0,001 до 10 В в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения № 1706 от 18.08.2023 г.
Калибраторы построены по принципу стабильного источника высокочастотного напряжения с регулируемым уровнем, в котором синусоидальное напряжения воспроизводится на фиксированных частотах диапазона 0,1 до 30 МГц. Высокочастотное напряжение в реперной точке 1 В на всех фиксированных частотах воспроизводится методом сравнения его амплитудного значения с известным значением амплитуды низкочастотного напряжения, формируемого низкочастотным калибратором. Среднеквадратические значения напряжения в диапазоне от 0,1 до 10 В воспроизводятся точным масштабированием системой автоматического регулирования калибратора относительно реперной точки 1 В. Для воспроизведения напряжения в диапазоне менее 0,1 В используется делитель напряжения с коэффициентом передачи 0,01. Работа калибратора в диапазоне нагрузок обеспечивается калибровкой напряжения в плоскости подключения нагрузки с использованием узла детектор проходного типа. Погрешности калибратора при воспроизведении напряжения нормируются на выходных разъемах узла детектор проходного типа.
Конструктивно приборы выполнены в металлическом корпусе настольного типа. На лицевой панели прибора размещены органы управления, цветной дисплей, выходной разъем N-типа и разъем для подключения детектора проходного типа.
Общий вид калибратора Н5-10 и место нанесения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлены на рисунке 2.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра прибора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку типографским методом, размещаемой на задней панели калибратора, как показано на рисунке 2.

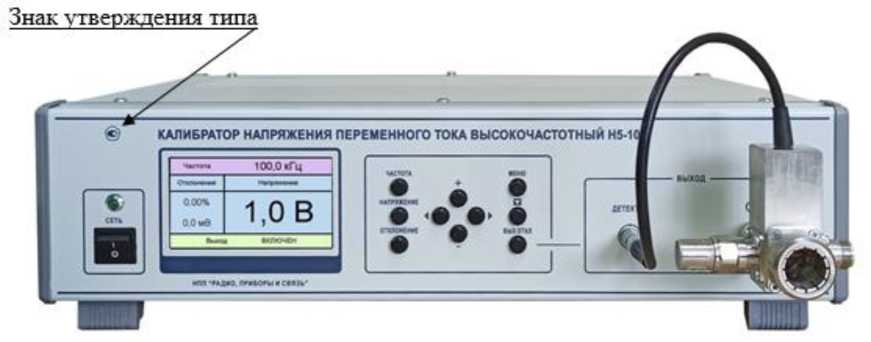

Рисунок 1 - Общий вид калибратора напряжения переменного тока Н5-10 и место нанесения знака утверждения типа

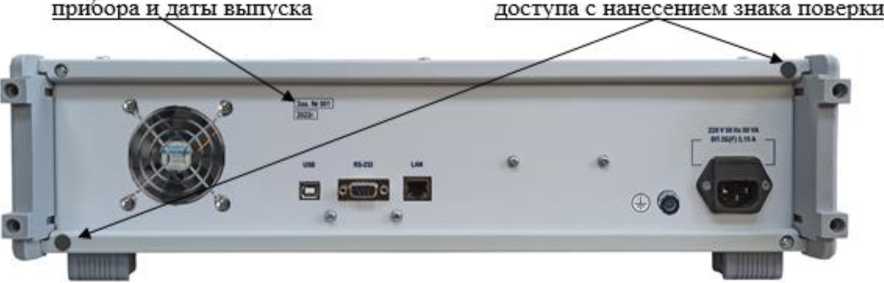

Рисунок 2 - Схема пломбировки от несанкционированногодоступа с нанесением знака поверки, обозначение мест нанесения заводского номера и даты выпуска
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | N5-10 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Метрологические и технические характеристики приборов приведены в таблицах 2-5
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 0,1 до 30 |
| Номинальные значения фиксированных частот, МГц | 0,1; 0,3; 0,5; 1; 3; 5; 10; 15; 20; 30 |
| Номинальные значения воспроизводимых напряжений, В | 0,001; 0,003; 0,005; 0,01; 0,03; 0,05; 0,1; 0,3; 0,5; 1,0; 3,0; 5,0; 10 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения | значения приведены в таблице 3 |
| Коэффициент гармоник выходного напряжения, % | значения приведены в таблице 4 |
| Диапазон устанавливаемых значений отклонения выходного напряжения относительно номинальных значений, % | ±10 |
| Пределы допускаемой абсолютной погрешности установки номинальных значений фиксированных частот, Гц | ±(5М0-5 f, )* |
| *где f„ - номинальное значение частоты, Гц | |
Таблица 3 - Пределы допускаемой относительной погрешности воспроизведения
напряжения (0о)______________________________________________________________________
| Номинальные значения напряжения, В | Значение 00, %, на частотах | ||||
| 0,1 МГц | 0,3 МГц | 0,5 МГц | 1 МГц | 3 МГц | |
| 0,3; 0,5; 1,0; 3,0; 5,0; 10 | ±0,03 | ±0,040 | ±0,05 | ±0,06 | ±0,10 |
| 0,1 | ±0,04 | ±0,045 | ±0,06 | ±0,10 | ±0,12 |
| 0,05 | ±0,05 | ±0,050 | ±0,07 | ±0,12 | ±0,20 |
| 0,03 | ±0,05 | ±0,050 | ±0,07 | ±0,15 | ±0,30 |
| 0,01 | ±0,10 | ±0,100 | ±0,15 | ±0,25 | ±0,30 |
| 0,005 | ±0,20 | ±0,200 | ±0,25 | ±0,40 | ±0,50 |
| 0,001; 0,003 | ±0,25 | ±0,250 | ±0,35 | ±0,70 | ±0,70 |
Продолжение таблицы 3
| Номинальные значения напряжения, В | Значение 00, %, на частотах | ||||
| 5 МГц | 10 МГц | 15 МГц | 20 МГц | 30 МГц | |
| 0,3; 0,5; 1,0; 3,0; 5,0; 10 | ±0,10 | ±0,10 | ±0,10 | ±0,12 | ±0,12 |
| 0,1 | ±0,15 | ±0,20 | ±0,20 | ±0,20 | ±0,20 |
| 0,05 | ±0,30 | ±0,30 | ±0,30 | ±0,30 | ±0,30 |
| 0,03 | ±0,40 | ±0,40 | ±0,40 | ±0,40 | ±0,40 |
| 0,01 | ±0,40 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| 0,005 | ±0,50 | ±0,60 | ±0,60 | ±0,60 | ±0,60 |
| 0,001; 0,003 | ±0,70 | ±0,70 | ±0,70 | ±0,70 | ±0,70 |
Таблица 4 - Коэффициент гармоник выходного напряжения калибратора
| Выходное напряжение | Коэффициент гармоник, %, на частотах | ||
| 0,1; 0,3 МГц | 0,5; 1; 3; 5 МГц | 10; 15; 20; 30 МГц | |
| до 10 В включ. | 0,01 | 0,02 | 0,03 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, ВА, не более | 60 |
| Габаритные размеры, мм, не более | |
| - высота | 140 |
| - ширина | 495 |
| - длина | 390 |
| Масса, кг, не более | 9 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +20 до +26 |
| - относительная влажность, % не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
наносится на переднюю панель прибора методом офсетной печати, на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Калибратор напряжения переменного тока высокочастотный Н5-10 | РПИС.411135.037 | 1 |
| Комплект принадлежностей | РПИС.411734.015 | 1 |
| Руководство по эксплуатации | РПИС.411135.037РЭ | 1 |
| Формуляр | РПИС.411135.037ФО | 1 |
РПИС.411135.037РЭ «Калибратор напряжения переменного тока высокочастотный Н5-10», раздел 6 «Порядок работы».
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
РПИС.411135.037ТУ «Калибраторы напряжения переменного тока высокочастотные Н5-10. Технические условия».
