Номер в госреестре | 92588-24 |
Наименование СИ | Машина сервогидравлическая испытательная |
Обозначение типа СИ | SUNS890-500 |
Изготовитель | SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD, Китай |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Машина сервогидравлическая испытательная SUNS890-500 (далее - машина) предназначена для измерений силы и деформации при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Принцип действия машины заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью гидравлического привода, перемещение штока гидроцилиндра измеряется преобразователем линейных перемещений штока гидроцилиндра.
Основными компонентами машины являются гидростанция гидропривода, нижняя опорная станина, силовая рама с приводом на которую крепятся устройства нагружения, система измерений силы и перемещения штока гидроцилиндра, датчика деформации и система управления и обработки данных.
Гидравлическая станция для машины выполнена в виде отдельного выносного блока. На силовой раме расположен блок ручного управления с клавишами управления штока гидроцилиндра и кнопка аварийной остановки машины.
К средствам измерений данного типа относится машина сервогидравлическая испытательная SUNS890-500, зав. № UTM23252.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпус машины, отображающей информацию о модификации машины и заводском номере, а также изучения эксплуатационной документации, который входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.
Пломбирование крепёжных винтов корпуса машины не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер машины в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе машины.
Нанесение знака поверки на средство измерений не предусмотрено.

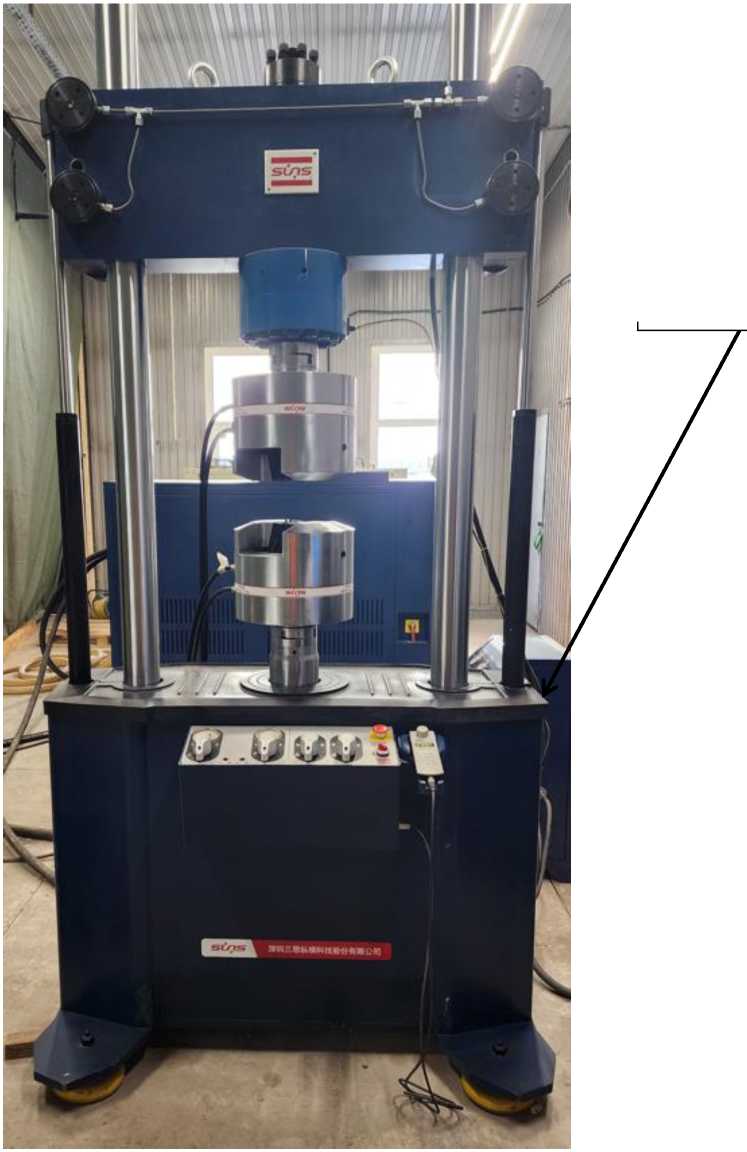

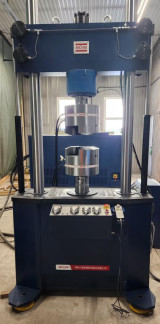

Общий вид машины сервогидравлической испытательной SUNS890-500 с местом указания заводского номера представлен на рисунке 1.
Место указания заводского номера
Рисунок 1 - Общий вид машины сервогидравлической испытательной SUNS890-500
Для работы с машиной используется метрологически значимое программное обеспечение (далее - ПО) «SUNS Центр тестовых решений», устанавливаемое на персональном компьютере для управления машиной, обработки и хранения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование характеристики | Значение |
Идентификационное наименование ПО | SUNS Центр тестовых решений |
Номер версии (идентификационный номер ПО) | v8.0.4.1007 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_____
Наименование характеристики | Значение |
Диапазон измерений силы, кН | от 10 до 500 |
Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 |
Диапазон измерений перемещений штока гидроцилиндра, мм | от -75 до +75 |
Пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра, % | ±0,5 |
Диапазон измерений перемещений (деформаций), мм | от -2,5 до 2,5 |
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций), мкм: - в диапазоне от -0,3 мм до 0,3 мм включ. | ±1,5 |
Пределы допускаемой относительной погрешности измерений перемещений в диапазоне, %: - от -2,5 мм до - 0,3 мм включ., - св. 0,3 мм до 2,5 мм | ±0,5 ±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры, мм, не более: | |
- длина | 950 |
- ширина | 1450 |
- высота | 3500 |
Масса, кг, не более | 5000 |
Параметры электрического питания: | |
- напряжение переменного тока, В | 380±38 |
- частота переменного тока, Гц | 50±1 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С | от +15 до +35 |
- относительная влажность, %, не более | 80 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Машина сервогидравлическая испытательная | SUNS890-500 | 1 шт. |
Датчик перемещений (деформации) | 3421-025М-НТ1 | 1 шт. |
Оснастка | - | 1 комплект |
Персональный компьютер | - | 1 шт. |
Гидростанция гидропривода | - | 1 шт. |
Руководство по эксплуатации | АБНД.405633.17112828.002 РЭ | 1 экз. |
Паспорт | АБНД.405633.17112828.001 ПС | 1 экз. |
приведены в главе 6 «Практическое руководство по проведению испытаний» «Машина сервогидравлическая испытательная SUNS890-500. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
«Стандарт предприятия. Машина сервогидравлическая испытательная SUNS890-500», SHENZHEN SUNS TECHNOLOGY STOCK CO., LTD, Китай
