| Номер в госреестре | 92589-24 |
| Наименование СИ | Динамометры универсальные |
| Обозначение типа СИ | КП 158 |
| Изготовитель | Акционерное общество "Павловский машиностроительный завод "Восход" (АО "ПМЗ "Восход"), Нижегородская обл., г. Павлово |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры универсальные КП 158 (далее - динамометры), предназначены для измерений силы при растяжении и сжатии образцов на производстве АО «ПМЗ «Восход»
Принцип действия динамометров заключается в определении значения силы по величине деформации упругого элемента при помощи отсчетного устройства. Фактическое значение величины деформации устанавливается по условной шкале динамометра и градуировочной таблице (характеристике).
Конструктивно динамометры состоят из упругого элемента, отсчетного устройства и рычажного механизма.
Упругий элемент состоит из скобы и центрирующего устройства для приложения нагрузки.
Отсчетное (механическое) устройство представляет собой индикатор часового типа, закрепленный на рычажном механизме.
Рычажный механизм выполнен в виде блока особой конструкции сопряженный с упругим элементом и фиксатором отсчетного устройства, предназначенный для передачи деформации в виде линейного перемещения от упругого элемента на отсчетное устройство.
К динамометрам данного типа относятся модификаций: КП 158-001 зав. №№ 70, 85, 1510001, КП 158-01 зав. №№ 8, 62, 100, КП 158-02 зав. №№ 05, 71, 119, КП 158-03 зав. №№ 86, 0920010, КП 158-04 зав. №№ 51, 66, 78, 84, КП 158-05 зав. №№ 73, 74, 120, 121, КП 158-06 зав.№№ 116, 117, 1163, 0240005, 0770008, КП 158-07 зав. №№ 109, 112, 0870008, КП 158-08 зав. №№ 96, 0150002, 1180001, 125003. Количество модификаций - 9, отличающихся диапазоном измерений, массой, геометрией упругого элемента и рычажного устройства.
На динамометре с обратной стороны при помощи клеящего состава установлены две маркировочные таблички, содержащие следующую информацию. Маркировочная табличка № 1 - фирменный знак завода изготовителя и знак утверждения типа, модификацию и предельно допустимую нагрузку. Маркировочная табличка № 2 - заводской номер (в виде цифрового кода) Информация на табличках нанесена методом гравировки.
Пломбирование динамометров не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Знак поверки на средство измерения не наносится.
Общий вид динамометров, представлены на рисунках 1 и 2, образец маркировочной таблички на рисунках 3 и 4.

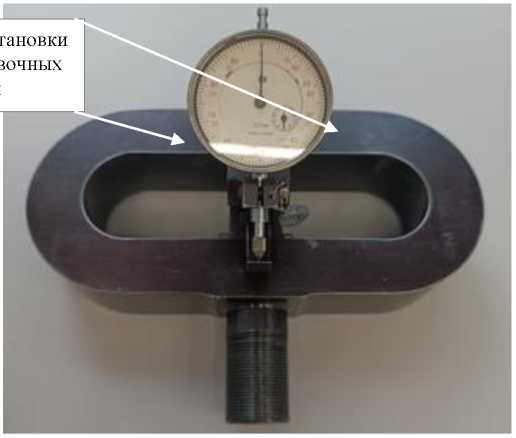

место установки маркировочных табличек
место

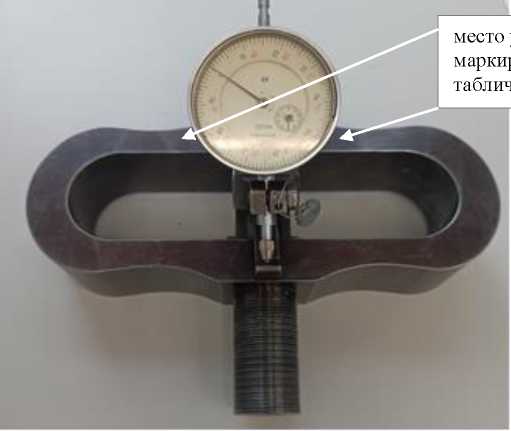

Рисунок 2. Общий вид динамометров универсальных КП 158

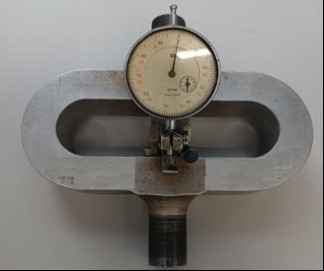

Рисунок 1. Общий вид динамометров универсальных КП 158
Рисунок 3. Образец маркировочной табличики № 1
Рисунок 4. Образец маркировочной табличики № 2
Таблица 1 - Метрологические характеристики
| Модификация динамометра | Диапазон измерений, кН (кгс) | Пределы допускаемой относительной погрешности измерений силы, % | Вид измеряемой нагрузки |
| КП 158-001 | от 0,049 до 0,49 (от 5 до 50) | ±1,0 | растяжение/сжатие |
| КП 158-01 | от 0,196 до 1,961 (от 20 до 200) | ||
| КП 158-02 | от 0,49 до 4,90 (от 50 до 500) | ||
| КП 158-03 | от 0,98 до 9,80 (от 100 до 1000) | ||
| КП 158-04 | от 2,94 до 29,42 (от 300 до 3000) | ||
| КП 158-05 | от 5,88 до 58,84 (от 600 до 6000) | ||
| КП 158-06 | от 11,78 до 117,67 (от 1200 до 12000) | ||
| КП 158-07 | от 19,61 до 196,13 (от 2000 до 20000) | ||
| КП 158-08 | от 29,42 до 294,19 (от 3000 до 30000) |
Таблица 2 - Основные технические характеристики
| Модификация динамометра | Габаритные размеры динамометра, длина, ширина, высота, мм, не более | Масса динамометра, кг, не более |
| КП 158-001 | 176х170х95 | 1,6 |
| КП 158-01 | 176x182x95 | 2,2 |
| КП 158-02 | 176x180x95 | 2,4 |
| КП 158-03 | 176x182x95 | 2,6 |
| КП 158-04 | 200x220x95 | 4,1 |
| КП 158-05 | 210x220x95 | 4,7 |
| КП 158-06 | 210x220x95 | 5,7 |
| КП 158-07 | 240x220x95 | 8,2 |
| КП 158-08 | 240x223x95 | 9,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С от +18 до + 28 - относительная влажность воздуха, %, не более 90 | ||
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и методом гравировки на маркировочную табличку.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Динамометр универсальные | КП 158 - Х* | 1 шт. |
| Паспорт | КП 158 - ПС | 1 экз. |
| Руководство по эксплуатации | КП 158 - РЭ | 1 экз. |
| * 001;01;02;03;04;05;06;07;08 | ||
Руководство по эксплуатации КП 158 - РЭ «Динамометры универсальные КП 158 - РЭ» Раздел 2 - использование по назначению.
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 27.11.2024 |
