| Номер в госреестре | 92592-24 |
| Наименование СИ | Микротвердомеры |
| Обозначение типа СИ | МН 1000 |
| Изготовитель | Общество с ограниченной ответственностью "РЕГАРД" (ООО "РЕГАРД"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микротвердомеры МН 1000 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с пунктом 3 ГОСТ Р ИСО 6507-1-2007.
К данному типу микротвердомеров относятся микротвердомеры, выпускаемые под товарным знаком «CRAFTEST».
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно микротвердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Микротвердомеры выпускаются в двенадцати модификациях: MH 1000V, MH 1000VP, MH 1000VT, MH 1000VPT, MH 1000WPT, MH 1000SPT, MH 1000VA, MH 1000VPA, MH 1000VTA, MH 1000VPTA, MH 1000WPTA, MH 1000SPTA.
Таблица 1 - Символы в обозначении модификаций и соответствующие им опции, поддерживаемые в микротвердомерах________________________________________________
| Наличие опций в модификации микротвердомера | Символ |
| Стандартный экран управления | V |
| Увеличенный экран управления | W |
| Сенсорный экран управления | S |
| Наличие встроенного принтера | Р |
| Наличие автоматической турели | Т |
| Наличие цифровой камеры, внешнего программного обеспечения | А |
Общий вид микротвердомеров с указанием места нанесения знака утверждения типа приведён на рисунках 1-3.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 3.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на микротвердомеры не предусмотрено.
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа

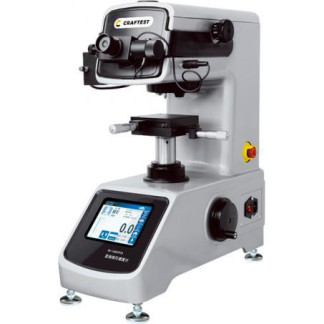

Рисунок 1 - Общий вид микротвердомеров MH 1000SPT, МН 1000SPTA
Рисунок 2 - Общий вид микротвердомеров MH 1000WPT, MH 1000WPTA
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид микротвердомеров
MH 1000V, MH 1000VP, MH 1000VT, MH 1000VPT, MH 1000VA, MH 1000VPA, MH 1000VTA, MH 1000VPTA
Программное обеспечение (далее - ПО) микротвердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО микротвердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики микротвердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение * | |
| Идентификационное наименование ПО | Thixomet Pro, Thixomet MHT | Hardness tester |
| Номер версии (идентификационный номер) ПО | не ниже v. 3.000 | не ниже v. 1.000 |
| Цифровой идентификатор ПО (контрольная сумма | - | - |
| * В соответствии с заказом | ||
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазон измерений твердости HV |
| HV 0,01 | от 50 до 350 |
| HV 0,025; HV 0,05; HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1 | от 50 до 1500 |
Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
| Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % |
| 0,098; 0,245; 0,490; 0,981 | ±1,5 |
| 1,961; 2,942; 4,903; 9,807 | ±1,0 |
Таблица 5 - Метрологические характеристики микротвердомеров по шкалам Виккерса
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | ||||||||
| от 50 до 125 включ. | св. 125 до 175 включ. | св. 175 до 225 включ. | св. 225 до 275 включ. | св. 275 до 325 включ. | св. 325 до 375 включ. | св. 375 до 425 включ. | св. 425 до 475 включ. | св. 475 до 525 включ. | |
| Пределы допускаемой абсолютной погрешности твердомера HV, (±) | |||||||||
| HV0,01 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV 0,025 | 10 | 15 | 20 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV 0,05 | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV 0,1 | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV 0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
Продолжение таблицы 5
| Обозначение шкалы твёрдости | И | нтервалы измерений твёрдости HV | ||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 до 1075 включ. | св. 1075 до 1500 включ. | |
| Пределы допускаемой абсолютной погрешности твердомера HV, (±) | ||||||||||
| HV0,025 | 58 | 66 | 75 | 83 | 95 | 105 | 115 | - | - | - |
| HV0,05 | 58 | 66 | 75 | 80 | 90 | 100 | 110 | - | - | - |
| HV0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электрического питания | |
| напряжение переменного тока, В | от 207 до 253 |
| частота переменного тока, Гц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более | |
| длина | 500 |
| ширина | 330 |
| высота | 560 |
| Масса, кг, не более | 36 |
наносится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Микротвердомер | МН 1000 | 1 шт. |
| Персональный компьютер * | - | 1 шт. |
| Внешнее программное обеспечение * | - | 1 шт. |
| Цифровая камера* | - | 1 шт. |
| Принадлежности | - | 1 комплект |
| Руководство по эксплуатации | MH 1000 - 01 РЭ | 1 экз. |
| * В соответствии с заказом | ||
приведены в документе MH 1000 - 01 РЭ «Микротвердомеры МН 1000. Руководство
по эксплуатации», глава 5 «Использование микротвердомера».
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу.
Часть 1. Метод измерения;
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ТУ 26.51.62-011-03314874 - 2023 Микротвердомеры МН 1000. Технические условия.
