Уровнемеры жидкости поплавковые EFC31B1H2-1000NM, 92593-24

Назначение

Уровнемеры жидкости поплавковые EFC31B1H2-1000NM (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.

Описание

Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке при изменении уровня жидкости.

Магнит воздействует на установленные внутри направляющей трубки герконы (датчик с линейкой из герконов с сопротивлениями). Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал и значения уровня индицируется на дисплее.

Уровнемеры состоят из:

- направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;

- поплавка со встроенной магнитной системой;

- измерительного преобразователя;

- магнитного роликового индикатора;

- измерительной линейки;

- концевых магнитных переключателей.

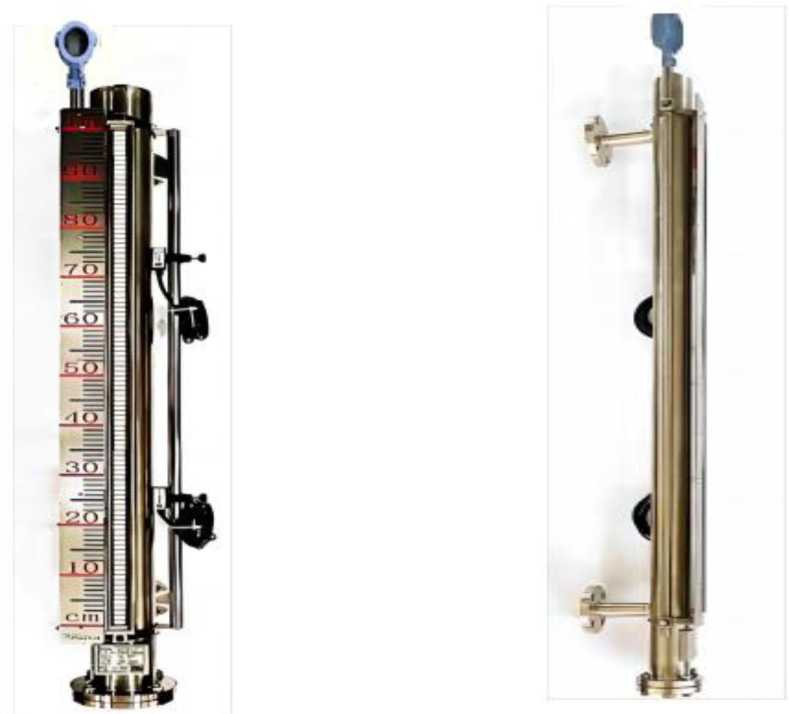

Внешний вид уровнемера приведен на рисунке 1.

а)                           б)

Рисунок 1- Внешний вид уровнемера

а) - вид на роликовый индикатор и концевые магнитные переключатели;

б) - вид сбоку на направляющую трубку с технологическим присоединением к резервуару и измерительный преобразователь

Маркировка выполнена на металлической пластине методом гравировки с указанием торговой марки изготовителя, модели, заводского номера, допускаемой погрешности измерений, максимальной температуры и давления рабочей среды, даты изготовления. Формат заводского номера буквенно-цифровой. Знак поверки наносится на паспорт.

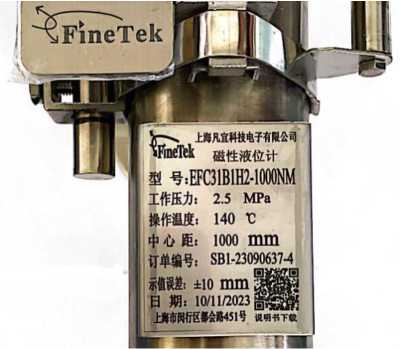

Маркировка уровнемера приведена на рисунке 2.

FineTek

амтяия WneTek

8 4^EFC31B1H2-1000NM

1Ш 2.5 MPa

*Ш 140 t Ф4> №> looo mm

SB1-23090637-4

Ш ±10 mm

В »= 10/11/2023 ^^

ЗЛШЕ»«4519 «Я*т«

Рисунок 2 - Маркировка датчика

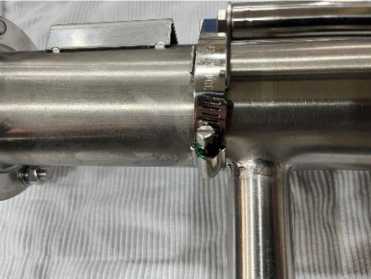

Места пломбирования приведены на рисунке 3.

Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе.

Рисунок 3 - Места пломбирования датчика

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.

ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.

Технические характеристики

Таблица 2

Комплектность

аблица 3

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Сведения о методах измерений

изложены в руководстве по эксплуатации раздел 4.

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация фирмы FINE AUTOMATION СО., LTD.
