Государственный реестр средств измерений

Автоцистерна MERCEDES-BENZ 2543 ACTROS, 92602-24

92602-24
Автоцистерна MERCEDES-BENZ 2543 ACTROS (далее - автоцистерна) предназначена для измерений объема, транспортирования и временного хранения нефтепродуктов.
Карточка СИ
Номер в госреестре 92602-24
Наименование СИ Автоцистерна
Обозначение типа СИ MERCEDES-BENZ 2543 ACTROS
Изготовитель Industriewerke Saar GmbH, Германия
Год регистрации 2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Автоцистерна MERCEDES-BENZ 2543 ACTROS (далее - автоцистерна) предназначена для измерений объема, транспортирования и временного хранения нефтепродуктов.

Описание

Принцип действия автоцистерны основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Автоцистерна состоит из алюминиевой сварной емкости постоянного сечения чемоданообразной формы. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. Автоцистерна состоит из трех герметичных секций, которые оборудованы горловиной круглой формы с установленным указателем уровня налива. Автоцистерна является транспортной мерой полной вместимости (далее - ТМ).

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

- горловину;

- указатель уровня налива;

- съемную крышку горловины с заливным люком;

- клапан дыхательный;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие.

На боковых сторонах и сзади автоцистерны имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

К автоцистерне данного типа относится автоцистерна с заводским номером WDB9502031K822146.

Заводской номер автоцистерны WDB9502031K822146 нанесен на шасси (раму) ударным способом и в паспорт печатным способом.

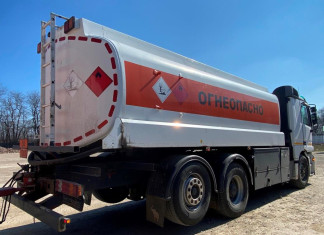

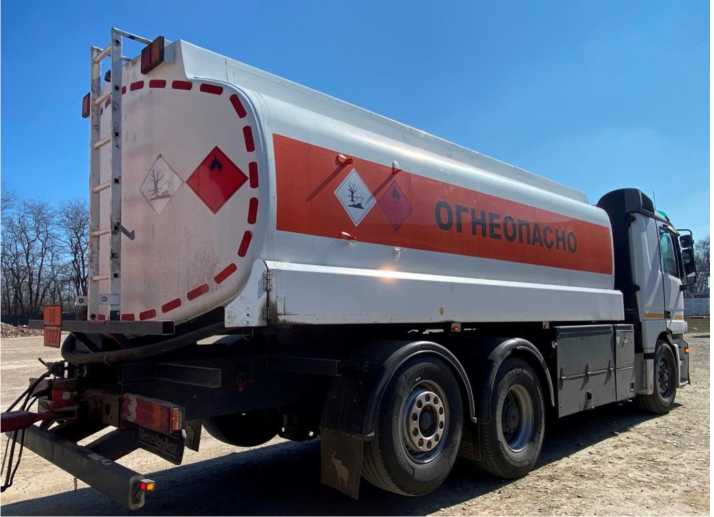

Общий вид автоцистерны представлен на рисунке 1.

Рисунок 1 - Общий вид автоцистерны MERCEDES-BENZ 2543 ACTROS, заводской номер WDB9502031K822146

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Мест о нанесения, знака поверки

Место установки пломбы

Верхняя, образующая, цистерны

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ) и на навесную пломбу, препятствующую демонтажу болтового соединения.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Заводской номер

WDB9502031K822146

Номинальная вместимость, дм3

19805

Количество секций

3

Номинальная вместимость секций, дм3 секция 1

6580

секция 2

6510

секция 3

6715

Пределы допускаемой относительной погрешности, %

±0,4

Разность между номинальной и действительной вместимостью, %, не более

±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Снаряженная масса, кг, не более

10400

Условия эксплуатации:

Температура окружающей среды, °C

от -40 до +45

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Автоцистерна

MERCEDES-BENZ 2543 ACTROS

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в пункте 3 паспорта

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.11.2024
