| Номер в госреестре | 92604-24 |
| Наименование СИ | Лента измерительная |
| Обозначение типа СИ | Л5Н3 |
| Изготовитель | Общество с ограниченной ответственностью "Опика" (ООО "Опика"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.
К ленте измерительной данного типа относится лента измерительная Л5Н3 зав. № 15497.
Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.

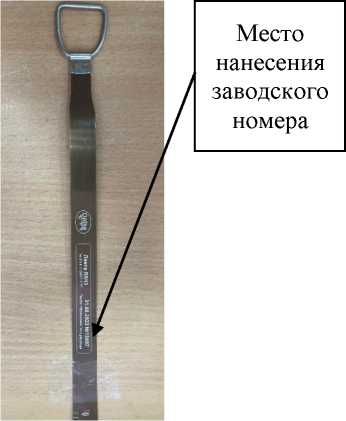

Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен
методом лазерной гравировки на конце ленты.

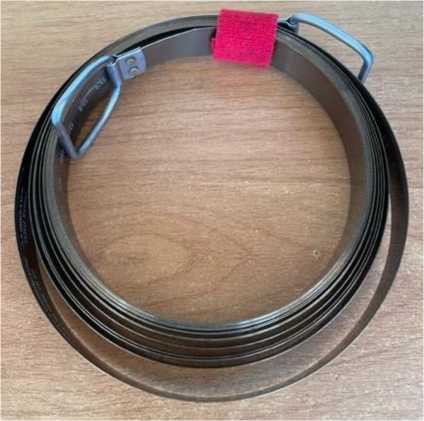

Общий вид ленты представлен на рисунке 1.
Рисунок 1 - Общий вид ленты
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная длина шкалы, м | 5 |
| Цена деления шкалы, мм | 1 |
| Диапазон измерений длины, м | от 0,001 до 5 |
| Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм: - миллиметрового; - сантиметрового; - дециметрового и метрового; - 5 м | ± 0,1 ± 0,2 ± 0,3 ± 0,5 |
| Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м | ± (10 + 10 • L) |
Таблица 2 - Технические характеристики.
| Наименование характеристики | Значение |
| Ширина ленты измерительной, мм | 16 ± 0,2 |
| Толщина ленты измерительной, мм | от 0,20 до 0,25 |
| Ширина штриха ленты измерительной, мм | 0,20 ± 0,05 |
| Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более | 30' |
| Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более | 0,5 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +17 до +23 60±20 |
| Средний срок службы, лет, не менее | 2 |
наносят на титульный лист «Паспорта» типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Лента измерительная зав. № 15497 | Л5Н3 | 1 шт. |
| Паспорт | - | 1 шт. |
| Методика поверки | - | 1 шт. |
приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
