| Номер в госреестре | 92605-24 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | RIGUAL S3NA-3OR |
| Изготовитель | RIGUAL, S.A., Испания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна RIGUAL S3NA-3OR (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцеп-цистерны установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секции.
В верхней части полуприцеп-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцеп-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцеп-цистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцеп-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцеп-цистерны и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на раме транспортной тележки.
К полуприцеп цистерне данного типа относится полуприцеп-цистерна
RIGUAL S3NA-3OR с заводским номером VS9S32610FF040088.
Общий вид полуприцеп-цистерны RIGUAL S3NA-3OR приведен на рисунке 1.
Место крепления заводского номера на полуприцеп-цистерну RIGUAL S3NA-3OR показано на рисунке 2.
Металлическая табличка с заводского номером полуприцеп-цистерны
RIGUAL S3NA-3OR приведена на рисунке 3.
Пломбирование полуприцеп-цистерны не предусмотрено.

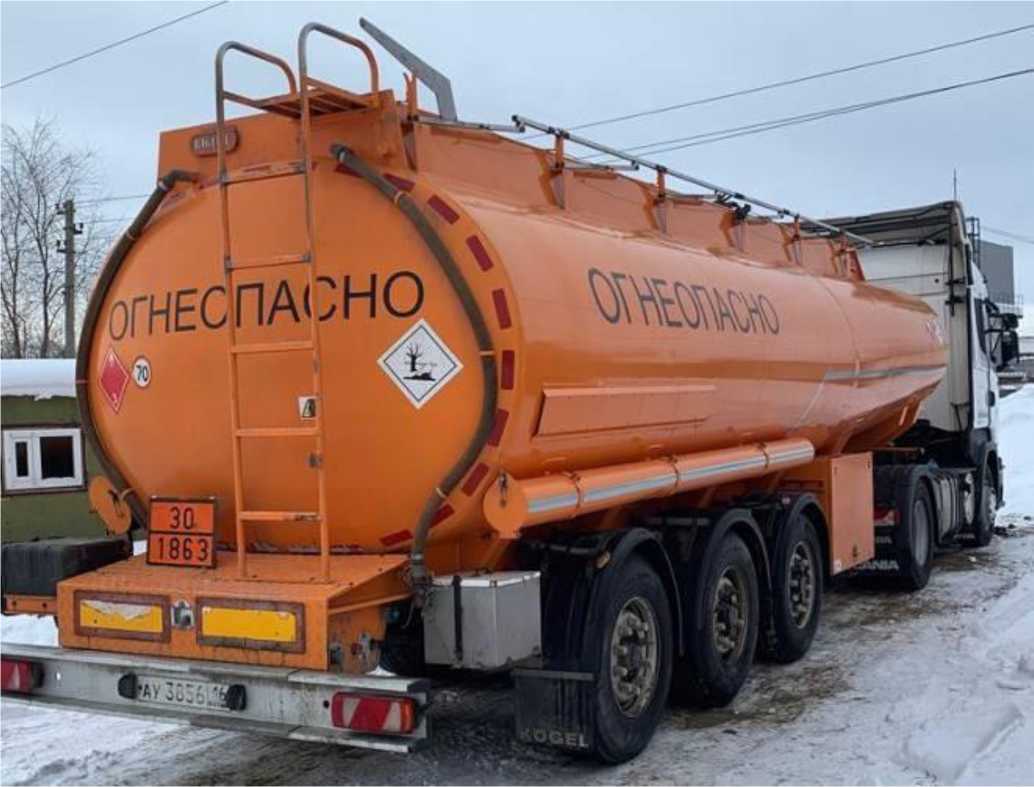

Рисунок 1 - Общий вид полуприцеп-цистерны RIGUAL S3NA-3OR

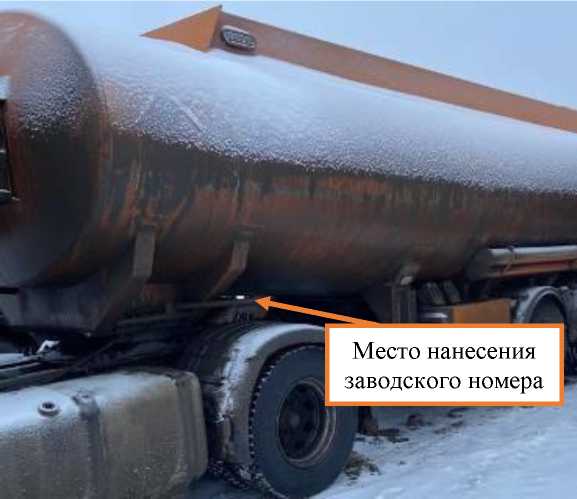

Рисунок 2 - Место нанесения заводского номера полуприцеп-цистерны RIGUAL S3NA-3OR

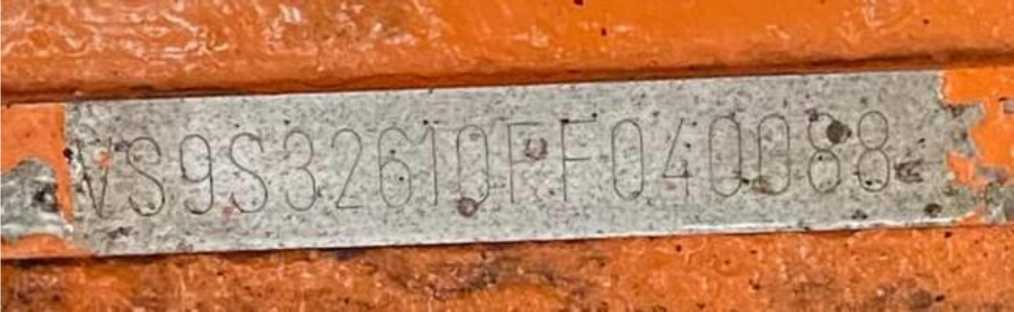

Рисунок 3 - Табличка с заводским номером полуприцеп-цистерны RIGUAL S3NA-3OR
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Номер секции | |||||
| 1 | 2 | 3 | 4 | 5 | |
| Номинальная вместимость, дм3 | 7042 | 6322 | 4989 | 4747 | 6975 |
| Пределы допускаемой относительной погрешности вместимости, как транспортной меры полной вместимости, % | ± 0,50 | ||||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при +25 °С, % | от -50 до +40 от 84,0 до 106,7 до 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом
Таблица 3 - Комплектность полуприцеп-цистерны RIGUAL S3NA-3OR
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна RIGUAL S3NA-3OR | - | 1 шт. |
| Рукав напорно-всасывающий Ду75 мм, длина 4 м | _ | 2 шт. |
| Противооткатный упор | _ | 2 шт. |
| Огнетушитель | _ | 2 шт. |
| Ящик для песка | _ | 1 шт. |
| Ящик для кошмы | _ | 1 шт. |
| Паспорт на RIGUAL S3NA-3OR | _ | 1 экземпляр |
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцеп-цистерны RIGUAL S3NA-3OR.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
